MQW10
直接聯系
濰坊瑞馳粉體設備有限公司
山東濰坊
10-20萬元
濰坊瑞馳
MQW10
4723
瑞馳充分利用公司研發實力專長，開發了MQW流化床氣流粉碎機設備，原理是將對噴技術與流態化床中的膨脹氣體噴射流相結合，是**型的超細氣流粉碎設備。
【工作原理】
壓縮空氣經拉瓦爾噴嘴加速成超音速氣流后射入粉碎區使物料呈流態化。在粉碎區，被加速的物料在各噴嘴的交匯點匯合。在此，顆粒互相對撞粉碎。粉碎后的物料被負壓上升氣流輸送至分級區，由內分級輪篩選出達到粒度要求的細粉，未滿足粒度要求的粗粉返回粉碎區繼續粉碎（無大顆粒產生）。合格細粉隨氣流進入旋風分離器得到收集，含塵氣體經布袋收塵器過濾凈化后排入大氣。
【性能特點】

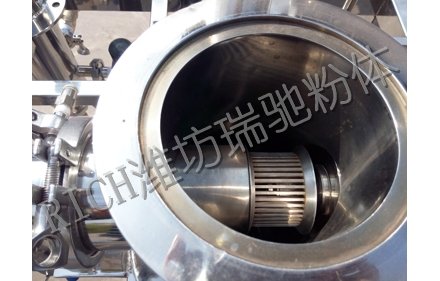

◆分級采用臥式分級輪，比立式分級輪切割精度準，分級效率高。
◆空氣動力學原理證明，分級輪越大，分級壞點越多，所以我公司采用高速、小分級輪，保證了分級精度，比國內采用大輪低轉速氣流磨精度提高1倍以上。
◆經過特殊的流場設計和高精度的機械加工，同等產量下，比圓盤式和氣旋式氣流磨能耗降低30%。
◆產量系列化:2～5000 kg/h；細度高：d97=3～180μm；
◆顆粒形狀好，粒度分布范圍狹窄；
◆程序控制，進口元器件;人機界面良好，易操作；
◆無級可調、運行穩定，清掃徹底，便于更換品種；
◆適用范圍廣：莫式硬度9.5以下的各種軟硬材料；
◆具有耐磨保護裝置，生產碳化硅分級輪壽命1000H。
◆MQW流化床氣流粉碎機適合于莫氏硬度9以下的各種物料的干法粉碎，尤其適合于高硬度、高純度和高附加值物料的粉碎。 產品粒度D97：2－150微米之間可調，粒形好，粒度分布窄。 低溫?zé)o介質粉碎，尤其適合于熱敏性、低熔點、含糖份及揮發性物料的粉碎。 粉碎過程依靠物料自身之間的碰撞來完成，有別于機械粉碎依靠刀片或錘頭等對物料的沖擊粉碎，因而設備耐磨損，產品純度高。
可與多級分級機串聯使用，一次生產多個粒度段的產品。 設備拆裝清洗方便，內壁光滑無死角。 整套系統密閉粉碎，粉塵少，噪音低，生產過程清潔環保。 控制系統采用程序控制，操作簡便。
【MQW流化床氣流粉碎機技術參數】
參數／規格 | MQW03 | MQW06 | MQW10 | MQW20 | MQW40 | MQW60 | MQW120 |
入料粒度mm | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
產品粒度d97:um | 2～45 |
2～45
|
2～45
|
2～45
|
2～45
| 2～45 |
2～45 |
生產能力kg/h | 2～30 | 30～200 | 50～500 | 100～1000 | 200～2500 | 500～3500 | 800～7500 |
空氣耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
空氣壓力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
裝機功率kw | 21 | 42 | 85 | 147 | 282 | 415 | 800 |
\

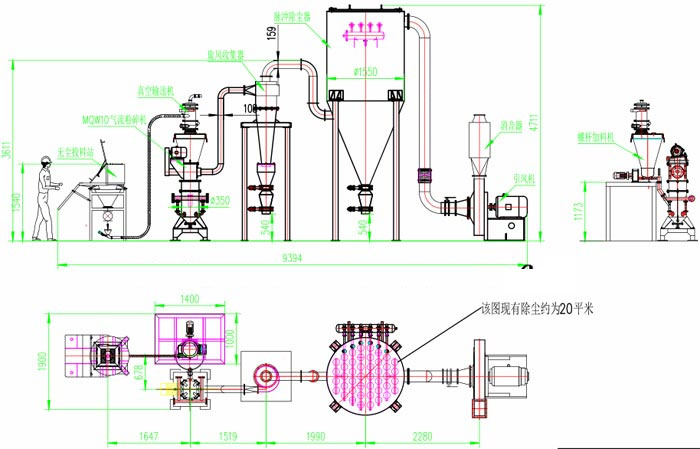

【工藝流程圖】
