JHM
直接聯系
山東達利爾重工股份有限公司.
中國
30-40萬元
達利爾
JHM
4479
好
JHM精華磨主機采用碳鋼材質，內襯及介質球可根據物料的特性來相配套。精華磨獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，在較短的筒體長度（0.5-0.7米）和較大的筒體直徑（2.2-3.5米）內，充分利用筒體兩端面與磨介的摩擦作用，改變筒體內磨介間的相對運動速度，提高介質運動的混亂度。從而提高磨介與物料間的碰撞、擠壓、剪切、研磨作用，提高粉磨效率。在磨機腔體內引入風量可調的定向反吹風，將達到一定細度的物料從混合體中分離、揚起；引入帶“籠形”葉輪轉子的分級器，使被分離、揚起的細粉得到及時分級提出，減少了物料的過粉碎，提高粉磨效率。
應用范圍：非金屬礦、金屬粉末（鐵硅鋁、磷鐵粉、鎳鐵粉、硅鐵粉）陶瓷、玻璃、水泥、鋯英砂、硅酸鋯等
應用范圍：非金屬礦、金屬粉末（鐵硅鋁、磷鐵粉、鎳鐵粉、硅鐵粉）陶瓷、玻璃、水泥、鋯英砂、硅酸鋯等
主要由磨機筒體、可調進風管、出風（料）口、進料螺旋、靜止盤、滑動座、軌道座、磨介、傳動系統等幾部分組成。在磨機筒體一個端面的中心位置設置靜止盤，靜止盤和磨機筒體組成了完整的粉磨腔體。靜止盤的外圓與該端面的中心孔之間留有一定間隙，使磨介球不能漏出，又能相對轉動。加料口、定向反吹管和帶“籠形”分級葉輪的分級器設置在靜止盤上；靜止盤通過螺栓與滑動座連接，固定在軌道座上；磨機筒體內裝有磨介；磨機筒體的另一個端面通過軸端法蘭與傳動系統連接，從而實現磨機筒體的傳動。工作時，物料從進料螺旋加入磨腔內，隨磨介被旋轉的筒體提升到一定高度，由于介質堆積表面的傾角超過自然堆角后而瀉落，在瀉落過程中物料與磨介相互碰撞、擠壓、剪切、研磨，實現物料的磨碎。出風（料）口與抽風裝置連接，使磨機腔體內處于負壓狀態；可調進風管上的多個定向噴吹管向腔體內定向吹風，把達到一定細度的物料揚起，在由遮流板和“籠形”葉輪轉子組成的相對穩定的平面渦流分級流場中，物料得到及時分級。
JHM精華磨主機采用碳鋼材質，內襯及介質球可根據物料的特性來相配套。精華磨獨特、完善的粉磨機理，與傳統球磨機完全不同的進出料方式，在較短的筒體長度（0.5-0.7米）和較大的筒體直徑（2.2-3.5米）內，充分利用筒體兩端面與磨介的摩擦作用，改變筒體內磨介間的相對運動速度，提高介質運動的混亂度。從而提高磨介與物料間的碰撞、擠壓、剪切、研磨作用，提高粉磨效率。在磨機腔體內引入風量可調的定向反吹風，將達到一定細度的物料從混合體中分離、揚起；引入帶“籠形”葉輪轉子的分級器，使被分離、揚起的細粉得到及時分級提出，減少了物料的過粉碎，提高粉磨效率。
參數
Parameter
型號
Model
|
主機功率 |
分級功率 |
設備重量 |
設備尺寸 |
產品細度 |
|
|
JHMA1.5×0.5 |
15 |
1.5 |
5.8 |
3.5×2.0×2.2 |
2-100 |
|
JHMA1.83X0.5 |
22 |
2.2 |
7.5 |
4.85X2.7X2.2 |
2-100 |
|
JHMA2.2X0.5 |
45 |
3 |
10.48 |
4.85X2.98X2.42 |
2-100 |
|
JHMB2.2X0.5 |
75 |
6 |
18.8 |
9.2X2.98X2.42 |
2-100 |
|
JHMB3.0X0.5 |
200 |
15 |
34.2 |
10.5X3.38X3.2 |
2-100 |
|
JHMB3.5X0.5 |
250 |
30 |
47 |
10.5X3.63X3.72 |
2-100 |
|
JHMB4.0X0.5 |
355 |
44 |
67.5 |
11.4X4.6X4.21 |
2-100 |
|
JHMB4.5X0.5 |
500 |
74 |
83.8 |
11.4X5.1X4.72 |
2-100 |

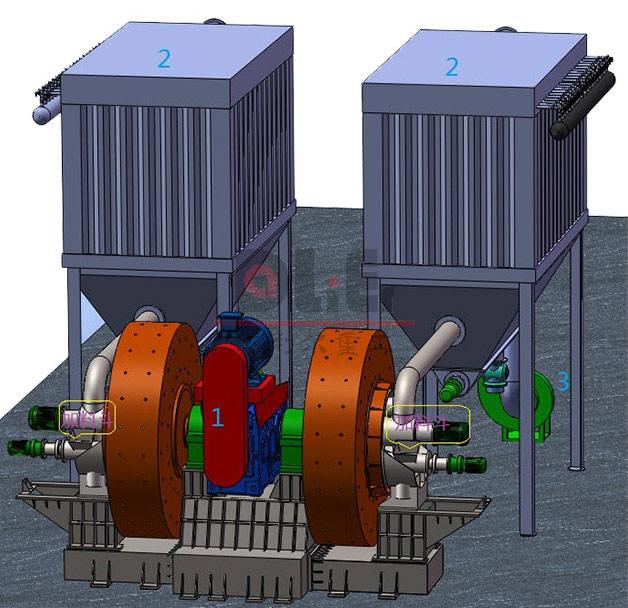

JHM精華磨流程圖
1.JHM雙掛精華磨
2.脈沖除塵器
3.引風機
