DPP-260平板式鋁塑/鋁鋁泡罩包裝機
直接聯系
上海優潤機械設備有限公司
上海
面議
優潤機械
DPP-260平板式鋁塑/鋁鋁泡罩包裝機
979
一、性能特點
1、采用國內新型的傳動機構，由排鏈帶動主傳動軸，免除了其它齒輪傳動的誤差和噪音。
2、電器采用進口控制系統，便可按照客戶要求，配置缺料漏補裝置和缺粒檢測剔除裝置（歐姆龍傳感器）。采用進口變頻調速器。
3、采用光電控制系統，PVC、PTP、熱帶鋁包裝自動送料、廢邊自動沖切裝置，確保超長距離多工位同步穩定性。
4、可另配光電檢測校正裝置，配進口步進電機牽引，圖文對版印刷包裝，優化包裝物檔次。
5、本機適用行業：食品、器械、五金、電子泡罩密封包裝。

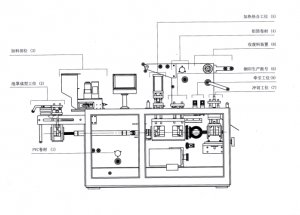

二、工作原理
四、配置清單
| 序號 Item | 名稱 Name | 規格\型號 Spec/model | 品牌 Brand | 數量 Qty |
| 1 | 牽引氣缸 Traction Cylinder | SSA φ32×15 | 考格爾 Kaogeer | 2 |
| 2 | 主電機 Main Motor | YS1500W-4R | 浙江臺邦 ZhejiangTaibang | 1 |
| 3 | 成型加熱板 Forming heating plate | 170×130×20 | 浙江宏星 Zhejiang hongxing | 2 |
| 4 | 熱封加熱板 Heating sealing plate | 158×110×20 | 浙江宏星 Zhejiang hongxing | 1 |
| 5 | 變頻器 Frequency inverter | DVA-3S0015G | 德萊爾 | 1 |
| 6 | 加料器電機 Feeding motor | 70-CK-25-K | 瑞安邁力 | 1 |
| 7 | 收放料電機 Waste material collection motor | 4GN-15-K | 瑞安邁力 | 2 |
| 8 | 電熱偶 Thermocouple | TES-2M | 臺灣泰仕 Tes Taiwan | 2 |
| 9 | 空氣斷路器 Air circuit breaker | C65N-25A/3P | 施耐德 Schneider | 1 |
| 10 | 空氣斷路器 Air circuit breaker | C65N-10A/1P | 施耐德 Schneider | 2 |
| 11 | 空氣斷路器 Air circuit breaker | C65N-6A/1P | 施耐德 Schneider | 1 |
| 12 | 繼電器 Relay | HRS4H-S | 香港港匯 HKE | 5 |
| 13 | PC控制面板 PC controlling panel | / | 上海天九 Shanghai tianjiu | 1 |
| 14 | 固態繼電器 Solid relay | SSR-40DA | 臺灣陽明 Fotek Taiwan | 2 |
| 15 | 控制變壓器 Controlling Transformer | JBK3-63 | 浙江正泰 Zhejiang Chint | 1 |
| 16 | 電磁閥 Electromagnetic valve | SG4V210-08 | 臺灣亞德客 AirTAC | 3 |
| 17 | 急停按鈕 Emergency button | XB2-BS542 | 施耐德 Schneider | 1 |
| 18 | 光電傳感器 Photoelectrical sensor | J12-A4JK | 百得利 BDL | 3 |
五、技術參數
| 沖裁次數 Punches frequency | 10∽50（次/分） 10-50times/min |
| 生產能力 Production capacity | 4200∽8400（一沖兩版）（版/小時） 4200–8400plates/hour( two plates one time) |
| 成型面積及深度 Max. forming area and depth | 240×170(標準深度≤15mm）深度26mm 240×170(standard thickness≤15mm) Max. depth 26mm |
| 行程范圍 Stroke range | 40∽160mm（可按用戶要求設計） 40-160mm( can be designed as per user’s required) |
| 標準版塊 Standard plate size | 80×57mm（可按用戶要求設計） 80x57mm ( can be designed as per user’s required) |
| 潔凈壓縮空氣 Clean compressed air | 0.4∽0.6Mpa |
| 耗氣量 Air compressed capacity | （空壓機）≥0.3m3/min |
| 電源總功率 Total power supply | 380V 50HZ 6.2kw |
| 主電機功率 Main power | 1.5KW |
| PVC硬片 PVC hard film | （0.15∽0.5）×250mm |
| PTP鋁箔 PTP Aluminum film | （0.02∽0.035）×250mm |
| 透析紙 Dialysis paper | （0.02∽0.035）×250mm |
| 模具冷卻 Mould cooling | 自來水或循環水 Tap water or recycling water |
| 外形尺寸 Overall dimension | 3000×730×1600mm（L×W×H） |
| 整機凈重 Net Weight | 1400KG |
| 毛重 Gross Weight
| 1600KG |
| 噪音 Noise | <75分貝 <75dB |
