1. 1 簡介

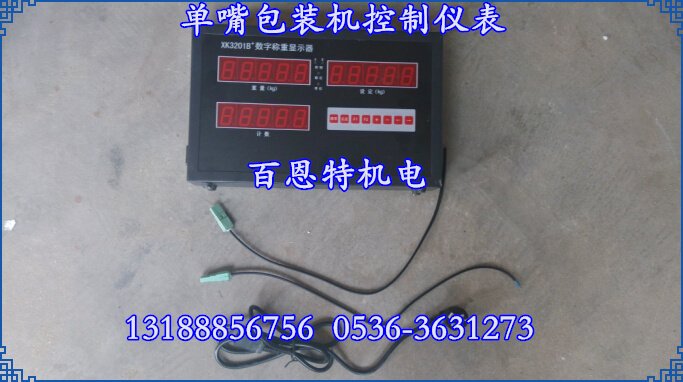

   XK3201B型數字稱重顯示器是專門為粉狀包裝設備提供自動定量控制的智能儀表。本機是由單片微機控制，集稱重、控制于一體的智能儀表，采用了獨特的抗干擾措施，能在惡劣的環境中使用。

XK3201B型數字稱重顯示器接受來自傳感器輸出的模擬信號，經內部采集處理后計算并顯示出秤體上物料的重量值，并對秤體上物料的重量值與設定值進行比較，如果重量值達到了設定值，控制器就輸出控制信號給執行設備（如進行停止給料、掉袋等動作）。

1.2 主要功能特點

●　雙閘門控制、輸出狀態可轉換

●　延遲輸出掉袋信號

●　流程式按鍵校秤

●　按鍵去皮或置零功能

●　遠程按扭置零功能

●　工作狀態LED指示

●　累計計數

● 具備日歷時鐘功能

●　自動調節裝袋的速度

● 具有按鍵啟動開閘門功能

● 峰鳴器報警功能

1.3 技術參數

 1.3.1型號　　　　　　　　XK3120B

 1.3.2準確度　　　　　　　III級　n=3000

 1.3.3模擬部分

   轉換原理　　　　　  雙積分A/D

傳感器靈敏度范圍：　1.5~3mV/V

轉換速度　　　　　　20~40次/秒

A/D轉換分辨碼　　　5萬碼

非線性　　　　　　　＜0.01%F.S

滿量程溫度系數　　　8PPM/℃

標定               全部采用鍵盤操作完成

     供橋電源   DC8V，

     傳感器的連接方式    采用4線式

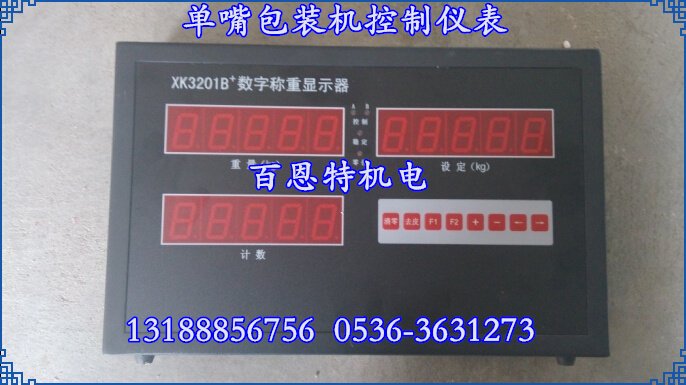

 1.3.4顯示            15位1英寸高亮數碼管及5個狀態指示燈

      分度值            1/2/5/10/20/50/100可選

 1.3.5鍵盤

    數字鍵　　　　　   4個   [+] [- ] [→] [←]

    功能鍵　　　　　　 4個   [清零] [置零] [F1] [F2]

 1.3.6使用電源

    交流電源　　　　　 AC220V（-15%~+10%）;50HZ(-2%~+2%)

    交流保險絲　　　　 0.5A

 1.3.7使用環境

    使用溫度　　　　　 0℃-40℃

    相對濕度      ≤85%RH

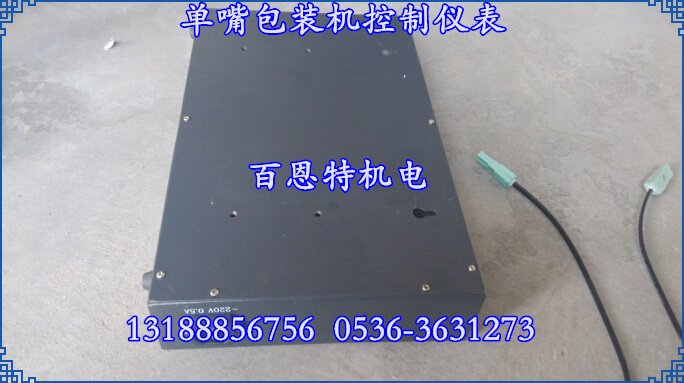

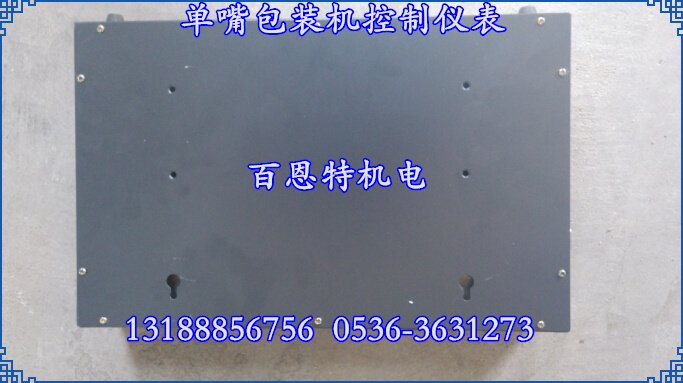

 1.3.8外形　　　　　　　350*220*61（mm）

     自重　　　　　　　約2.5公斤

      該微控制器是專門為自動包裝機和定量包裝秤提供自動定量控制的儀表。本機是由單片微機控制，集稱重、控制于一體的智能儀表。具有獨特的抗干擾措施，能在惡劣的環境中使用。

本產品用于任何定量包裝控制和定量稱重控制的場合，廣泛用于水泥廠、干粉砂漿、石膏粉、滑石粉包裝機、攪拌站等場合。

1.2應用領域

• 自動包裝控制（水泥自動包裝機、干粉砂漿包裝機、滑石粉包裝機、石膏粉包裝機、樹脂粉包裝機、鈣粉包裝機、硫酸鋅包裝機、淀粉包裝機、 面粉包裝機、粉體粉劑包裝機、糧食包裝機、膩子粉包裝機、干粉包裝機、顆粒包裝機）；

• 定量稱重控制（比如：料斗進料的定量稱重控制）；

1.3主要功能

• 簡易“傻瓜式”操作；

• 一鍵去皮功能；

• 工作狀態 LED 指示；

• 2 路繼電器開關量輸出；

• 重量顯示小數點位數可調；

• 可接任意量程的傳感器

1.4基本工作原理

該微控制器，接受傳感器輸出的模擬信號（壓力拉力傳感器均可，例如：為水泥包裝機配套 200kg 拉力傳感器），經內部采集處理后，計算并顯示出秤體上物料的重量值。對秤體上物料的重量值與設定值的進行比較，如果重量值達到了設定值，控制器就輸出控制信號給執行設備（如進行停止給料、掉袋等動作）。

1、按鍵說明：

清零：清次數；

置零：重量清零，只有在穩定指示燈亮時連按三次才能置零；

F1：備用；

F2：確定；

+：調整位加1

-:調整位減1

←：左移

→：右移

2、校稱操作

在稱重模式下，同時按“+”“-”鍵進入校準模式，重量屏顯示為00000，且個位數在閃爍，要求輸入標定密碼，密碼為00008。輸入完成后按“F2”鍵確認。密碼錯誤顯示“Err-1”。如果密碼正確，力值屏顯示“AdLd0”，此時要清空稱體上的物品，并保證稱體不受其他外力影響。按下“F2”，力值屏顯示“-----”，約1秒后，顯示零點的內碼，5秒鐘后力值屏顯示為“AdLd1”，此時稱體加入標定砝碼（應大于傳感器量程的30%），然后按“F2”鍵，力值屏顯示“-----”，1秒后，顯示內碼，5秒后將顯示的數值改為砝碼的實際重量，按“F2”鍵確定。標定結束。如果傳感器信號線接反，會提示錯誤“Err-5”。并自動跳轉到零點標定，力值屏顯示“AdLd0”。將信號線互換后再繼續標定。

標定完成后，應用砝碼或實物檢驗一下稱體，如有誤差，在進行第二次標定。

3、灌裝值設置

在稱重模式下，按“←”或“→”鍵進入灌裝值設定模式，設定區個位在閃爍。通過“←”、“→”、“+”、“-”調整設置值，設置好按“F2”確定。

   XK3192S控制器是專門為水泥包裝、飼料包裝、干粉砂漿等包裝設備提供定量包裝的智能儀表。該款儀表接收傳感器輸出的模擬信號，實時顯示稱體上物料的重量值，到達一定設置值輸出控制信號給執行設備（如停止給料、掉袋等）

XK3192S型微控制器是專門為自動包裝機和定量包裝秤提供自動定量控制的儀表。本機是由單片微機控制，集稱重、控制于一體的智能儀表。具有獨特的抗干擾措施，能在惡劣的環境中使用。

本產品用于任何定量包裝控制和定量稱重控制的場合，廣泛用于水泥廠、干粉砂漿、石膏粉、滑石粉包裝機、攪拌站等場合。

1.2應用領域

n      自動包裝控制（水泥自動包裝機、干粉砂漿包裝機、滑石粉包裝機、石膏粉包裝機、樹脂粉包裝機、鈣粉包裝機、硫酸鋅包裝機、淀粉包裝機、面粉包裝機、粉體粉劑包裝機、糧食包裝機、膩子粉包裝機、干粉包裝機、顆粒包裝機）；

n      定量稱重控制（比如：料斗進料的定量稱重控制）；

1.3主要功能

n      簡易“傻瓜式”操作；

n      一鍵去皮功能；

n      工作狀態LED指示；

n      2路繼電器開關量輸出；

n      重量顯示小數點位數可調；

n      可接任意量程的傳感器

n      可以設置快加、慢加、提前量

1.4基本工作原理

XK3192S型微控制器，接受傳感器輸出的模擬信號（壓力拉力傳感器均可，例如：為水泥包裝機配套200kg拉力傳感器），經內部采集處理后，計算并顯示出秤體上物料的重量值。對秤體上物料的重量值與設定值的進行比較，如果重量值達到了設定值，控制器就輸出控制信號給執行設備（如進行停止給料、掉袋等動作）。

二、技術規格

2.1一般規格

n      環境溫度：-10℃~ 50℃

n      相對濕度：＜80%

n      電源電壓：220V±10%  50Hz±5Hz 另加保護地

n      外型尺寸：350X220X60mm

2.2測量部分

n      橋源：5V±2%，**負載能力150mA

n      信號范圍：-20~+20mV

n      內部提供直流12V，驅動繼電器輸出開關信號

n      繼電器**負載能力  220V/5A

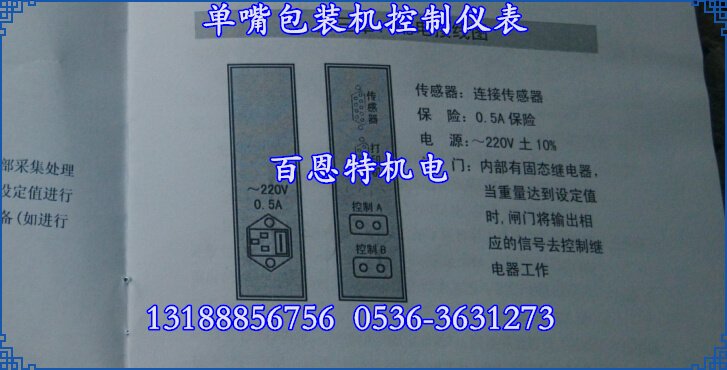

三、配電接線圖

傳感器：連接傳感器，*多可并聯4只傳感器；暫不詳解

外 控：可用于接大屏幕，預留。

保 險：為0.5A的保險

供 電：交流220V±10%

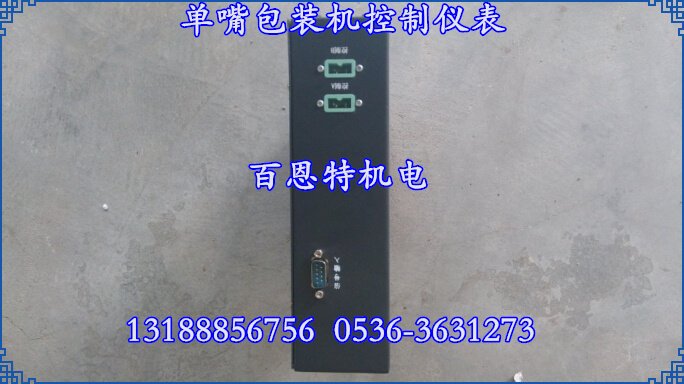

傳感器輸入采用DB9插頭。激勵電壓為5V，**輸出電流100mA.

1腳：電源正；2腳：電源負；4腳：信號負；5腳：信號正。
