行星式球磨儀PM300
直接聯系
德國Retsch（萊馳）中國總部
上海
面議
Retsch
行星式球磨儀PM300
256
行星式球磨儀PM300是一款功能強大、符合人體工程學的臺式設備，配有兩個研磨工位，可支持高達 500毫升容積的研磨罐，允許每批次處理*多達220毫升x2的樣品材料。**800rpm的高轉速，產生的高離心力導致粉碎效率極大提升，從而縮短了工作時間。
PM 300幾乎**地適合所有行業，可滿足質量控制過程中對純度、速度、出樣細度和重現性的**要求。由于其高達64倍重力加速度的巨大能量輸入，PM 300也是機械化學反應（機械化學合成、機械合金化和機械催化）或納米級超細膠體研磨等研究任務的**選擇。
**轉速可達800rpm，配置大直徑太陽輪，擁有**64g輸入能量
**進料尺寸10毫米,*終出料粒度可達0.1微米（受樣品材料性質和儀器配置/設定的影響而定）
2個研磨工作位，可選擇12毫升至500毫升的研磨罐，12毫升至80毫升的研磨罐可以兩兩堆疊
GrindControl套裝可測量研磨罐內溫度和壓力
RETSCH可提供通氣頂蓋，用于球磨罐中保持特殊氣氛的應用
臺式設備、觸摸屏操作、可儲存標準操作流程和循環程序、可選5種用于干/濕式研磨的研磨罐材料
Loss-free size reduction down to the submicron range
Wet grinding yields particle sizes in the nanometer range (<100 nm)
太陽輪轉速范圍為50至800轉/分，公轉自轉比例為1:-2
研磨時的加速度高達64.4 g
每批次*多支持220 mlx2樣品
可堆疊12-80ml罐子（同容積），同時處理4個樣品

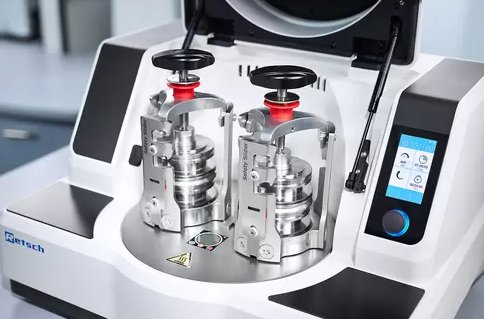

太陽輪鎖定設計可以輕松安全地緊固研磨罐
The Safety Slider prevents starting the machine without securely clamped jars
得益于FFCS（自由運動補償底座）技術，在實驗室工作臺上具有**的穩定性

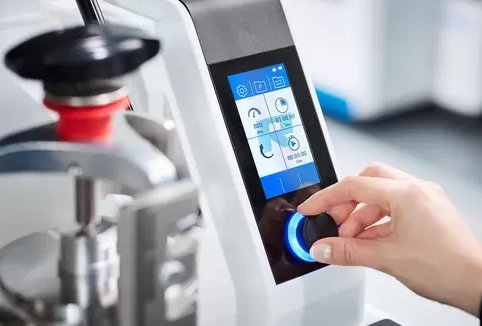

通過觸摸顯示屏舒適地設置參數
研磨室帶雙風扇通風，生成定向氣流導熱，**實現研磨罐冷卻
啟動時間可編程
兩個研磨罐都可輕松取放
緊固裝置表面光滑，符合人體工程學
可進行干/濕式研磨
Suitable for long-term trials, 99 h max.
可編程間歇運行，可用于冷卻樣品
自動計算總工作時長
Direction reversal helps to minimize caking effects
基于使用情況的智能服務間隔通知
速度控制導致結果重現性好
顯示實際負載運轉速度，獨立于設定速度
可存儲12個SOP和4個循環程序
Power failure backup ensures storage of remaining processing time
得益于**符合人體工程學的操作同時，研磨效果也能做到相同的精細程度，出料細度可達納米級。
安全**：

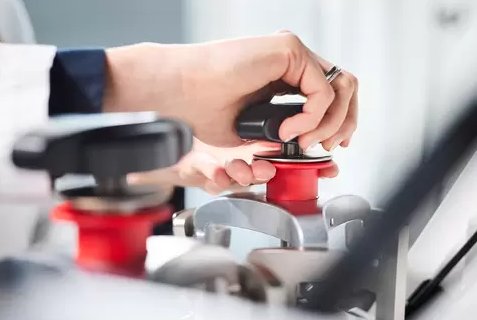

緊固到位會自動鳴叫提醒

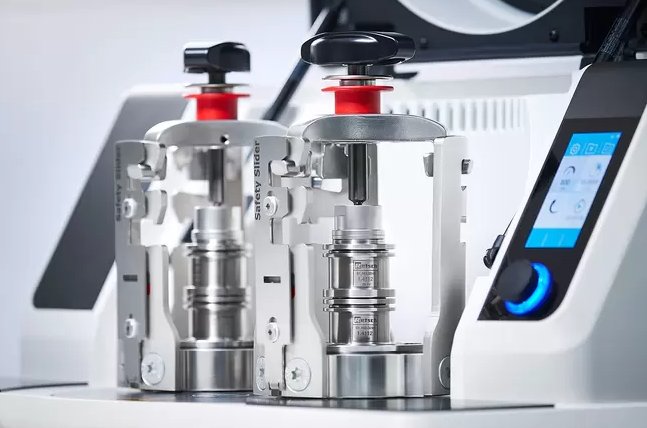

操作RETSCH行星式球磨機特別安全，配有安全擋片保護裝置，確保只有研磨罐緊固后才能啟動。太陽輪鎖定設計可確保研磨罐定位準確、緊固安全。經過驗證的機械系統比電子解決方案更不容易發生故障——用戶可以隨時輕松取放研磨罐。而當電子系統出現故障時，就可能無法解鎖研磨罐。PM 300的另一個獨特的安全特征是當緊固裝置已達到所需的25Nm扭矩力固定時，設備會發出鳴笛聲并在顯示屏上通知。RETSCH提供了方便的緊固輔助扳手，當機器設定在600和800轉/分之間的較高速度范圍內運行時，這尤其需求。

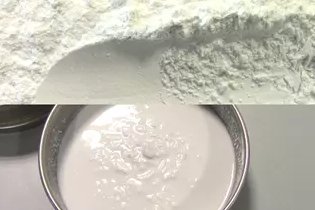

Wet grinding is used to obtain particle sizes below 5 μm, as small particles tend to get charged on their surfaces and agglomerate, which makes further grinding in dry mode difficult. By adding a liquid or dispersant the particles can be kept separated.
To produce very fine particles of 100 nm or less (nano-scale grinding) by wet grinding, friction rather than impact is required. This is achieved by using a large number of small grinding balls which have a large surface and many friction points. The ideal filling level of the jar should consist of 60 % small grinding balls.
For more details on jar filling, wet grinding and sample recovery watch the video.
濕磨用于獲得粒度小于5微米的顆粒，因為小顆粒傾向于在其表面上帶電并聚結，，這使得在干燥模式下進一步研磨變得困難。通過添加液體或分散劑，可以保持顆粒分離。
為了通過濕磨產生100納米或更小的非常細的顆粒(納米級研磨)，需要摩擦而不是撞擊。這通過使用大量具有大表面積和許多摩擦點的細磨球來實現。理想情況下，罐的填充水平應包含60%的小磨球。

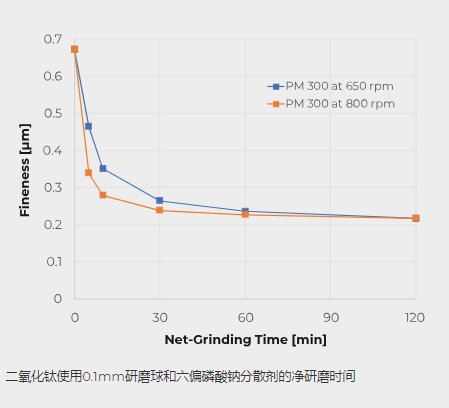

該圖顯示了在PM 300中以650rpm和800rpm粉碎二氧化鈦（TiO2）的結果和凈處理時間。在800rpm下更高的能量輸出時，顆粒尺寸減小得更快。然而，在800轉/分的轉速下增加的升溫團聚效應也應該考慮在內，因為它們可能需要更長的間隔時間。
RETSCH行星式球磨機非常適合機械合金化或機械合成等應用。對于大多數機械化學反應，PM 100和PM 200的太陽輪公轉轉速與研磨罐自轉的1∶-2速度比是完全足夠的，因為研磨球負載會產生足夠的沖擊能量。然而，某些反應需要更大的能量。公轉自轉速度比增加到1∶-2.5或1∶-3.0的PM 400 MA可以在這個情況下使用。

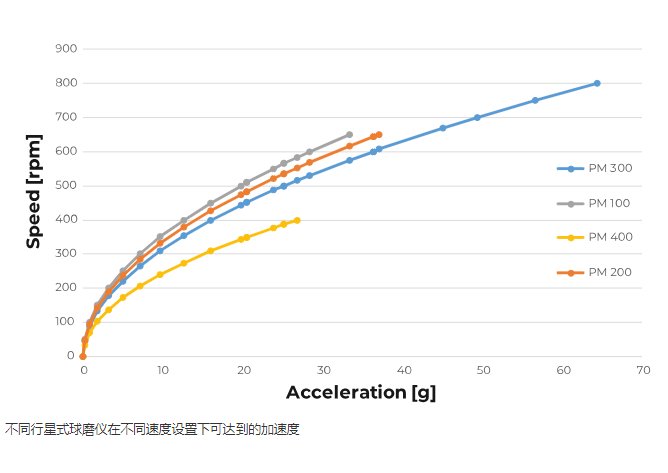

PM 300的公轉自轉速度比為1∶-2，但與其他型號相比，由于**轉速達到800轉/分和較大太陽輪直徑，它的重力加速度高達64g。該行星式球磨機可選擇使用四個尺寸為12至80毫升的小型可堆疊研磨罐進行少量操作，或使用兩個尺寸高達500毫升的研磨罐進行大量樣品操作，非常適合機械化學的研究應用反向。

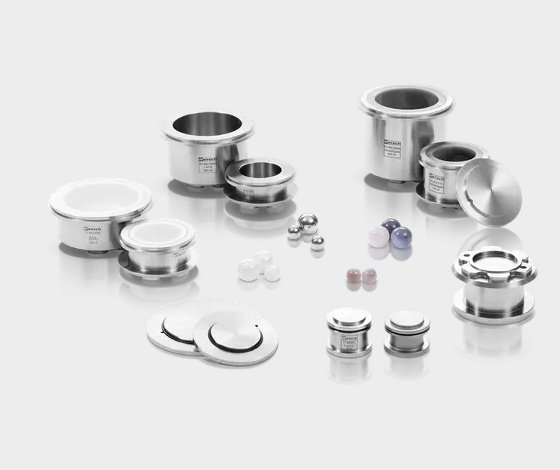

研磨罐及配置研磨球尺寸的選擇也決定了樣品制備的表現和結果。EasyFit系列研磨罐專為極端工作條件而設計,即使在**轉速為800轉/分長期試驗、濕磨、高負載和機械合金化反應。新款研磨罐適用于所有RETSCH行星式球磨儀。 新的EasyFit研磨罐系列在50-500毫升罐子的底部具有一種稱為高級防扭動（AAT）的結構。這確保了罐子被緊緊固定，即使在高速下也沒有扭動的風險，并且大大減少了磨損。罐子的安全緊固裝置更加容易操作：找到正確的緊固位置后旋轉**60°即可。 與以前的“comfort”型號相比，EasyFit 50毫升和250毫升罐的幾何形狀在直徑上有所擴大，在高度上有所減小。這提供了兩個優點：更好的研磨效果和可互換的蓋子，因此整個研磨罐系列只有三個蓋子直徑尺寸。 研磨罐容量類別 容量1：12毫升和25毫升研磨罐 容量2：50毫升、80毫升和125毫升研磨瓶 容量3：250毫升和500毫升研磨罐
可選研磨罐容量: 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml
創新性的高級抗震（AAT）功能確保研磨罐安全
High flexibility thanks to suitability of three lid sizes for all seven jar sizes
Pressure-tight and dust-proof O-ring sealing prevents material spillage
Jars and balls available in 5 materials: hardened stainless steel, tungsten carbide, agate, sintered aluminium oxide, zirconium oxide
Stainless steel protective jacket for agate, sintered aluminum oxide, zirconium oxide and tungsten carbide grinding jars
A groove between jar body and lid allows for easy opening of the lid, e. g. with the help of a spatula, if there are underpressure effects inside the jar
ADAPTER FOR SPECIAL APPLICATIONS

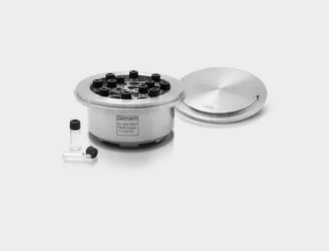

With a special adapter, co-crystal screening can be carried out in a planetary ball mill, using disposable vials such as 1.5 ml GC glass vials. The adapter features 24 positions arranged in an outer ring with 16 positions and an inner ring with 8 positions. The outer ring accepts up to 16 vials, allowing for screening up to 64 samples simultaneously when using the Planetary Ball Mill PM 400. The 8 positions of the inner ring are suitable to perform trials with different energy input, e.g. for mechanosynthesis research.
對于膠體或濕法研磨，建議使用帶有鎖緊裝置的研磨罐。
鎖緊裝置設計用于符合人體工程學的操作

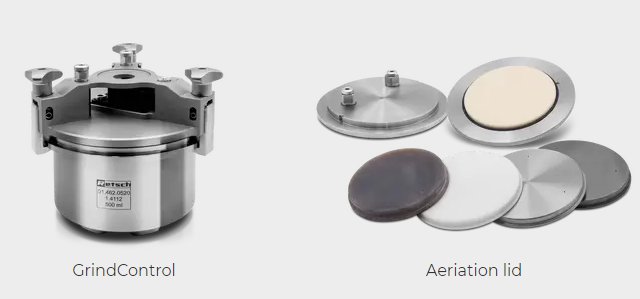

Aeration lids are designed for working under inert atmosphere, for example if oxygen can influence the grinding process or the mechanosynthesis. The lids allow the introduction of gases like argon or nitrogen into the grinding jar.
Optional pressure and temperature measuring system PM GrindControl
通氣頂蓋和GrindControl現在都可以配備不同材料的蓋子嵌件。因此，通過簡單地更換嵌件，蓋子可以配合用于例如不銹鋼和氧化鋯研磨罐。
To produce optimum grinding results, the jar size should be adapted to the sample amount to be processed. The grinding balls are ideally sized 3 times bigger than the largest sample piece. Following this rule of thumb, the number of grinding balls for each ball size and jar volume is indicated in the table below. To pulverize, for example, 200 ml of a sample consisting of 7 mm particles, a 500 ml jar and grinding balls sized at least 20 mm or larger are recommended. According to the table, 25 grinding balls are required.
| Grinding jar nominal volume | 樣品數量 | **進樣尺寸 | Recommended ball charge (pieces) | ||||||
| ? 5 mm | ? 7 mm | ? 10 mm | ? 15 mm | ? 20 mm | ? 30 mm | ||||
| 12 ml | 直至 ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - | |
| 25 ml | 直至 ≤10 ml | <1 mm | 95 – 100 | 25 – 30 | 10 | - | - | - | |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - | |
| 80 ml | 10 – 35 ml | <4 mm | 250 – 330 | 70 – 120 | 30 - 40 | 12 | 5 | - | |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - | |
| 250 ml | 25 – 120 ml | <6 mm | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 | |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 | |
行星式球磨儀中的粉碎過程是否成功取決于機器設置，也取決于研磨罐的填充水平。研磨罐的可用體積取決于樣品材料的類型。表中給出的研磨球數量是對應每個研磨罐的*小需求研磨球數量。如果合適的話，使用更多合適的球可以獲得更好的結果。在特殊情況下，球的數量可以減少到不超過15%；然而，這將導致研磨工具的磨損增加。
RETSCH planetary ball mills are perfectly suitable for size reduction of, for example, alloys, bentonite, bones, carbon fibres, catalysts, cellulose, cement clinker, ceramics, charcoal, chemical products, clay minerals, coal, coke, compost, concrete, electronic scrap, fibres, glass, gypsum, hair, hydroxyapatite, iron ore, kaolin, limestone, metal oxides, minerals, ores, paints and lacquers, paper, pigments, plant materials, polymers, quartz, seeds, semi-precious stones, sewage sludge, slag, soils, tissue, tobacco, waste samples, wood, etc.
硬性材料，磨料：人工鉆石
11 g 樣品
50 ml 碳化鎢研磨罐
4 x 20 mm 碳化鎢研磨球
4 min at 400 rpm
硬脆性：方鈉石礦物
85 g 樣品 125 ml 氧化鋯研磨罐
7 x 20 mm 氧化鋯研磨球
12 min at 500 rpm
納米研磨：氧化鋁
100 g 樣品+ 190 ml 磷酸鈉溶劑
500 ml 氧化鋯研磨罐
1 kg 2 mm 氧化鋯研磨球 3:30 min 凈研磨時間 650 rpm
研磨間歇設置有助于降低溫度
中硬性，韌性：聚酯對苯二甲酸樹脂PTA
125 g 樣品
500 ml 氧化鋯研磨罐
8 x 30 mm 氧化鋯研磨球
3 min at 350 rpm
行星式球磨儀的研磨罐位于底部太陽輪的偏心位置。研磨罐繞軸自轉，與公共的太陽輪轉動方向正好想法，太陽輪與研磨罐的轉速比為1：-2。 研磨罐中的球在于研磨罐一起運動時受到Coriolis力（即自轉偏向力）的疊加影響。
研磨罐和研磨球的運動速度之差產生強摩擦力和撞擊力，因而釋放了大量的動能。這種撞擊和摩擦的組合使得行星式球磨儀研磨時的粉碎度及高。
| 應用 | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanochemistry, co-crystal screening |
| 應用領域 | 農業, 化學, 醫藥, 地質/冶金, 工程/電子, 建筑材料, 環境/循環, 玻璃/陶瓷, 生物 |
| 樣品特征 | 軟性, 硬性, 脆性, 纖維質—干或濕 |
| 粉碎原理： | 撞擊力，摩擦力 |
| **進樣尺寸 | < 10 mm |
| *終出料粒度 * | 用于膠體研磨，出樣小于０.１微米 |
| 批次加料量* | max. 2 x 220 ml |
| 研磨平臺數 (可接納研磨罐數) | 2 |
| 轉速比設定 | 1 : -2 |
| 太陽輪轉速 | 50 - 800 min-1 |
| 有效太陽輪直徑 | 180 mm |
| 重力 | 64 g |
| 研磨罐種類 | optional areation covers, safety closure devices |
| 研磨套件材料： | hardened stainless steel, 碳化鎢, 瑪瑙, 燒結剛玉, 氧化鋯 |
| 研磨罐尺寸 | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| Stackable grinding jars | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter for single-use glas vials | 24 x 1.5 ml / 7 x 20 ml |
| 粉碎時間設定 | 數字式，00:00:01至99:59:59 |
| 間歇驅動 | 可以，反向轉動 |
| 轉動時間 | 數字設定 00:00:01 至 99:59:59 |
| 暫停時間 | 數字設定 00:00:01 至 99:59:59 |
| 可存儲運行模式 | 12 |
| 可儲存的循環方案： | 4 |
| 能力輸入測定 | 是 |
| 串行接口 | USB, RASPI |
| 驅動 | 帶變頻器的三相交流電動機 |
| 驅動功率 | 2,5 kW |
| 電源數據： | 200-240 V, 50/60 Hz |
| 電源接頭： | 單相 |
| 防護類型 | IP 20 |
| 接受功率 | ~ 3335 VA |
| 機體尺寸（寬x高x縱深） | 745 x 525 x 580 mm |
| 凈重 | ~ 118 kg |
| 標準 | CE |
| **/實用** | 是 |
受樣品材料性質和儀器配置/設定的影響
