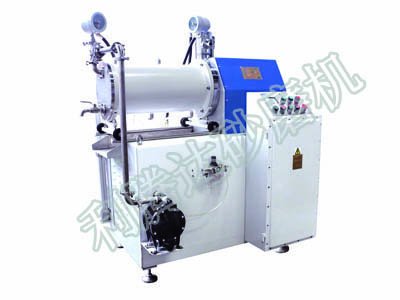

LTD30E
直接聯系
東莞市利騰達智能裝備有限公司
東莞
面議
利騰達
LTD30E
4079
涂料、油墨、皮革色漿、非金屬礦……
LTD30E盤式砂磨機是研磨大量微米材料的理想選擇，設計全新的分散片式結構研磨體系，產生高強度的剪切力，破碎力，能更短時間內達到粒徑要求，是優于其他研磨設備有效的經濟效益方法，出料方式，采用傳統的動靜分離，在不堵塞的基礎上過濾面積更大更順暢。
通用盤式研磨盤，動靜括刀分離出料，適合中高粘度，各種粒徑物料初始研磨和精細研磨，研磨細度5～20μm。
主要特點：LTD臥式密閉砂磨機系列是用于濕法研磨分散生產超細微粒懸浮液的主要設備，廣泛應用于需要連續研磨分散固-液混合相懸浮液的油漆、油墨、染料、電子、農藥等行業。
臥式盤式砂磨機原理：經過預分散的物料由砂磨機物料輸送泵送入砂磨機筒體內，砂磨機電動機通過三角帶帶動砂磨機分散軸及分散軸上的分散盤做高速旋轉，分散盤將其高速旋轉動能傳遞給泵入的物料和預先填充筒體內的研磨介質，使它們相互沖擊碰撞碾壓、摩擦剪切，使物料得以研磨和分散。
產品改進型特點
⊙ 本機共裝串聯多個耐磨抗腐蝕三角偏心分散盤（分散盤材質可選金屬及非金屬），研磨細度15μm ~500nm；
⊙ 管式縫隙分離器，出料面積大，出料暢通，便于清洗、更換；
⊙ 集裝式進口雙端面機械密封，運行可靠，容易裝拆，便于維修；
⊙ 研磨筒體及筒體端蓋均有冷卻，冷卻效果明顯，保證物料有效研磨；
⊙ 在多個分散盤的強力作用下研磨效率非常高，效率是傳統機器2倍以上；
⊙ 可以根據不同大小研磨珠，選擇不同的出料篩網間隙，可以用于亞微米級研磨；
⊙ 研磨腔體材質可以選擇碳化鎢、聚氨脂、氧化鋯、碳化硅等等，適合不同客戶需求。
產品特點
1.高硬度耐磨鍛造內筒；
2.高耐磨不同材質（金屬，非金屬）分散盤；
3.進口雙端面機械密封，使用可靠；
4.通用盤式研磨盤，動靜括刀分離出料；
5.滑輪式結構，裝拆方便；
6.適合中低粘度大眾化物料研磨；
7.研磨細度5～20μm；
8.雙冷卻水循環水裝置。
使用行業：涂料、油墨、皮革色漿、非金屬礦……
技術參數
TECHNICAL PARAMETER
1.設備基礎配置 | |
凈容量 | 30L |
分離器形式 | 動態 |
分離器間隙 | 0.5mm |
冷卻水流量 | 約960L/H |
冷卻水溫度 | 8-25℃ |
冷卻水壓力 | 0.4mpa |
冷卻水進出水口 | ?” |
進料口壓力表 | 0-0.6mpa（可調節） |
出料口溫度表 | 0-100℃（可調節） |
研磨介質大小 | 1.0-2.0mm（可選） |
研磨介質重量 | 75kg |
重量 | 1100kg |
外形尺寸 | 1450*1050*1700 |
顏色 | 顏色以實際生產為準 |
2.進料形式 | |
物料泵浦型號 | 英格索蘭1吋氣動隔膜泵浦 |
3.電器驅動部分 | |
電壓 | 380V-50Hz |
主電機 | 22KW 4極防爆電機. |
主軸轉速、線速度 | 780rpm 8.57m/s |
驅動 | 皮帶輪，傳送線速度 |
軸承 | 日本進口SKF |
防爆等級 | IP55級 |
控制系統 | 按鍵（防爆） |
保護裝置 | 接點式壓力感應保護裝置，桶內因阻塞等異常接點式壓力感應保護裝置，桶內因阻塞等異常狀況下發生壓力過高的情時，主機停機；如機械軸封或軸封片泄露，造成卻吊桶內無冷卻液，主機自動關機；循環壓力感應保護，如機械軸封或冷卻循環管阻塞，主機自動關機；溫度感應保護，桶內溫度過高，主機自動關機。 |
4.機械密封部分
機械形式 | 德國（博格曼）雙端面機械密封 |
機密壓力 | 0.4mpa |
機封密封圈 | 防腐蝕（杜邦）全氟密封圈 |
機械密封圈材質 | 氟膠加特氟龍（耐溶劑、耐腐蝕） |
密封液 | 添加與物料相溶密封冷卻液 |
5.耐磨件配置 | |
內筒體材質 | 高硬度耐磨合金鋼 |
研磨盤材質 | 高硬度耐磨合金鋼 |
分離器材質 | 鎢鋼合金 |
外筒體與筒體端蓋 | 碳鋼噴涂 |
技術參數
TECHNICAL PARAMETER
型號 | 凈容積（L） | 馬達（KW） | 磨介（mm） | 外形尺寸（mm） | 重量（KG） |
LTD30E | 30 | 22 | 0.8~3.0 | 1450*1050*1700 | 1100 |
LTD05E | 5 | 5 | 0.8~3.0 | 1200*800*1300 | 500 |
LTD10E | 10 | 11 | 0.8~3.0 | 1300*850*1350 | 600 |
LTD15E | 15 | 15 | 0.8~3.0 | 1400*850*1450 | 700 |
