PE系列
直接聯系
山東科華重工科技有限公司
山東
面議
科華重工
PE系列
1823
--
一 、 概述
適用于破碎硬物料（抗壓強度＜ 250Mpa），如：鐵礦石、鋼渣、磷礦石、銅礦石、硅礦石、石灰石、石英石、陶瓷 及與其硬度相當?shù)墓腆w物料的粗細碎作業，如各種選礦廠的大塊料粗破碎，石料廠大塊料粗破碎，水泥廠石灰石大塊料 粗破碎等，具有破碎比大、使用維修費特低、耗電量小、性能可靠等特點,可廣泛用于礦業、石料廠、建材、冶金、陶瓷 等行業。
二 、 工作 原 理

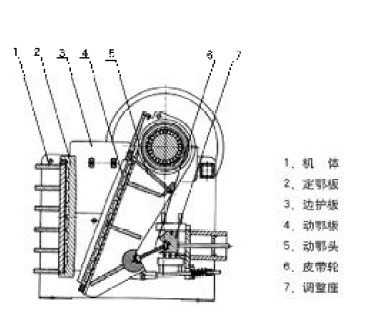

開機時電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動 顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在 拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動而破碎機動顎作周期運 動壓碎物料，破碎成理想顆粒從排料口排出 。
主 要技 術參數 ：
|
規 格 型 號 |
進料口 尺寸 |
進料 粒度 （mm） |
產量 （t/h） |
電機功率 (Kw) |
出料 粒度 （mm） |
外形尺寸 （mm） |
重量 （t） |
| PE-400 × 250 | 400 × 250 |
210 |
5-20 |
15 |
20-60 |
1450 × 1315 × 1296 |
2.8 |
| PE-400 × 600 | 400 × 600 |
340 |
16-65 |
30 |
40-80 |
1565 × 1732 × 1586 |
6.5 |
| PE-500 × 750 | 500 × 750 |
425 |
45-100 |
55 |
50-100 |
1890 × 1916 × 1870 |
10.1 |
| PE-600 × 900 | 600 × 900 |
500 |
50-120 |
75 |
65-120 |
2305 × 1840 × 2298 |
15.5 |
| PE-750 × 1060 | 750 × 1060 |
630 |
115-210 |
90 |
80-140 |
2730 × 2472 × 2800 |
32 |
| PE-900 × 1200 | 900 × 1200 | 750 | 140-260 | 110 | 95-165 |
3335 × 3182 × 3025 |
50 |
