產品概述
該閘門結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于φ 10mm的顆 粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要由框架、閘板、絲桿、螺母等零
件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
使 用 工 況 :
手動螺旋閘門用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業
的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
技 術 規 范：
公稱通徑 DN(mm)： 100 × 100～1000 × 1000
公稱壓力:0.1Mpa 通用介質:顆粒 使用溫度:-10～+200

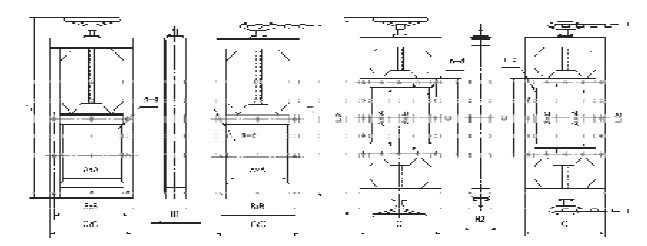

外形連接尺寸:
| A × A1 | B × B1 | C × C1 | L1 | L2 | H1 | H2 | n-d |
| 200 × 200 | 256 × 256 | 296 × 296 | 820 | 100 | 8- φ 10 | ||
| 250 × 250 | 306 × 306 | 346 × 346 | 930 | 100 | 8- φ 10 | ||
| 300 × 300 | 356 × 356 | 396 × 396 | 1050 | 100 | 8- φ 12 | ||
| 400 × 400 | 456 × 456 | 496 × 496 | 1250 | 100 | 12- φ 12 | ||
| 450 × 450 | 510 × 510 | 556 × 556 | 1350 | 120 | 12- φ 14 | ||
| 490 × 490 | 550 × 550 | 596 × 596 | 1440 | 120 | 16- φ 14 | ||
| 500 × 500 | 560 × 560 | 606 × 606 | 1500 | 120 | 16- φ 16 | ||
| 600 × 600 | 660 × 660 | 706 × 706 | 1710 | 2010 | 120 | 120 | 16- φ 16 |
| 700 × 700 | 770 × 770 | 820 × 820 | 1940 | 2130 | 140 | 140 | 20- φ 18 |
| 800 × 800 | 870 × 870 | 920 × 920 | 2140 | 2240 | 140 | 140 | 20- φ 18 |
| 900 × 900 | 974 × 974 | 1030× 1030 | 2410 | 2660 | 160 | 160 | 24- φ 18 |
| 1000× 1000 | 1074× 1074 | 1130× 1130 | 2610 | 2870 | 160 | 160 | 24- φ 18 |
| 1100× 1100 | 1180× 1180 | 1240× 1240 | 2810 | 3120 | 160 | 180 | 28- φ 18 |
| 1200× 1200 | 1280× 1280 | 1340× 1340 | 3010 | 3310 | 160 | 180 | 32- φ 18 |
