在冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎中應用極為廣泛。

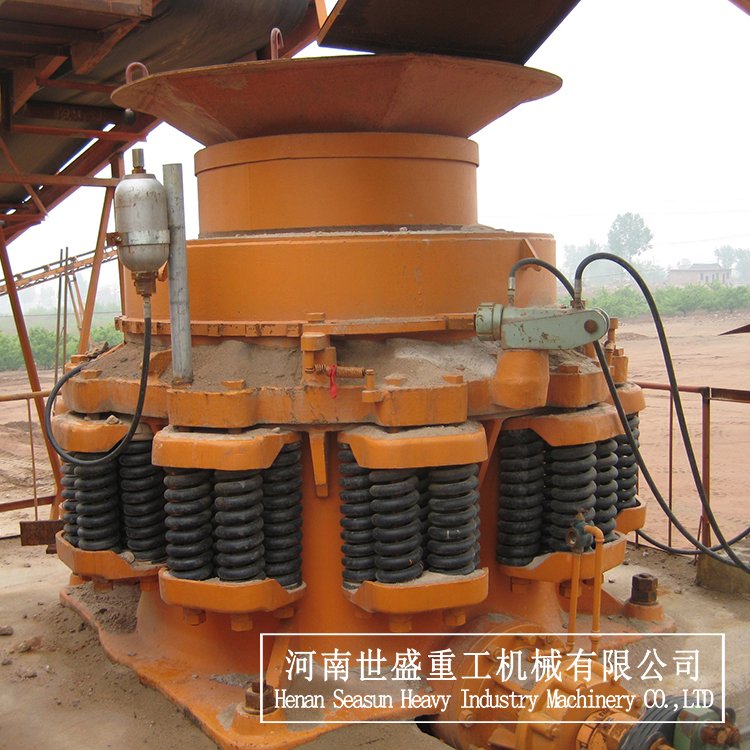

圓錐式破碎機介紹
圓錐式破碎機又稱圓錐破碎機或圓錐破，可以用來破碎中等和中等硬度以上的各種礦石和巖石，是礦山破碎設備中應用 廣泛的破碎機之一。在冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎中應用極為廣泛。本破碎機設備具有破碎比大、高效節能，出料粒度均勻等優點。
圓錐式破碎機(圓錐破)工作原理
圓錐式破碎機設備分為粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種。主要用在原理是：工作時，電動機的旋轉通過皮帶輪或聯軸器、 傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。我們廠生產的圓錐式破碎機設備型號齊全，品質**用戶可以根據不同需求選購。
圓錐式破碎機(圓錐破)主要結構
圓錐破碎機設備其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
圓錐式破碎機(圓錐破)的主要特點
(1)液壓系統，該機具有用液壓系統來調整破碎機排礦日的大小，液壓系統可有效地保證設備的安全運轉。在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位。
(2)破碎腔型，破碎腔型是指動錐與固定錐之問形成的幾何空間。破碎腔的形狀對整機的性能影響很大。該設備從粗碎到細碎設計了四種規格的腔型，它有六種可能的組合，這意味著它能 好地適用于用戶特殊要求。
(3)密封可靠：采用迷宮式密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠.
(4)更換方便：以往破碎機更換破碎壁非常慢,圓錐式破碎機新結構更換破碎壁非常快。
圓錐式破碎機技術參數
CS系列高效彈簧圓錐破碎機參數
| 型號 | 動錐 直徑 (mm) | 腔型 | 給礦口尺寸 | 出料 尺寸 (mm) | 處理 能力 (t/h) | 主軸 轉速 (t/min) | 功率 (kw) | 重量 (t) | 外形尺寸 (mm) | |
| 閉口邊 (mm) | 開口邊 (mm) | |||||||||
| CS-75B | 900 | 細型 | 83 | 102 | 9-22 | 45-91 | 580 | 75 | 15 | 2821×1880×2164 |
| 粗型 | 159 | 175 | 13-38 | 59-163 | ||||||
| CS-110B | 1200 | 細型 | 127 | 131 | 9-31 | 63-188 | 485 | 110 | 20 | 2821×1974×2651 |
| 中型 | 156 | 156 | 13-38 | 100-200 | ||||||
| 粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
| CS-160B | 1295 | 細型 | 109 | 137 | 13-31 | 109-181 | 485 | 185 | 27 | 2800×2342×2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | ||||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
| CS-240B | 1650 | 細型 | 188 | 209 | 16-38 | 181-327 | 485 | 240 | 55 | 3911×2870×3771 |
| 中型 | 213 | 241 | 22-51 | 258-417 | ||||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
| CS-315B | 2134 | 細型 | 253 | 278 | 19-38 | 381-726 | 435 | 315 | 110 | 4613×3251×4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | ||||||
| 粗型 | 334 | 369 | 31-64 | 789-1270 | ||||||
| CS-75D | 914 | 細型 | 13 | 41 | 3-13 | 27-90 | 580 | 75 | 15 | 2821×1880×2410 |
| 粗型 | 33 | 60 | 3-16 | 27-100 | ||||||
| CS-110D | 1218 | 細型 | 29 | 57 | 5-16 | 50-132 | 485 | 110 | 20 | 2560×1942×2928 |
| 中型 | 44 | 73 | 10-16 | 90-145 | ||||||
| 粗型 | 56 | 89 | 13-19 | 141-181 | ||||||
| CS-160D | 1295 | 細型 | 29 | 64 | 3-16 | 36-163 | 485 | 160 | 27 | 2800×2342×2668 |
| 中型 | 54 | 89 | 6-16 | 82-163 | ||||||
| 粗型 | 70 | 105 | 10-25 | 109-227 | ||||||
| CS-240D | 1676 | 細型 | 35 | 70 | 5-13 | 90-209 | 485 | 240 | 55 | 3917×2870×3771 |
| 中型 | 54 | 89 | 6-19 | 136-281 | ||||||
| 粗型 | 98 | 133 | 10-25 | 190-336 | ||||||
PY系列彈簧圓錐破碎機參數
| 型號 | 動錐 直徑 (mm) | 進料口 尺寸 (mm) | 大進 料邊長 (mm) | 出料口 調節范圍 (mm) | 處理 能力 (t/h) | 功率 (kw) | 偏心軸 轉速 (r/min) | 重量 (t) | 外形尺寸 (mm) |
| PYB600 | Φ600 | 75 | 65 | 12-15 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD600 | Φ600 | 40 | 35 | 3-13 | 12-23 | 30 | 356 | 5.5 | 2234×1370×1675 |
| PYB900 | Φ900 | 135 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | Φ900 | 70 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD900 | Φ900 | 50 | 50 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | Φ1200 | 170 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | Φ1200 | 115 | 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | Φ1200 | 60 | 50 | 3-15 | 18-105 | 110 | 300 | 25.3 | 2790×1878×2844 |
| PYB1750 | Φ1750 | 250 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ1750 | Φ1750 | 215 | 185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD1750 | Φ1750 | 100 | 85 | 5-13 | 75-230 | 160 | 245 | 50.2 | 3910×2894×3809 |
| PYB2200 | Φ2200 | 350 | 300 | 30-60 | 590-1000 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYZ2200 | Φ2200 | 275 | 230 | 10-30 | 200-580 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYD2200 | Φ2200 | 130 | 100 | 5-15 | 120-340 | 280/260 | 220 | 81.4 | 4622×3302×4470 |
