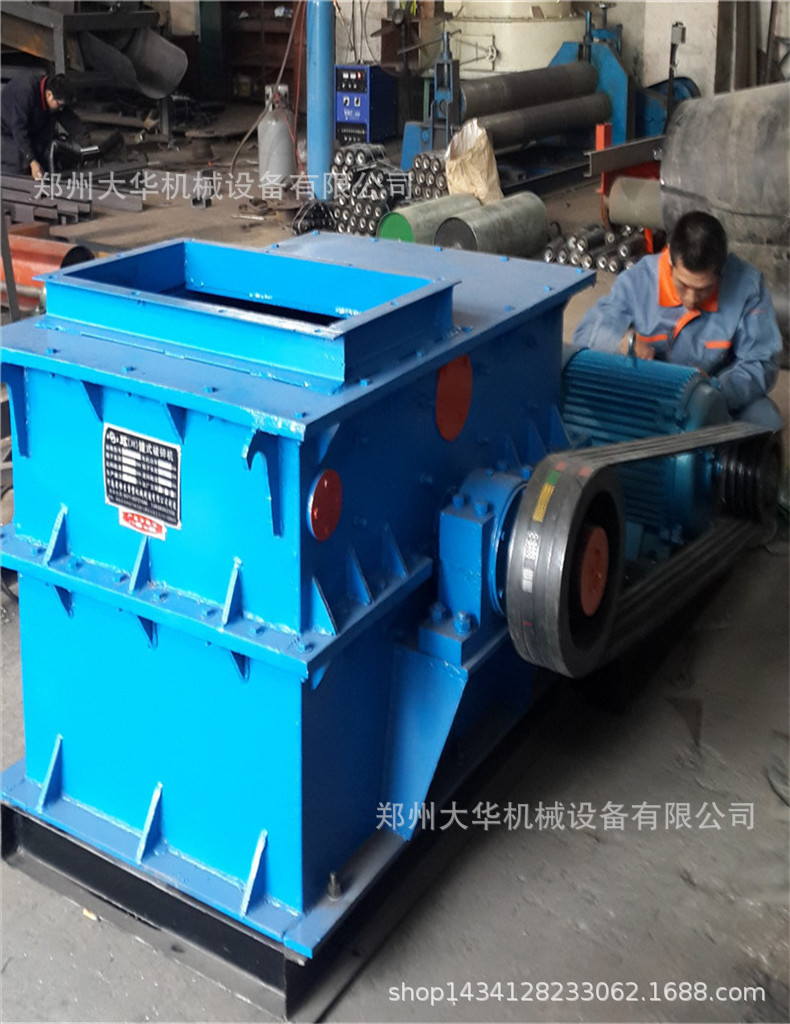

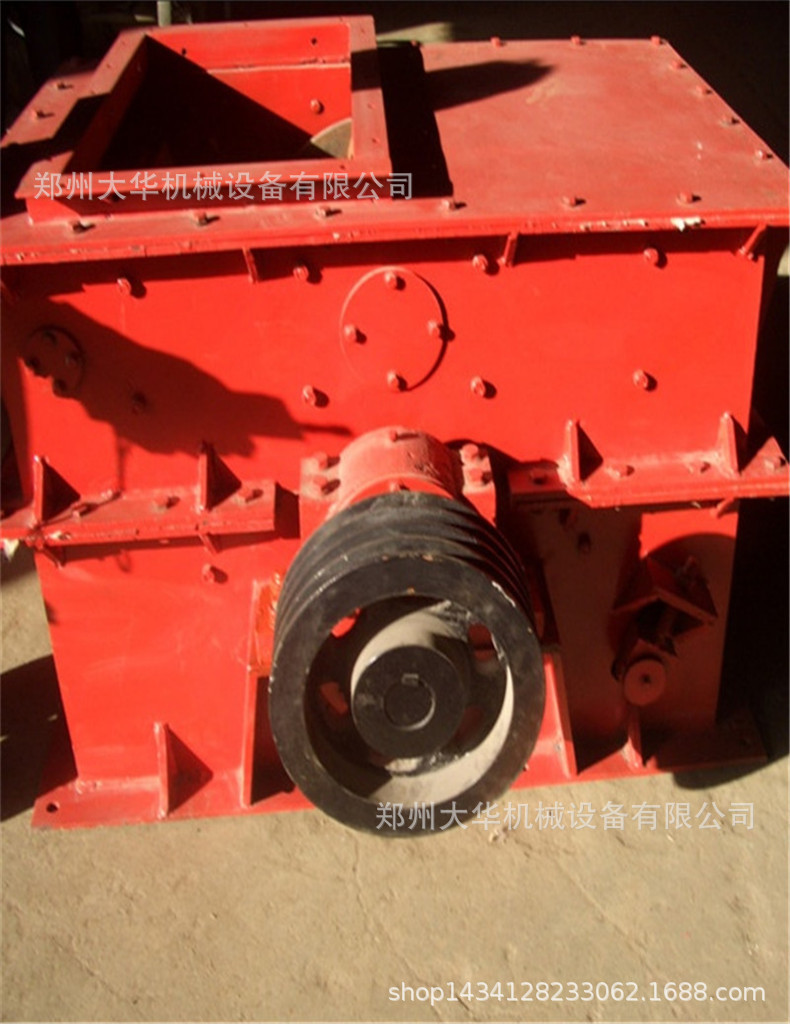

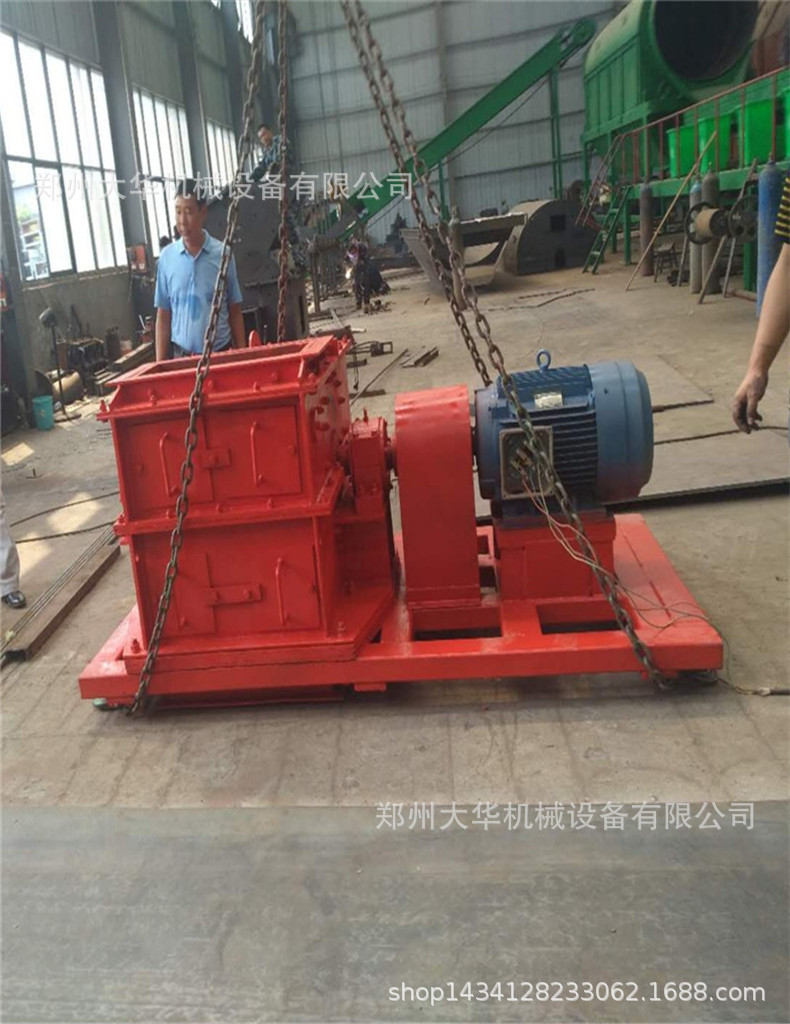

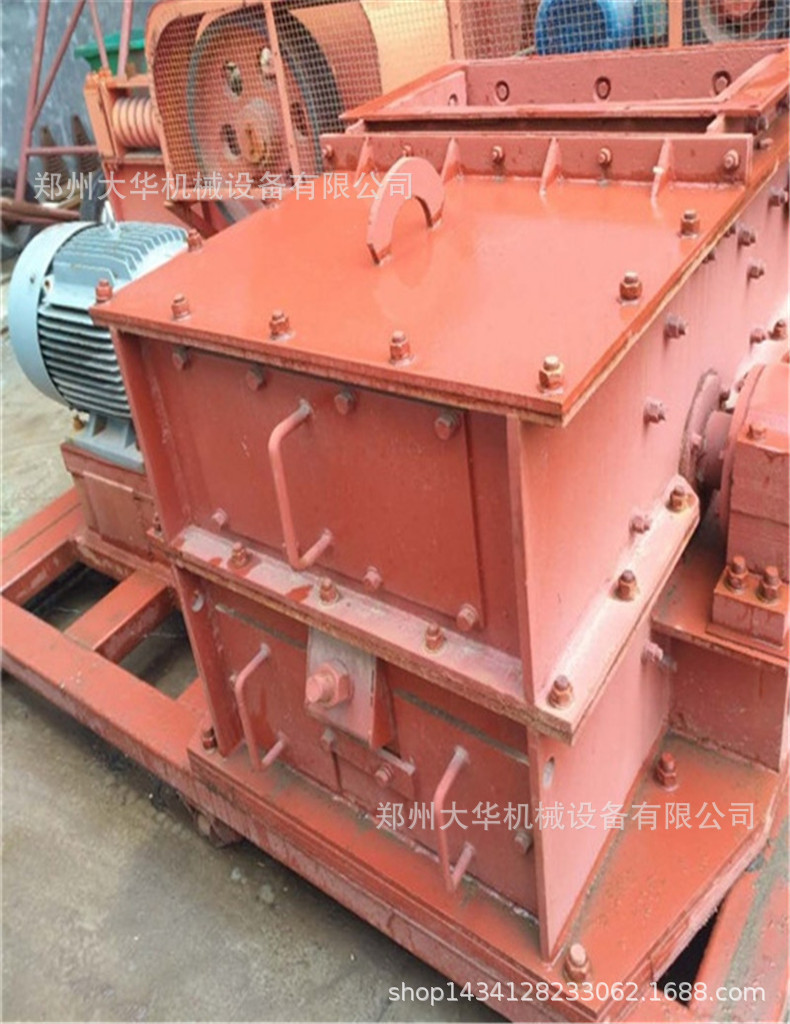

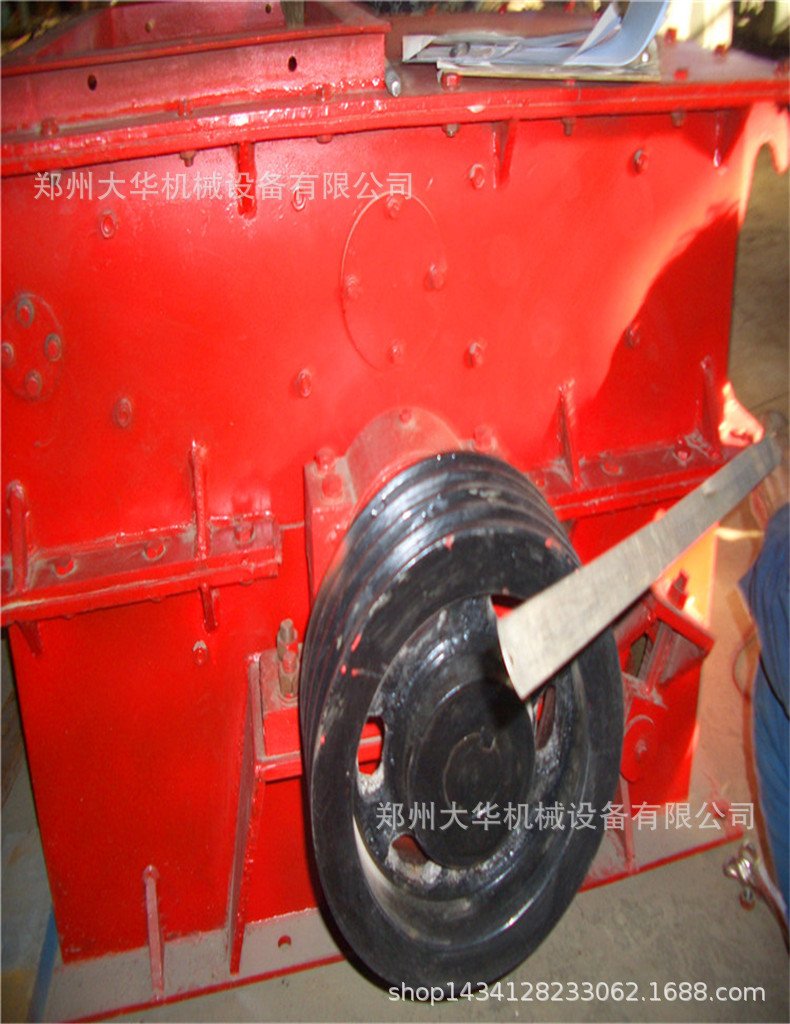

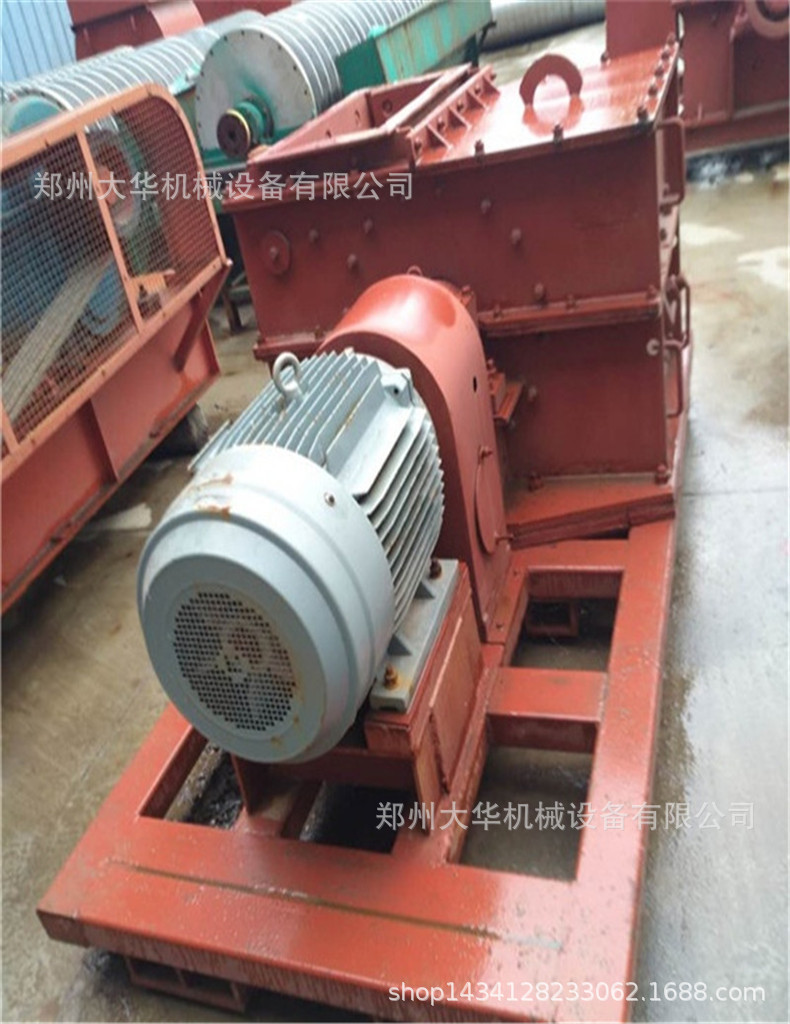

環錘式破碎機主要結構：
環錘式碎煤機本體主要由以下幾個部件組成，架體部、轉子部、蓖板部、同步調節裝置、上蓋液壓開啟裝置等零部件組成。主機由液力偶合器與電機相聯，直接啟動。
PCH環錘破碎機是一種新型的破碎機械。適用于破碎脆性、中硬，含水量較少的各種物料。在建材、冶金、化工、火力發電工業中，主要用于破碎煤、煤矸石、沙巖、頁巖、石灰石、石膏等礦物。 本系列破碎機具有運轉平穩、可靠、使用壽命長，結構緊湊、粉塵少、噪音低、重量輕，維修方便，耗電低，排出超硬物料能力強等特點。
PCH環錘破碎機主要有：PCH0402、PCH0404、PCH0606、PCH0808
環錘式破碎機工作原理：
環錘式碎煤機的主要工作部件為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內，受高速旋轉環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊，后通過蓖板排除機外。
各種型號環錘式破碎機技術參數
型 號 | 進料粒度 (mm) | 出料粒度 (mm) | 產量 (t/h) | 轉子轉速 (r/min) | 電動機 | 重量 (t) | 外型尺寸 (長×寬×高)(mm) | |
型號 | 功率 | |||||||
PCH0402 | =<200 | =<30 | 8-12 | 960 | Y132M2-6 | 5.5 | 0.8 | 810×890×560 |
PCH0404 | =<200 | =<30 | 16-25 | 970 | Y160L-6 | 11 | 1.05 | 980×890×570 |
PCH0604 | =<200 | =<30 | 22-33 | 970 | Y180L-6 | 15 | 1.43 | 1050×1270×800 |
PCH0606 | =<200 | =<30 | 30-60 | 980 | Y225M-6 | 30 | 1.77 | 1350×1270×1080 |
PCH0808 | =<200 | =<30 | 70-105 | 740 | Y280M-8 | 45 | 3.6 | 1750×1620×1080 |
PCH1010 | =<300 | =<30 | 160-200 | 740 | Y315M2-8 | 90 | 6.1 | 2100×2000×1340 |
PCH1016 | =<300 | =<30 | 300-350 | 740 | JS-128-8 | 155 | 9.2 | 2700×2000×1350 |
PCH1216 | =<350 | =<30 | 620-800 | 740 | Y450-8 | 355 | 15.0 | 4965×2500×1600 |
PCH1322 | =<400 | =<30 | 800 | 595 | Y450L-8 | 400 | 24.9 | 6333×3295×2505 |
