PFQ渦旋強力反擊破碎機
696
產品優勢
1.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少;
2.反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好;
3.結構緊湊、機器剛性強、轉子具有大的轉動慣量;
4.高鉻板錘，抗沖擊、抗磨損、沖擊力大;
5.無鍵連接，檢修方便，經濟可靠;
6.破碎功能全、生產率高、機件磨耗小、綜合效益高。
工作原理
PFQ系列強力渦旋反擊式破碎機主要由上機架(左、右)組成的渦旋破碎腔和P段破碎區、下機架、轉子部、 調整部(S破碎段)、第二調整部(T破碎段)和傳動部組成。
電機經過三角帶傳動，帶動轉子高速運轉，物料自入料口進入破碎機腔內，被高速旋轉的轉子板錘打擊，沖擊至渦旋破碎腔頂部齒形反擊板后反彈自由下落，不斷同后續往上沖擊的物料碰擊破碎，未充分破碎大塊和料在P破碎腔頂部的厚齒板與板錘作用下產生的巨大的壓力與彎曲力，即使很難破碎的物料也輕易被粗碎后進入下段S破碎腔。S破碎腔齒形襯板同轉子錘板間間隙較小，物料在此受到摩擦沖擊、折斷、擠壓而得到中碎，進入T破碎腔細碎。
T破碎腔齒形襯板同轉子錘板間間隙更小，物料同樣受到摩擦沖擊、折斷、擠壓而得到進一步細碎后，排出機外。
S、T破碎腔齒形襯板同轉子錘板間間隙可根據用戶對不同物料粒度的要求進行調整。T型破碎腔后帶有彈性裝置，當不可破碎物進入T破碎腔時，彈性裝置具有退讓緩沖作用，使排料口尺寸增大，不可破碎物料排出機外。當不可破碎物排出后，在彈性作用下，排料口恢復原尺寸。

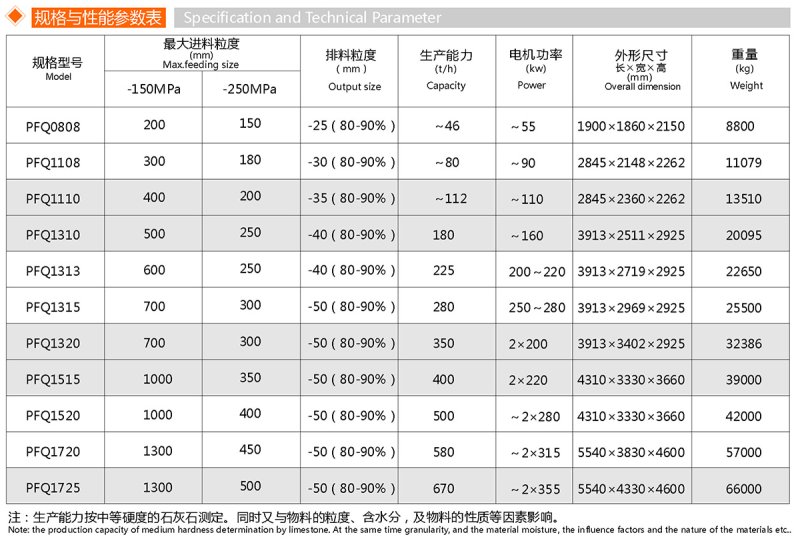

技術參數
