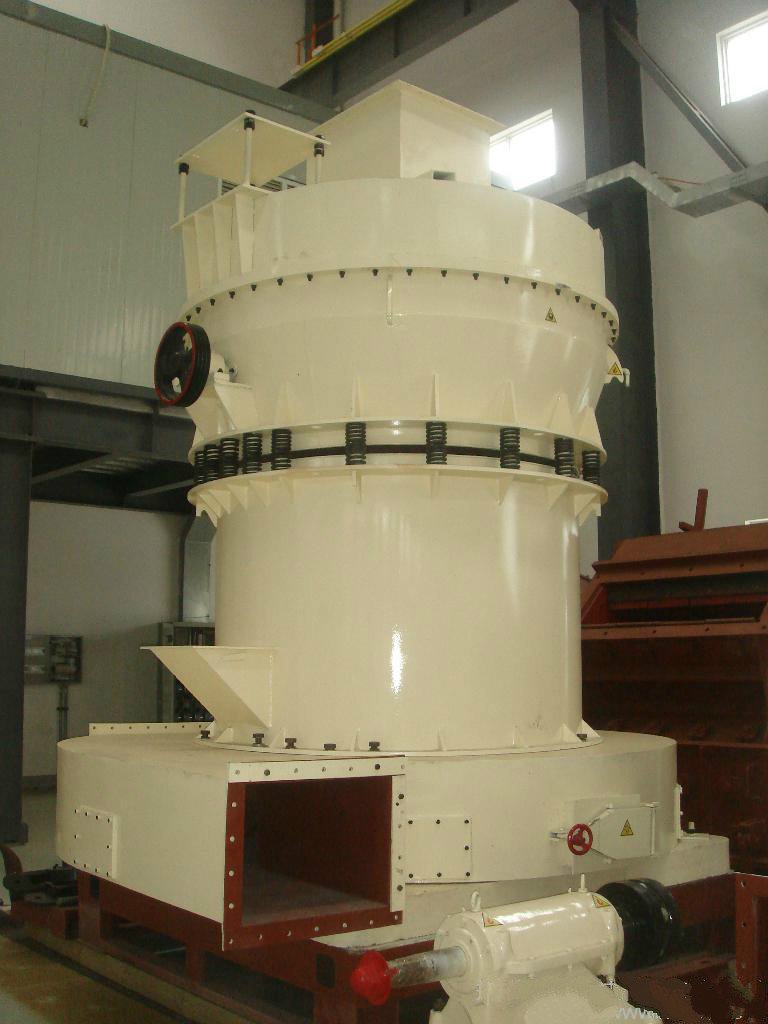

吉鴻高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、配電柜、給粉機、破碎機等輔助設備。在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。
高壓微粉磨的性能特點：
1、 高壓微粉磨與氣流磨相比適用范圍更大。
2、 高壓微粉磨與其它同類磨機相比，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg。
3、 節能。在產量和細度相同的情況下，系統能耗僅為氣流磨的三分之一。
4、 投資小，收益高。在產量和細度相同的情況下，高壓微粉磨價格僅為氣流磨的八分之一。
5、 進料粒度大，出料一次性平均粒徑可達到6.5um的超細粉。
6、 重疊式多極密封研磨裝置，密封性能好。
高壓微粉磨的工作原理：
吉鴻高壓微粉機在工作中，在高壓微粉磨粉機研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的旋轉速度決定了出粉細度。
高壓微粉磨的技術參數：
型號 參數 | 微粉93 Micropowder93 | 微粉90 Micropowder90 | 微粉86 Micropowder86 | 微粉75 Micropowder75 | 磨粉65 Micropowder65 |
進料粒度（毫米） | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度（毫米） | 0.125-0.010 | 0.125-0.010 | 0.125-0.010 | 0.125-0.010 | 0.125-0.010 |
不同物料班產量 | 1-21 | 1-20 | 0.5-12 | 0.3-8 | 0.2-8 |
中心軸轉速 （轉/分） | 160 | 160 | 160 | 160 | 180 |
磨環內徑（mm） | 1006 | 973 | 907.5 | 865 | 725 |
磨輥直徑（mm） | 300 | 300 | 270 | 260 | 210 |
磨輥與磨環高度（mm） | 160 | 160 | 150 | 150 | 150 |
主機電機（KW） | y225m-8-30 | y225m-8-30 | y225m-8-22 | y225m-8-18.5 | y225m-8-15 |
風機電機（KW） | y160E-2-22 | y180m-4-22 | y160L-4-15 | y160L-4-15 | y160L-4-11 |
分析器電機（KW） | y112m-4-3 | yc20-4A-3 | yc120-4A-3 | yc120-4A-3 | yc120-4A-3 |
