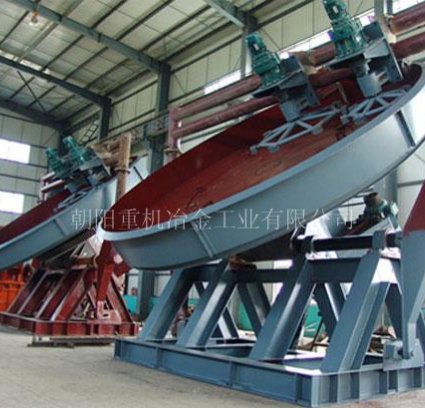

圓盤造球機
產品詳細介紹：
圓盤造球機是球團生產工藝中的制造生球的設備。其結構組成為轉動心軸結構，造球機圓盤支承在主軸上，主軸靠前端兩支點鉸接于設備底座的支承軸上，主軸箱的末端通過傾角調整器于底座相連。其工作原理是，機體上周邊圓盤與水平成30-55度的傾斜角度，可在規定的范圍內任意調節。電機通過齒輪減速機和一對圓錐齒輪來帶動圓盤轉動。盤上裝有噴水管及刮料板等裝置。粉料加進盤內被水濕潤后，不斷翻滾形成料粒-小料球-大料球，當小球偏向盤的中部繼續滾大時，則滾向盤邊排出。
主要技術參數
| 規格型號 | QP28 | QP32 | QP42 | QP45Z | QP55 | QP60 | |
| 名義直徑 | 2800 | 3200 | 4200 | 4500 | 5500 | 6000 | |
| 盤邊高度 | 350 | 400 | 450 | 450 | 600 | 700 | |
| 傾斜度 | 48～54° | 48～54° | 40～50° | 40～50° | 43～53° | ||
| 轉數 (r/min) | 11.22 | 9.09 | 7、8、9 | 8、9、10 | 6、7、8 | 6.23、6.85、7.02 | |
| 產量(t/h) | 16 | 15-20 | 22-28 | 26-30 | 30-36 | 50-60 | |
| 主電機 | 功率 | 22 | 55 | 55 | 75 | 90 | |
| 電壓 | 380 | ||||||
| 重量 ( t) | 6.03 | 6.36 | 15.5 | 19.5 | 37.52 | 42.97 | |
