廣泛用于化工、冶金、醫藥、食品、輕工等行業
產品簡介：渦輪粉碎機廣泛用于化工、冶金、醫藥、食品、輕工等行業。該機結構緊湊，安全可靠，操作簡單，生產效率高，安裝維修方便，適用于抗壓強度不大于50Mpa，韌性和纖維不大，直徑不大于10毫米的干燥物料的粉碎。如立德粉、鈦白粉、石墨、碳黑、碳酸鈣、氧化鋅、紅、黃丹粉、氧化鐵紅、珍珠粉、蔥、姜、蒜粉
一、產品特點與用途 渦輪粉碎機廣泛用于化工、冶金、醫藥、食品、輕工等行業。該機結構緊湊，安全可靠，操作簡單，生產效率高，安裝維修方便，適用于抗壓強度不大于50Mpa，韌性和纖維不大，直徑不大于10毫米的干燥物料的粉碎。如立德粉、鈦白粉、石墨、碳黑、碳酸鈣、氧化鋅、紅、黃丹粉、氧化鐵紅、珍珠粉、蔥、姜、蒜粉、紙漿、木粉等。是一種多功能的高細度粉碎機械。 |
二、結構與原理 粉碎機有普通型和水冷型兩種。機體用鑄鐵制造，由粗碎、細碎及風力送料三個過程組成，外形美觀剛性較好。粉碎機進料口可安裝加料斗或圓盤加料機（另配），物料可連續均勻地加入機內。該機采用渦輪離心風動原理對物料進行粉碎加工，成品物料從外殼出料口由風力輸入集粉裝置氣固分離。 |
| 三、結構示意圖 |
|
| 四、主要技術參數型號FW-400FW-400水泠型主軸轉速3900r/min3900r/min粉碎細度（立德粉）44um44um產量（立德粉）480kg/h480kg/h配用電機y180l-422kwY180l-422kw出風口風量2170m/h空載2170m3/h空載出風口風量35m/s空載35m/s空載外形尺寸1100×580×8401155×640×765整機重量約638kg約700kg三角帶規格C4064五根C4064五根 |

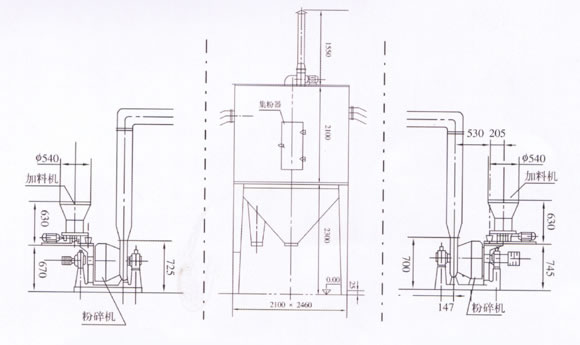

| 五、安裝示意圖 |
|
| 六、用戶須知 |
| 1.粉碎機和電動機應有牢固的混凝土基礎，不能反轉。 2.機殼內不得有任何雜物，轉動旋轉部件沒有碰撞現象，方可開車。 3.細物料粉碎細度不符合要求時，可進行調節。（出廠時斜刀片與斜襯套間隙2-3mm,立德粉的粉碎細度可達44μm（320 目）。 4.粉碎機產量與風量和細度有關系，合理調正進風口的風量，并保證出料口的暢通，可適當提高產量。 5.本機執行Q/3204B1T001-2003《FW-400型渦輪粉碎機》； 6.如有結構變動，恕不通知用戶； 7.如有說明書內容以外的特殊要求，請在合同注明。 |
