渦輪式粉碎機
1077
一、 概述：
渦輪式粉碎機廣泛用于食品、紅薯、染料、顏料、涂料、醫藥、飼料、陶瓷、非金屬礦產等低硬度物料的粉碎。

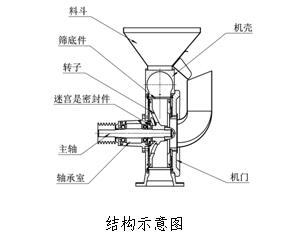

二、 結構及原理
該機主要由機殼、機門、渦輪、主軸、篩網等組成。機殼兩端配以滾動軸承支撐主軸，由電動機通過帶傳動，帶動主軸及緊固在主軸上的渦輪高速旋轉。渦輪與篩網圈上的磨塊，組成合理、緊湊的結構，使進入機器的物料，在旋轉氣流中緊密地摩擦和沖擊，發生在渦輪的葉片內邊上，并在葉片與磨塊之間的隙縫中，進行再次研磨，在這過程中，渦輪吸進大量的空氣，起到了冷卻機器磨料，傳送細粉的目的。實際獲得粉碎的細度，還取決于預定物料，篩孔形狀和尺寸，以及物料和空氣的通過量。
四、 主要技術參數
參數 | WFJ-150 | WFJ-250 | WFJ-350 | WFJ-500 |
轉子直徑（mm） | 150 | 250 | 350 | 500 |
電機功率（kw） | 2.2-3 | 5.5-7.5 | 11-15 | 18.5-22 |
渦輪轉速（r/min） | 7300 | 6000 | 4500 | 3250 |
粉碎細度（目） | 20-325 | |||
產量（kg/h） | 5-70 | 20-200 | 25-500 | 30-1200 |
重量（kg） | 40 | 85 | 250 | 430 |
一、 主要安裝及使用注意事項：
1、機器與電機可一并安裝在混凝土基礎或機架上，地面應平整，并保持水平。
2、啟動機器前應檢查各聯接部份有無松動，粉碎內有無落入金屬雜物，各轉動部件是否靈活，應進行點動試運轉，符合要求，若有卡死或異常響聲，應及時處理，排除后方可啟動機器。待運轉平穩后再進行加料。
3、機器加料盡量均勻，避免堵塞。
4、進料粒度應控制在12mm以內，含水率小于12%，如物料較粗，應先粗粉碎。
5、為防止鐵器進入機內，應嚴格檢驗物料，**能在進料口配置除鐵裝置。并檢查物料含水率是否在規定范圍。
6、電機接線時，應嚴格按照轉子轉動方向接線。
7、為保證機器正常負荷，應安裝電流表，并以電流表值大小來控制加料，使加料連續、均勻。電流表值以不超過電機額定電流為限，防止過載而發生機械故障。
8、
| -2- |
粉碎后的物料是從機殼下腔排出，可用布袋直接收集或連接集料裝置。
9、每次粉碎結束后，必須先切斷主機電源，待機器完全停止轉動后，方可打開機門或，檢查所有緊固件是否松脫或不正常磨損，同時清理機器及粘結在篩網的物料。
10、 傳動部位上的油嘴應定期加注潤滑脂。
