一、機床描述

　　光纖激光切割機是集光、機、電一體化的激光加工設備，它采用激光技術及計算機控制技術和高性能的數控激光電源系統，能快速高效地加工各種規格的金屬板材。

YCLF3015D-1000W光纖激光切割機為3000mm×1500mm幅面的激光切割機，加工迅速，切縫小，且熱效應小，尤其適合金屬薄板加工。

幅面大小選擇：3000*1500mm,4000*1500mm,4000*2000mm,6000*1500mm

　　二、設備組成：

　　1、激光器：

　　Raycus-500W/750W/1000W光纖激光器

　　（1）激光輸出功率：             1000/1500/2000W

　　（2）激光波長：                   1070nm

　　（3）輸出能量調節：             10%-100%

　　（4）輸入功率：                   小于2KW

　　（5）工作溫度                       15-35°C

　　2、光纖專用激光切割頭：

　　采用瑞士進口的光纖專用切割頭，配有專業QBH光纖輸出接口，進口光學鏡片，高度密封的精確焦點調整方式，高速電容傳感切割間距*低0.1mm,提高切割性能并減少氣體消耗。

　　3、機床系統：

　　采用移動式龍門結構，橫梁、床身整體加工，設備精度高、剛性好，運行平穩。

　　機床底座：采用優質管材焊接而成的框架結構，經過專業的焊接、二次時效處理、大型龍門銑床精密加工，這些設計和加工手段確保機床具有優良的抗震性、高剛性和穩定性。

　　機床臺面：鋼結構鋸齒工作臺上有氣動頂料裝置和氣動夾料裝置的，氣動頂料裝置方便切割板材的上下以減低工作強度，氣動夾料裝置使切割板材固定以保證薄板切割精度。

　　排渣系統：床身下部裝有落料收集器，能清除生產過程中的廢料及收集小的零件。

　　除塵系統：工作臺采用吸塵設計，用于清除生產過程中粉塵、廢氣等物質。

　　4、傳動系統：采用龍門雙驅結構，高阻尼床身，剛性好，能承受較高的速度及加速度。采用進口交流伺服系統及驅動系統，進口齒條傳動，直線導軌導向，保證設備的高速度、高精度、高可靠性。

　　5、控制系統

　　光纖激光切割系統，包含激光切割工藝處理、常用排樣功能和激光加工控制。主要功能包括圖形處理，參數設置，自定義切割過程編輯，排樣，路徑規劃，模擬，以及切割加工控制。  支持隨速功率調節，可設置單獨的引入引出線速度。  具有的材料工藝庫功能，允許將全部工藝參數保存以供相同材料再次使用。

　　6、紅光指示系統

　　以同軸紅光作為指示源，使光學系統的調整更加簡便，工作點的指示定位更加精準。

　　7、冷卻系統

　　采用專業水冷系統，制冷機組的溫度以數字表顯示，水溫超過規定溫度時制冷機組將自動制冷，水溫低于規定溫度時制冷機組將自動停止制冷。

　　8、機床抽風除塵裝置

　　雙路1.1KW離心風機抽除切割粉塵保持良好的工作環境，減少粉塵對人員和設備的傷害。

　　三、技術參數

四、設備使用的必備條件和要求

　　用戶應為設備提供良好的使用環境：如設備安置場地平整，無強震動，環境干燥清潔，相對無塵，設備使用環境溫度5-35°C。提供工作電力配置： 三相五線供電380V/50HZ；自備空壓機（排氣量大于0.6立方米/min， 壓力大于0.8Mpa且小于1.25Mpa）、氧氣、氮氣以及冷卻用蒸餾水20 升。

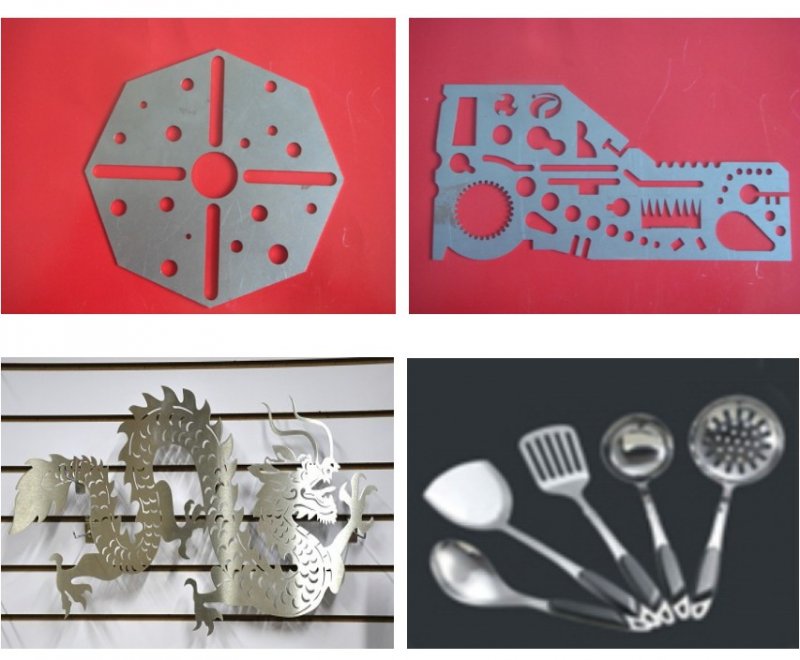

五、切割樣品展示：
