真空帶式過濾機
橡膠帶式真空過濾機以濾布為過濾介質，是充分利用物料重力和真空吸力實現固液分離的高效分離設備。采用整體的環形橡膠帶作為真空室。環形膠帶由電機拖動連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空滑臺上的環形摩擦帶接觸并形成水密封。
特點
1、采用了固定真空盒，膠帶在真空盒上移動并與真空盒構成運動密封的結構形式，密封水既作潤滑劑又作冷卻劑，可形成有效的真空密封。
2、在膠帶的支承方式上，采用滾動輥支承，可減少膠帶運行的摩擦阻力，增加膠帶的使用壽命。
3、在整體結構上采用了模塊化可拆式框架結構，確保了環形膠帶的安裝、維護和設備保養。
4、實現了真正意義上的連續過濾，物料從進料、脫水、洗滌的連續真空狀態。
5、橡膠帶式真空過濾機過濾效率高、洗滌效果好、操作簡單。
工作原理

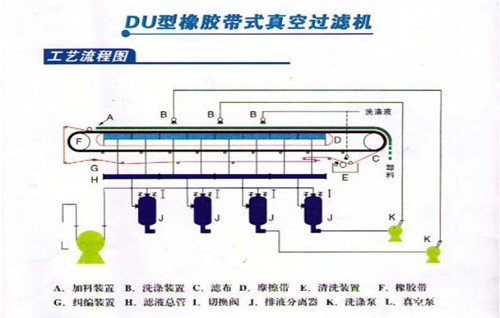

橡膠帶式真空過濾機以濾布為過濾介質，是充分利用物料重力和真空吸力實現固液分離的高效分離設備。采用整體的環形橡膠帶作為真空室。環形膠帶由電機拖動連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空滑臺上的環形摩擦帶接觸并形成水密封。料漿由布料器均勻地分布在濾布上。當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆粒被截留在濾布上形成濾餅。進入真空室的液體經汽水分離器排出，隨著橡膠帶的移動，已形成的濾餅依次進入濾餅洗滌區和吸干區，濾布與膠帶分開，在卸料輥處將濾餅卸出。卸出濾餅的濾布經清洗后獲得再生，再經過一組支承輥和糾偏裝置后重新進入過濾區，開始進入新一過濾周期。
石膏脫水原理概述
吸收SO2后的脫硫漿液在脫硫塔內經氧化形成石膏漿液,當漿液達到一定密度后，被送入過濾系統進行脫水。石膏過濾系統主要設備包括水力旋流器和真空帶式壓濾機，二者分別承擔了石膏的一級脫水和二級脫水的任務。經水力旋流器離心濃縮后的石膏漿液一般含水量為50%，通過真空帶式壓濾機作用石膏含水率才可能降低到10%。
真空壓濾機是二級脫水系統的核心，其脫水原理是通過真空泵抽真空，在石膏表面形成負壓力，強制分離石膏與水分。當含水的石膏均勻排放到真空皮帶機的濾布上，隨著濾布的運轉在真空泵的吸力及重力作用下，脫硫石膏中的水分會被逐漸吸出。脫水后的石膏經濾布輸送到皮帶尾端后，經過濾分離系統，石膏從濾布上剝離，落入石膏倉內，同時石膏中抽出的廢水可以循環利用送回洗滌系統再次使用。
與傳統壓濾機相比具有下列特點。
1、濾餅水份低
2、自動連續運轉，維護費用低，設備利用率高達95%以上。
3、濾布使用壽命長，更換容易，工人勞動強度低。
4、濾液純凈，可直接排放循環使用。
5、濾餅含水率在10%，松散度良好，可直接堆放運輸，使用方便。
6、整個過程可微機監控，操作簡便，運行安全可靠，自動化程度高。
石膏漿液固液分離成套技術的工作特性是隨著給料濃度的增大，處理能力的逐步增大，工況較好，若給料濃度過稀，濾布表面易形成較薄的細泥土層，因此設法提高濃縮機的濃縮效率，提高給石膏漿液濃度對過濾機的工作效率起到關鍵作用。
技術參數
