新型中藥提取罐
1484
本設備適用于制藥、生物、飲抖、食品、化工等行業的植物、動物的常壓、加壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶媒回收等工藝操作，特別是使用動態提取或多罐逆流提取效果更佳，時間短，藥液含量高。配備罐體配備CIP清洗自動旋轉噴洗球、溫度表、壓力表、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。
| 型號Model | TQ-D-0.5_TQ-Z-10 |
| 容積 Volume (L) | 0.09 |
| 罐內設計壓力 Tank design pressure (MPa) | 0.3 |
| 壓縮空氣壓 Compressed air pressure (MPa) | 0.5-0.7 |
| 加料口直徑 Feeding prot diameter (mm) | 200-500 |
| 加熱面積 Heating area (m2) | 2.0-16 |
| 冷凝面積 Condensation area (m2) | 3-26 |
| 冷卻面積 Cooling area (m2) | 0.5-3 |
| 過濾面積 niter area (m2) | 3-6 |
| 排清門面積 Discharge gate area (m2) | 800-1700 |
| 耗能 Energy consumption (Kg/h) | 145-850 |
注：以上參數為大致數據，實際根據客戶設計參數定制。
結合德國E&E提取罐的特點，重新設計開發新一代提取罐。在加熱、過濾、排渣、及排渣門的密封上有很大的改進，實用多年來得到用戶的肯定。
設計理念：
設備性能優化、操作性好、節能環保、整體美觀
組成部分:

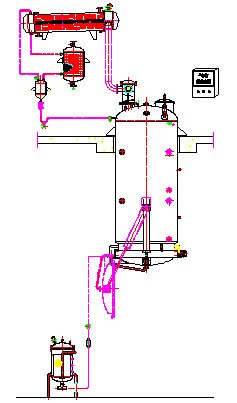

設備由罐體、除沫器、冷凝器、冷卻器、油水分離器、收油筒、雙聯過濾器、輸送泵及內部管道組成。
組件部分:
罐內配有 CIP 清洗自動旋轉噴球、溫度計、壓力計、防爆視孔燈、視鏡、快開進料口等，確保操作方便，符合 GMP 標準。該設備的內缸由304和316L 兩部分組成。
工作原理:
提取罐內加溶劑，浸泡后，通過夾套蒸汽加熱。罐內藥液沸騰，根據各溶劑的沸點不同，開始，低沸點組份先進行沸騰變成二次蒸汽通過冷凝、冷卻到油水分離，可根據工藝情況確定是否回流或進行排放。油水分離器利用油水的密度不同而進行上、下分層，從而得到揮發油。另由于加熱過程中，主罐內上、中、下部藥液存在濃度差，可以使藥液從主罐底部通過過濾器和泵打回到主罐上部進行循環，實現動態提取。
