進口鍛鋼Y型過濾器|進口鍛鋼法蘭過濾器|進口美標鍛鋼過濾器|進口鍛鋼高壓過濾器
品牌：德國沃德WODE
德國沃德WODE進口鍛鋼Y型過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。鍛鋼Y型過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。
進口鍛鋼Y型過濾器特點
1、有全通徑或縮徑。
2、螺栓連接、纏繞墊片密封式閥蓋。
3、承插端符合ASME B16.11。
4、螺紋連接端(NPT)符合ANSI/ASME B1.20.1。
5、可設有排放堵塞，可更換式過濾網。
進口鍛鋼Y型過濾器主要技術參數：
1、設計制造BS5352 MSS SP-118。
2、連接端尺寸。
(1)、承插口尺寸按ANSI B16.11, JB/T1751。
(2)、螺紋端尺寸按ANSI B1.20.1, JB/T7306。
(3)、對焊端尺寸按ANSI B16.25, JB/T12224。
(4)、法蘭端尺寸按ANSI B16.5, JB79。
3、閥門檢查和試驗API 598, GB/T13927, JB/T9092。
4、結構特征:螺栓連接閥蓋(B.B)焊接閥蓋(W.B)。
5、材料按ANSI/ASTM的規定。
6、主體材料:A105; LF2; F5; F11; F22; 304(L); 316(L); F347; F321; F51; Monel; 20合金等。
7、口徑DN10～DN50（3/8″～-2″）
8、壓力CL150～CL2500
注：由于網站版面的原因，具體外形尺寸結構圖紙請致電沃德WODE閥門各代理商。
進口鍛鋼Y型過濾器適用溫度范圍
1、CL150-285 P.S.I @ 100°F、 CL300-740 P.S.I @ 100°F
2、CL600-1480 P.S.I @ 100°F、 CL800-1975 P.S.I @ 100°F
3、CL1500-3705 P.S.I @ 100°F、 CL2500-6170 P.S.I @ 100°F本

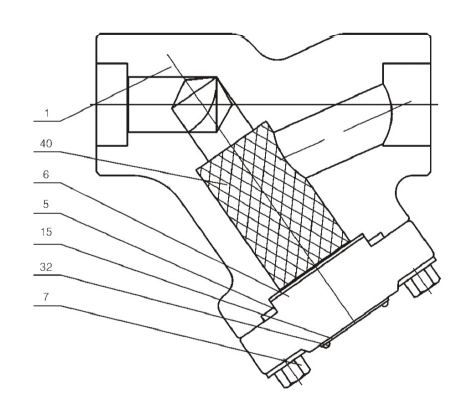

進口鍛鋼Y型過濾器 主要零件材料
序號 | 零件名稱 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
2 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
3 | 銘牌 | AL | AL | AL | AL | AL | AL | AL |
4 | 鉚釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
6 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |
若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
關于更多鍛鋼Y型過濾器詳細資料請致電聯系德國沃德WODE授權一級代理商：北京永德寶閥門有限公司
