球頭金剛石復合齒
直接聯系
武漢玖石超硬材料有限公司
湖北
面議
武漢玖石
球頭金剛石復合齒
759

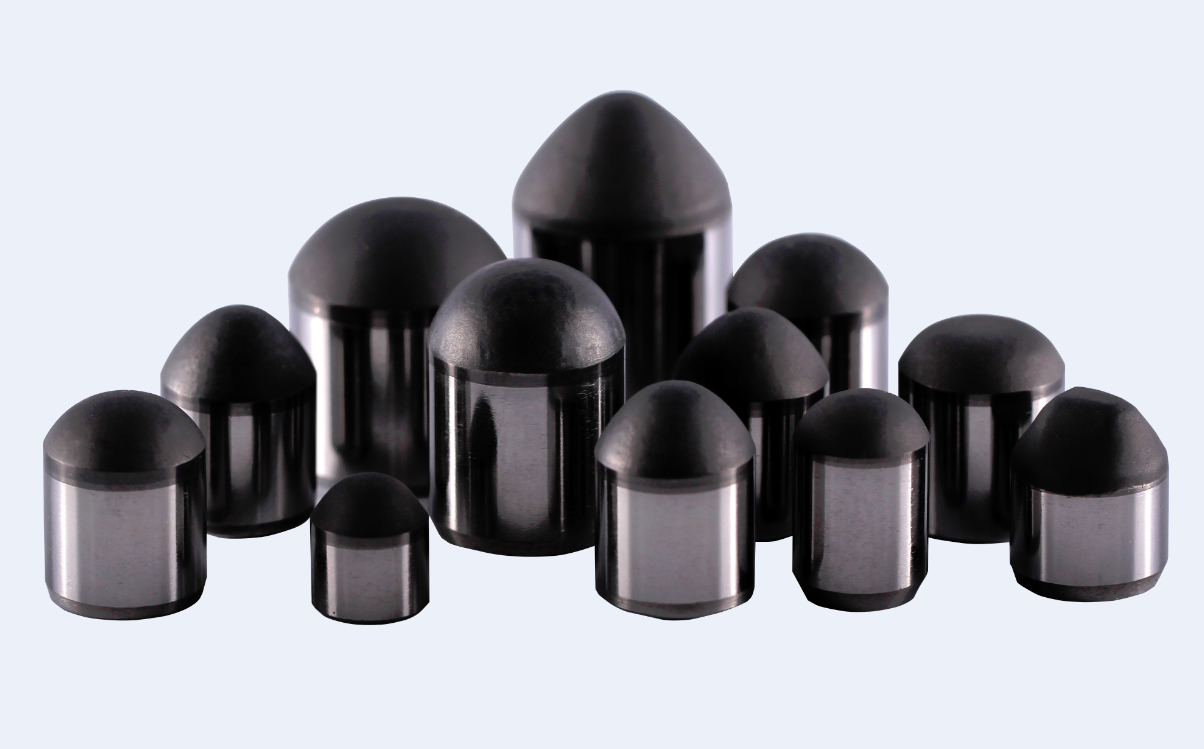

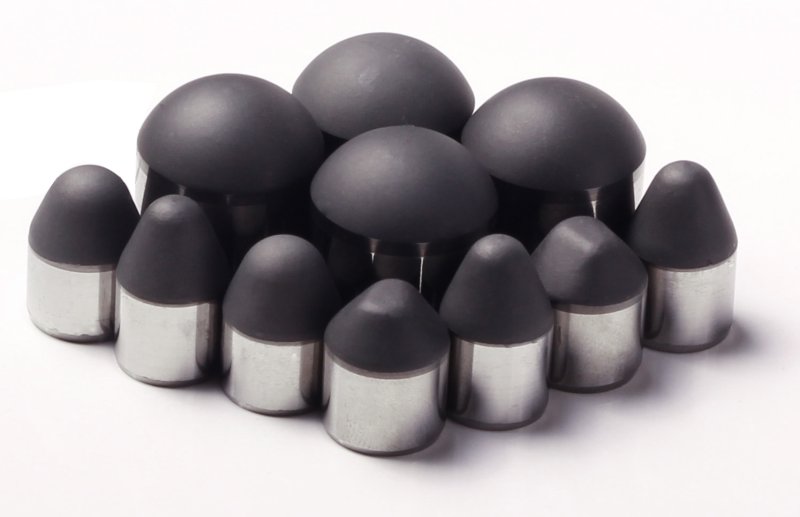

金剛石強化復合齒由金剛石顆粒和硬質合金基體在高溫高壓下燒結而成，既具有金剛石的高耐磨性，又具有硬質合金的高強度。產品廣泛應用于牙輪鉆頭、潛孔鉆頭、截齒、破碎機械等領域，是硬質合金齒的**替代品。 金剛石強化復合齒在金剛石層和硬質合金層之間采用了過渡層技術，具有突出的抗沖擊性和超高耐磨性，使其在高端PDC鉆頭上也得到廣泛應用，如減震齒、中心齒、保徑齒等。 |

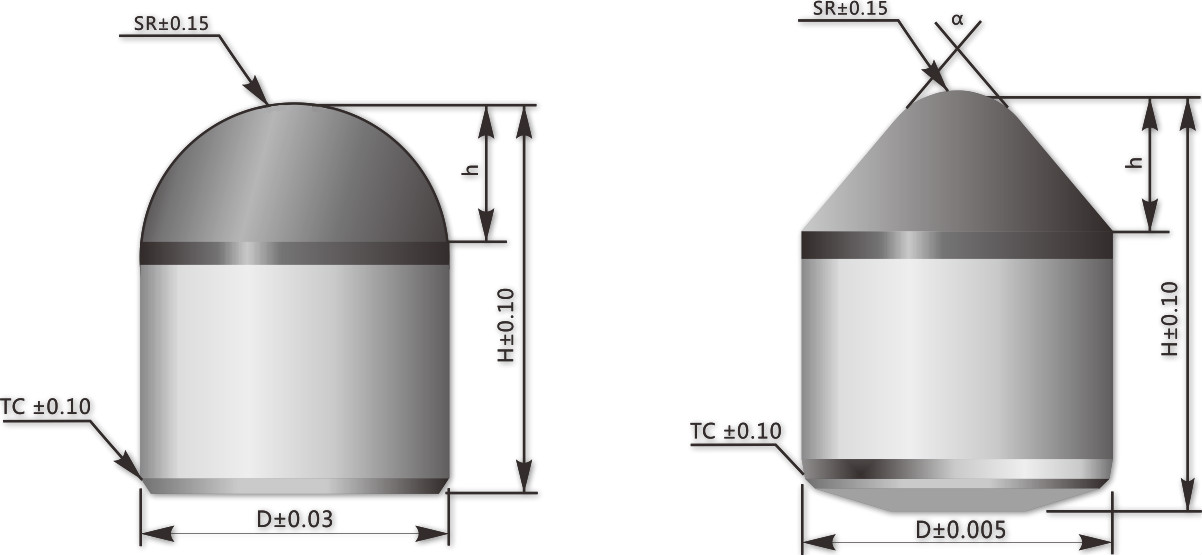

金剛石鉆頭用復合齒規格尺寸（mm）
球頂齒 Dome | |||||
零件號 | 規格 | 直徑 | 高度 | 球冠R | 球頂高 |
A0230 | DB1112R6.8 | 11.00 | 12.0 | 6.76 | 2.83 |
A0228 | DB1113R5.6 | 11.00 | 12.7 | 5.59 | 4.6 |
A0229 | DB1117R5.6 | 11.00 | 17.0 | 5.59 | 4.6 |
A0223 | DB1114R5.5 | 11.18 | 13.8 | 5.47 | 4.76 |
A0226 | DB1308R20 | 13.44 | 8.0 | 20 | 1.16 |
A0046 | DB1312R20 | 13.44 | 12.0 | 20 | 1.16 |
A0034 | DB1318R20 | 13.44 | 18.0 | 20 | 1.16 |
A0216 | DB1313R12 | 13.44 | 12.7 | 12 | 2.06 |
A0217 | DB1313R7.5 | 13.44 | 13.2 | 7.54 | 4.1 |
A0045 | DB1412R12 | 14.00 | 12.0 | 12 | 2.3 |
A0043 | DB1417R7.8 | 14.36 | 17.1 | 7.78 | 4.78 |
A0238 | DB1618R8.3 | 15.95 | 17.88 | 8.32 | 5.95 |
A0225 | DB1620R8.2 | 15.88 | 20.0 | 8.18 | 6.06 |
平頂齒 Flat-top | |||||
零件號 | 規格 | 直徑 | 高度 | 球冠R | 球頂高 |
A0222 | DP1313P4.9 | 13.44 | 12.7 | 4.92 | 2.92 |
A0224 | DP1413P4.9 | 13.82 | 12.7 | 4.92 | 3.3 |
A0231 | DP1417P4.9 | 13.82 | 17.0 | 4.92 | 3.3 |
牙輪鉆頭、沖擊鉆頭用復合齒規格尺寸（mm）
球頂齒Dome | |||||
零件號 | 規格 | 直徑 | 高度 | 球冠R | 球頂高 |
A0227 | DB110170 | 11.00 | 17.0 | 5.59 | 4.6 |
A0047 | DB121170 | 12.07 | 17.0 | 6.76 | 3.65 |
A0095 | DB131170 | 13.07 | 17.0 | 7.54 | 3.78 |
A0049 | DB139200 | 13.90 | 20.0 | 7.54 | 4.62 |
A0048 | DB159240 | 15.90 | 24.0 | 8.26 | 5.94 |
A0005 | DB191229 | 19.09 | 22.86 | 9.93 | 7.2 |
錐球齒 Conical | |||||
零件號 | 規格 | 直徑 | 高度 | 球冠R | 球頂高 |
A0202 | DC080093A | 8.01 | 9.25 | 3.5 | 3.33 |
A0200 | DC096111A | 9.60 | 11.1 | 4.2 | 4 |
A0209 | DC116189A | 11.58 | 18.9 | 3.5 | 8.4 |
A0211 | DC121170A | 12.07 | 17.0 | 4.75 | 7.5 |
卵形齒 Ovoid | |||||
零件號 | 規格 | 直徑 | 高度 | 球冠R | 球頂高 |
A0210 | DE110161 | 11.02 | 16.1 | 3/11 | 6.1 |
A0241 | DE129190 | 12.92 | 19.0 | 4.6/12 | 6.5 |
A0212 | DE191288 | 19.13 | 28.8 | 5/20 | 9 |
楔形齒 Chisel | |||||
零件號 | 規格 | 直徑 | 高度 | 球冠R | 球頂高 |
A0203 | DW080093A | 8.01 | 9.25 | 1.7 | 3.33 |
A0201 | DW096111A | 9.60 | 11.1 | 2 | 4 |
A0010 | DW128156A | 12.80 | 17.0 | 3 | 5.6 |
