ABX型
直接聯系
常州市科健電力設備有限公司
江蘇
面議
科健
ABX型
3780
--
通過長期運行，實踐證明，其性能穩定，質量可靠，無粉塵污染，是較理想的氣力輸送設備。
本產品采用正壓氣力輸送方式輸送粉末狀物料，適用于電廠粉煤灰、水泥、水泥生料、礦粉等輸送，可根據具體地形布置輸送管道，實現集中、分散、大高、長距離輸送，輸送過程不受氣候條件影響，能確保物料不受潮，利于生產和環境保護。本設備配置自動化操作臺，可實現手動和自動控制，自動控制采用繼電器或微機兩種形式。通過長期運行，實踐證明，其性能穩定，質量可靠，無粉塵污染，是較理想的氣力輸送設備。
主要技術參數及外形尺寸
(一)主要技術參數：
型號 | ABX0.4 | ABX0.6 | ABX1.0 | ABX1.5 | ABX2.0 | ABX2.5 | ABX3.0 | ABX4.0 | ABX5.0 |
泵體內徑（mm） | 800 | 800 | 1000 | 1200 | 1400 | 1400 | 1600 | 1600 | 2000 |
總容積（m3） | 0.4 | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 |
配用輸送管徑（mm） | DN80 | DN100-125 | DN100-150 | ||||||
使用溫度（℃） | －19≤t≤250工作溫度超過150℃為特殊要求,客戶另行說明 | ||||||||
**輸送距離（m） | 一般1000(為折合當量距離,輸送距離遠,輸送能力相應降低)輸送能力以當量距離500m及粉體比重1.0為參考值 | ||||||||
**設計壓力（MPa） | 0.78 | ||||||||
主要材料 | Q235-B | ||||||||

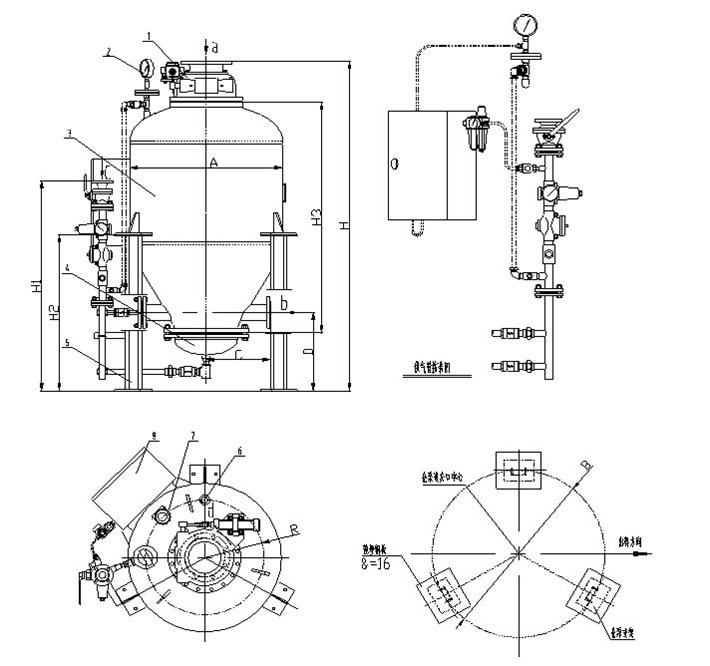

(二)設備外形尺寸及接口尺寸（mm）
型號 | ABX0.4 | ABX0.6 | ABX1.0 | ABX1.5 | ABX2.0 | ABX2.5 | ABX3.0 | ABX4.0 | ABX5.0 |
A | ?812 | ?812 | ?1016 | ?1216 | ?1416 | ?1416 | ?1620 | ?1820 | ?2028 |
B | ?820 | ?820 | ?1150 | ?1350 | ?1550 | ?1550 | ?1600 | ?1800 | ?2000 |
C | 430 | 430 | 430 | 430 | 565 | 565 | 565 | 565 | 565 |
D | 540 | 540 | 540 | 540 | 620 | 620 | 620 | 630 | 630 |
H | 1660 | 2040 | 2270 | 2565 | 2680 | 2910 | 3000 | 3200 | 3450 |
H1 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 | 1570 |
H2 | 1360 | 1360 | 1590 | 1885 | 2045 | 2215 | 2320 | 2520 | 2770 |
H3 | 980 | 940 | 1080 | 1260 | 1440 | 1440 | 1190 | 1300 | 1500 |
R | 360 | 360 | 385 | 430 | 450 | 450 | 500 | 600 | 550 |
a | DN200.PN1.0 | ||||||||
b | DN80 | DN80 | DN100 | DN100 | DN100 | DN100 | DN100 | DN100 | DN125 |
c | DN40 | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 | DN50 |
d | DN40 | DN40 | DN40 | DN40 | DN80 | DN80 | DN80 | DN80 | DN80 |
|
1.進料閥 2.壓力表 3.發送器本體 4.氣化裝置 5.支架 6.排氣閥 7.料位計 8.就地控制箱 |
