QHF系列
直接聯系
常州市科健電力設備有限公司
江蘇
面議
科健
QHF系列
3332
--
具有切換方便，密封性好，結構緊湊，占地空間小的優點，是氣力輸送系統中重要的部件。
用于作為輸送管線與料倉間切換之用
QHF系列庫頂氣動切換閥是氣力輸送系統中的配套設備，它安裝在料倉頂部，用于作為輸送管線與料倉間切換之用，具有切換方便，密封性好，結構緊湊，占地空間小的優點，是氣力輸送系統中重要的部件。
結構特點：
（1）QHF系列切換閥采用充氣式密封圈，閥門啟閉時，閥芯與密封圈之間無接觸，當閥門切換完成后，密封圈充氣實現彈性變形進行密封。
（2）QHF系列切換閥設有到位開關，并可將開關信號送入PLC，進行遠程控制。
（3）QHF系列切換閥采用氣缸驅動，切換方便迅速。
設備主要技術參
數
型號 | QHF-100 | QHF-125 | QHF-150 | QHF175 | QHF-200 | |
通經mm | DN100 | DN125 | DN150 | DN175 | DN200 | |
工作壓力 | 0.5Mpa | |||||
工作溫度 | 150℃ | |||||
工作介質 | 粉狀物料 | |||||
控制氣源 | 壓力 | 0.4~0.6Mpa | ||||
耗氣量 | 1-5L/min(切換時） | |||||

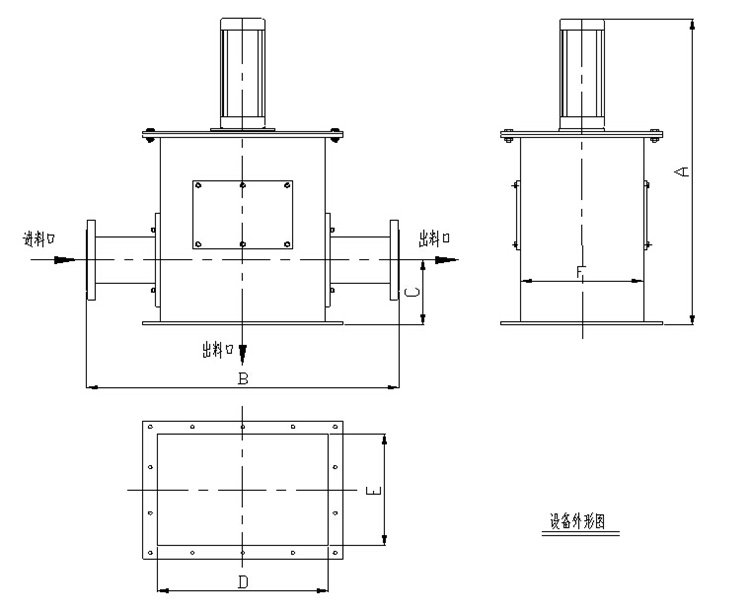

設備主要外形尺寸
型號 | A | B | C | D | E | F |
QHF-100 | 850 | 800 | 100 | 340 | 320 | 370 |
QHF-125 | 940 | 800 | 120 | 340 | 320 | 370 |
QHF-150 | 1020 | 800 | 180 | 510 | 400 | 450 |
QHF175 | 1100 | 880 | 240 | 580 | 430 | 480 |
QHF-200 | 1200 | 880 | 360 | 580 | 430 | 480 |
