RD系列旋轉閥
1233
RD系列旋轉閥為我公司設計開發的鎖氣型旋轉閥，上進料，下出料結構，上下法蘭為圓形，旋轉閥加工精度高，間隙可達到10-20絲，密封性好，適用于各種有壓差的鎖氣和定量給料的場合。可應用與氣力輸送的定量給料和帶壓容器的卸料鎖氣。
系列型號基本配置參數表
| 型號 | 口徑 | 容積L | 電機功率kw | 重量kg |
| RD125A | 5 | 1.8 | 0.37/0.55 | 102 |
| RD125B | 5 | 2.8 | 0.37/0.55 | 118 |
| RD150 | 6 | 4.3 | 0.55 | 140 |
| RD200 | 8 | 6.6 | 0.75 | 160 |
| RD250 | 10 | 12.6 | 0.75 | 200 |
| RD300A | 12 | 22 | 1.5 | 310 |
| RD300B | 12 | 31.5 | 1.5 | 400 |
| RD350 | 14 | 42 | 2.2 | 425 |
| RD400 | 16 | 60 | 2.2 | 520 |
| RD450 | 18 | 80 | 4.0 | 650 |
| RD500 | 20 | 120 | 5.5 | 1500 |
| RD600 | 24 | 160 | 5.5 | 1800 |
| RD800 | 32 | 200 | 7.5 | 2200 |
本系列有3種結構（單元）形式：

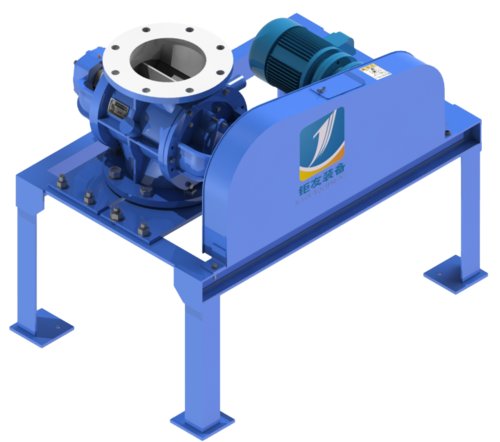

1）標配（底座型）旋轉供料器（適用于正壓氣力輸送的定量給料鎖氣）
本結構形式為標配底座型，旋轉閥及減速電機安裝于立式底座上，不需要再增加固定支撐鋼結構。利于設備的維護及使用。

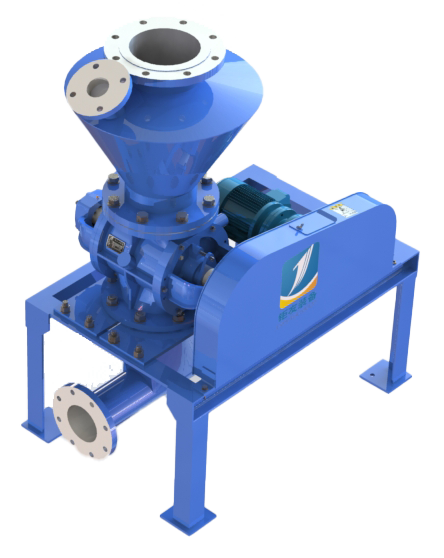

旋轉供料一體化單元，本機組對于正壓輸送的定量給料鎖氣裝置，進行了*科學的組合配置。供料單元采用了**設計的高速高性能旋轉供料器、以及脫氣抽氣室、混料加速室等。
結構特點：
1、結構緊湊、體積小、密封性能好，回轉漏氣量低。
2、供料能力線性性：容積效率隨轉速的變化小，適應轉速范圍廣。
3、壓力自適應性：容積效率隨運轉壓力的變化很小，自適應從低壓到中壓的工況范圍。
4、轉速高，高達60rpm,突破了高轉速下供料能力下降的世界性難題，增大了供料能力。
5、采用專有防卡技術，即使在高速狀態下輸送顆粒物料，也能平穩運轉，而且物料破碎率降低。

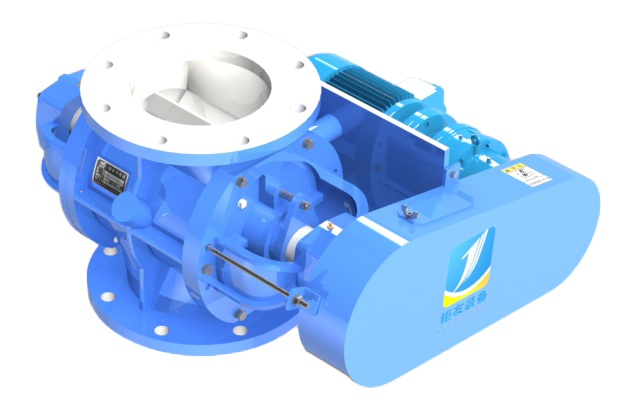

2）折彎板側掛式結構
該結構形式為電機側置型，通過連接板和主機連接，省去底座，適用于懸掛在容器料倉底部，結構緊湊，節約空間。

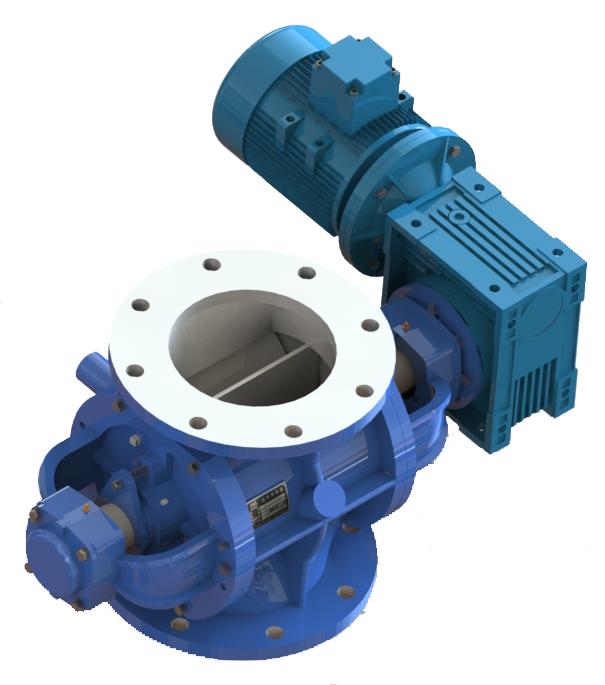

3）直聯傳動旋轉閥
