HTB系列懸架式耐腐耐磨工程塑料泵

HTB系列

直接聯系

江蘇省宜興非金屬化工機械廠有限公司

江蘇

產品規格型號

參考報價：

面議

型號：

HTB系列

關注度：

2882

創新點：

采用CAD模塊式優化結構設計，泵結構新穎可靠，零部件互換性好。整體重型懸架式軸承座支架，稀油潤滑球軸承，迷宮式密封，軸承支架同軸度好，穩定性高，剛性好，擾度小。葉輪有閉式和半開式兩種，閉式葉輪對工況適應性強，效率高，汽蝕值低，半開式葉輪適用于輸送含固體顆粒濃度大的液體。結構先進、效果更佳、工作效率比國內老型號產品高出5%～8%、結構緊湊、維修方便。過流部件采用工程塑料，其突出的優點是具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和非常的耐腐蝕性。

產品介紹

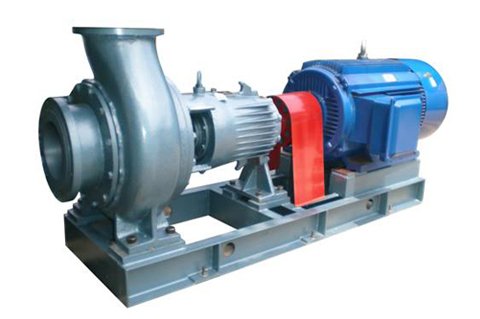

HTB系列懸架式耐腐耐磨工程塑料泵

一、產品簡介

該泵是由我公司在吸收國內外同類產品技術基礎上，依照ISO2858/5199國際標準開發設計的，采用CAD模塊式優化結構設計，泵結構新穎可靠，零部件互換性好。整體重型懸架式軸承座支架，稀油潤滑球軸承，迷宮式密封，軸承支架同軸度好，穩定性高，剛性好，擾度小。葉輪有閉式和半開式兩種，閉式葉輪對工況適應性強，效率高，汽蝕值低，半開式葉輪適用于輸送含固體顆粒濃度大的液體。結構先進、效果更佳、工作效率比國內老型號產品高出5%～8%、結構緊湊、維修方便。過流部件采用工程塑料，其突出的優點是具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和非常的耐腐蝕性。

二、使用范圍
●冶煉行業各種腐蝕性礦漿；硫酸磷肥業的稀酸、母液、污水、海水、含硅膠的氟硅酸，磷酸料漿；
●有色金屬冶煉業：適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿(壓濾機配用)電解液，污水等介質輸送.化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
●氯堿業：鹽酸、液堿、電解液等。
●水處理業：純水、高純水、污水。
●鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。
●濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。

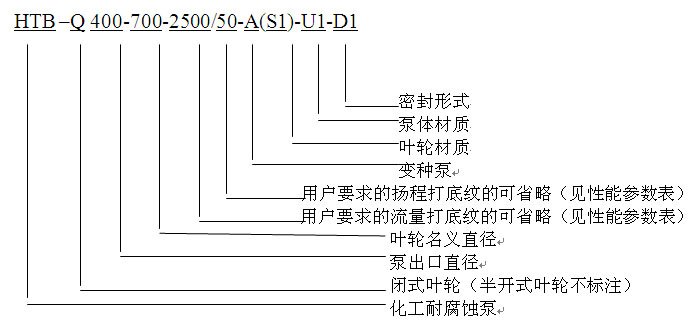

三、型號說明

葉輪材質代號

材質	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不銹鋼
材質	耐腐耐磨	耐溫耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不銹鋼
代號	S	S1	S3	S2	S4	S5	S6	G
備注	U型泵不標注

泵體材質代號

材質	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不銹鋼
材質	耐腐耐磨	耐溫耐磨	耐腐	改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不銹鋼
代號	U	U1	U3	U 2	U 4	U 5	U 6	G
備注

四、密封形式

密封形式	油封密封	填料密封	機械密封				付葉輪動力密封
密封形式	油封密封	填料密封	WB2 機械密封	硬對硬密封	雙端面密封	集裝式機械密封	填料密封	油封密封	油封密封	機械密封
代號	Y1	T	J	Y2	Y3	Y4	D	D1	D2	D3
備注		加冷卻水	配套清液泵	加冷卻水	加冷卻水	加冷卻水	加冷卻水		不加冷卻水	加冷卻水

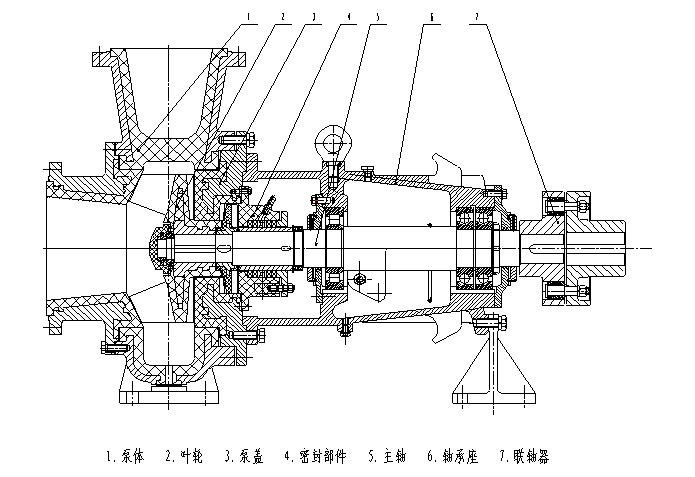

五、結構型式（先用這張結構圖,彩色結構圖后步提供）

六、詳細參數

參數 \ 型號	葉輪規格	額定轉速2900轉/分				額定轉速1450轉/分				軸承座	汽蝕余量（m）	重量（kg）
參數 \ 型號	葉輪規格	流量Q (m³/h)	揚程H （m）	電機功率N介質比重（Kw）	效率η %	流量Q (m³/h)	揚程 H（m）	電機功率N介質比重（Kw）	效率η %	軸承座	汽蝕余量（m）	重量（kg）
HTB32 -125	標準	7.5	22	2.2	40	3.75	5.5	0.55	35	K0	4.0	90
		12.5	20			6.3	5.0
		15.0	18			7.5	4.5
	A	5	20	2.2	27
	A	10	15	2.2	29
	B	7.5	16	1.5	28
	C	15	15	2.2	36
	C	10	18	2.2	34
HTB32 -160	標準	7.5	35	4.0	35	3.75	8.75	0.75	30	K1	4.5	145
		12.5	32			6.3	8.0
		15.0	30			7.5	7.0
	A	10	25	4.0	35
	A	15	23.5	4.0	36
	B	16.5	25	4.0	38
	B	20	22	4.0	39
	C	25	20	5.5	38
HTB32 -200	標準	7.5	51.8	7.5	34	3.75	12.9	1.5	28	K2	4.5	270
		12.5	50			6.2	12.5
		15.0	48			7.5	12
	A	5	48	7.5	20
	B	12	57	11	25
	B	16	54	11	27
	C	17.5	41	7.5	30
HTB32 -250	標準	7.8	83.1	15	27	3.9	20.8	3.0	20	K2	4.5	330
		12.5	80			6.3	20
		15	79			7.5	19.8
	A	20	60	15	30
	A	26	55.6	15	33
	B	17	83	18.5	29
	B	23	80	18.5	34
	C	25	70	18.5	31
HTB50 -160	標準	15	35.5	5.5	52	7.5	8.8	0.75	47	K1	4.	150
		25	32			12.5	8.0
		30	29			15.0	7.0
	A	20	28	5.5	45
	A	25	25		50
	B	40	20		52

HTB40 -200	標準	15	52	15	40	7.5	13.3	1.1	35	K2	5.0	250
		25	50			12.5	12.5
		30	48			15	12
	A	15	41	11	33.4
		20	40		34
		27	39		45
	B	25	40		40
	C	20	40		31
	C	30	35		36
HTB65 -160	標準	30	35	11	58	15	8.75	1.5	54	K1	4.5	170
		50	32			25	8
		60	29			30	7.13
	A	40	28	7.5	58
	B	60	25	11	48
	C	52	22	7.5	57
		65	18	11	54
		75	15	11	50
HTB50 -200	標準	30	57	22	52	15	14	2.2	48	K2	5.2	310
		50	50			25	12.5
		60	46			30	11.5
	A	43	42.5	15	48
		54	39		51
		60	36		49
	B	42	51	18.5	49.5
		58	47		55
		65	45		55.4
	C	70	41.5	18.5	55

參數 \ 型號	葉輪規格	額定轉速1450轉/分				軸承座	汽蝕余量（m）	重量（kg）
		流量Q （m3/h）	揚程H （m）	電機功率N 介質比重（Kw）	效率η %
HTB50 -315	標準	15	32.6	11	35	K3	5.2	610
		25	32
		32	30.9
HTB100 -315	標準	60	37	22	54	K3	5.5	730
		100	32
		120	30
	A	80	30	18.5	51
	B	110	20	15	52
	C	140	34	30	58
HTB100 -400	標準	80	51	37	52	K4	5.5	1000
		100	50
		120	48
	A	120	55	45	50
	B	150	48	45	50
	C	180	40	45	51
HTB125 -315	標準	120	38	37	65	K3	5.5	750
		200	32
		240	28
	A	200	22	30	64
	B	220	25	30	65
	C	250	24	30	65
	D	200	36	37	65
