RMD/RMI/IMC不銹鋼型
1781
杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，完全無泄漏
產品概述：

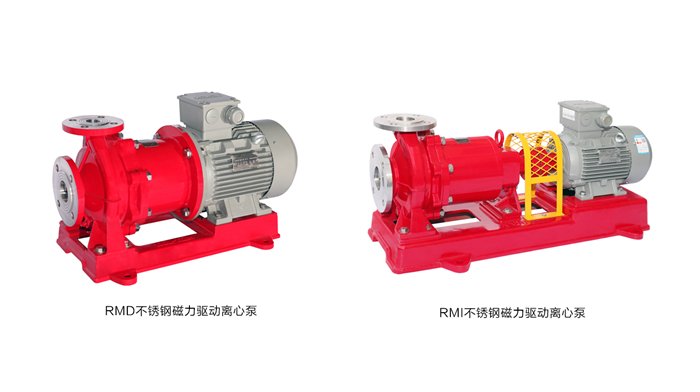

RMD/RMI不銹鋼磁力驅動離心泵（簡稱磁力泵），主要特點是利用磁聯軸器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵軸與電動機同步旋轉，無接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，完全無泄漏。此種類型的泵適用于輸送有毒、有害、易燃、易爆和貴重液體介質，是創建無泄漏、無污染文明車間、文明工廠的理想用泵。
應用領域
RMD/RMI系列磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、易揮發、有毒、貴重和各種腐蝕性液體的理想設備。
使用環境
RMD/RMI系列磁力泵其過流部件以奧氏體不銹鋼材質為主，也可以帶非金屬襯里或熱固體性塑料，這類泵統稱金屬磁力泵適用于輸送*大壓力16MPa，溫度不超過120℃，粘度不大于30x 10-6mzV/S的不舍鐵磁性質顆粒和纖維的液體。當輸送介質系統壓力大于1 6MPa．溫度超過120度．以殛需要配套保溫措施時．本單位可以進行特殊設計制造。
性能范圍（額定點）
口徑：32-300mm
流量：3.2-1000m3/h
揚程：8-150m
溫度：-20℃ - +120℃（根據需要定制+120℃ - +350℃）
壓力:0-1.6Mpa(根據需要定制1.6-30Mpa)轉向電動機方向順時針
功率：1.1-315KW
此為常規參數范圍，超出范圍可致電我公司，一邊準確選型。

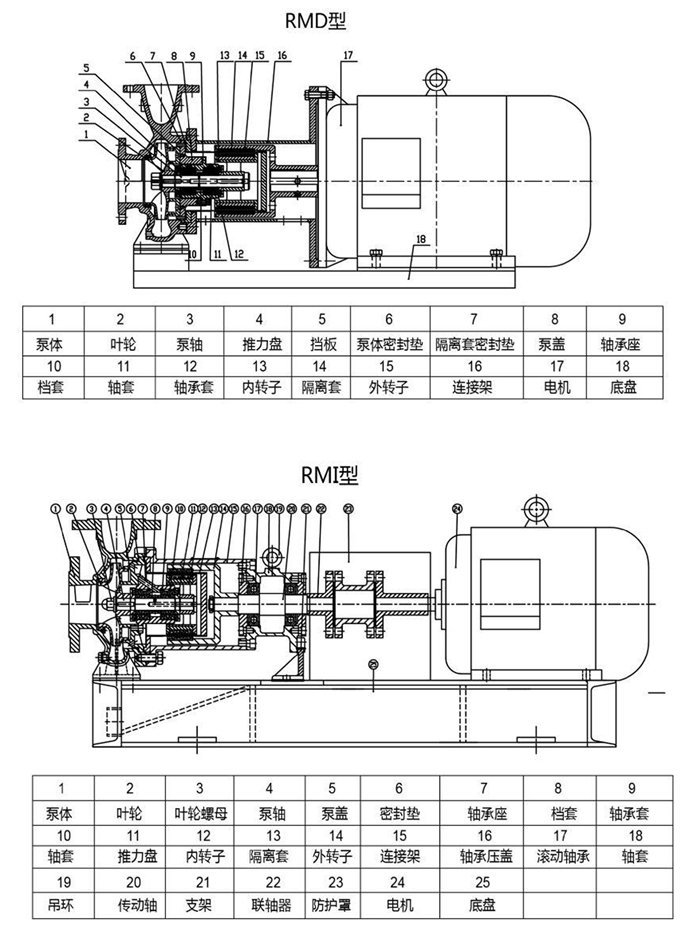

結構圖
RMD/RMI磁力泵主要由泵體、葉輪、泵軸、軸承、軸承體、隔離套、止推環、聯接架、磁傳動器等零部件組成。
詳見結構圖：
結構特點
+ 單級、單吸臥式離心泵。
+ CFD計算流體力學設計水力部件，流道寬，效率高，氣蝕性能好，徑向力小。
+ 過流部件采用精鑄模造型，尺寸準確，流道清爽光潔，效率高。
+ 選用高性能、高耐溫的永磁材料，確保足夠的磁力矩。
+ 低渦流的隔離套設計，使泵的效率更高。
+ 零部件設計模塊化，互換性好。
+ 滑動軸承和泵軸選用高硬度、高耐磨、高腐蝕的無壓燒結碳化硅，獨特的雙軸承對中定位結構設計，配以液體動力潤滑結構，保證泵運轉的可靠性和軸承的使用壽命。
+ 特殊的潤滑冷卻設計：內循環液流用于帶走隔離套上由渦流產生的熱量并潤滑滑動軸承，使泵軸向力自動平衡，保證泵的安全運行，合理的結構設計使所有內部循環系統都有足夠的壓力和流量保證泵穩定運行。
+ 隔離套具有完全排干介質（停泵維修時）和自動排空（啟動前灌注時）能力，一般用優質不銹鋼采用先進工藝制成。
+ 工況需要時可增加冷卻或加熱、保溫、便拆等裝置。

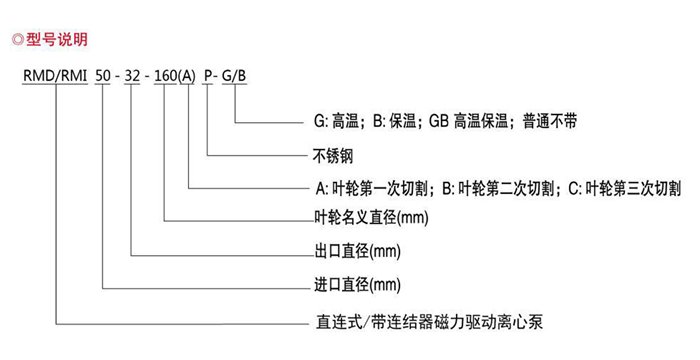

型號說明：
保護裝置：
1、負載控制器用于檢測電機的消耗功率，可以預先把電機消耗功率設置在一個安全區間內。當泵發生園氣蝕、斷漉、磁驅動打滑引起的低載或園各旋轉工件機械接觸引起的過載時，能自動切斷電源使泵停止運轉．從而保護泵免遭進一步損壞。
2、溫度傳感器通過檢測隔離套的溫麈間接檢測內部循環系統的溫度。如果溫度超過設定的范圍，它可以產生報警信號或以電信號去控制切斷電源，從而保護設備。
3、雙隔離套設計，可通過泄漏儀器監測內外層隔離套的泄精情況。確保磁力泵在更為嚴峻的場臺也能正常運行。
