JZJS型
直接聯系
江陰愛爾姆真空設備有限公司
江蘇
面議
JZJS型
4165
--
一、概況
JZJS型羅茨液環真空機組，是以ZJ型羅茨真空泵為主泵、以2BV或2BE型液環真空泵為前級泵的成套真空機組。可通過電接點真空表(真空繼電器)和電氣控制系統來實現羅茨真空泵、液環真空泵的自動啟、停，自動過載、過熱保護，并實現對各類儀表、閥門的自動控制。
二、結構特點
JZJS型羅茨液環真空機組是由一臺或幾臺羅茨真空泵與一臺液環真空泵串聯而成，具體結構如下圖。JZJS型機組以液環真空泵為前級泵且能在大氣至數千帕壓力范圍內長期工作，特別適用于抽吸濕度較大的氣體、含有較多水蒸汽及有一定腐蝕性和可凝性氣體。因此，羅茨液環真空機組可適合于:化工產品的真空蒸餾，真空蒸發，脫水結晶；輕紡工業的滌綸切片干燥、皮革制品的干燥，食品工業的冷凍干燥及電力工業三大件的真空浸漬，真空干燥等工藝。

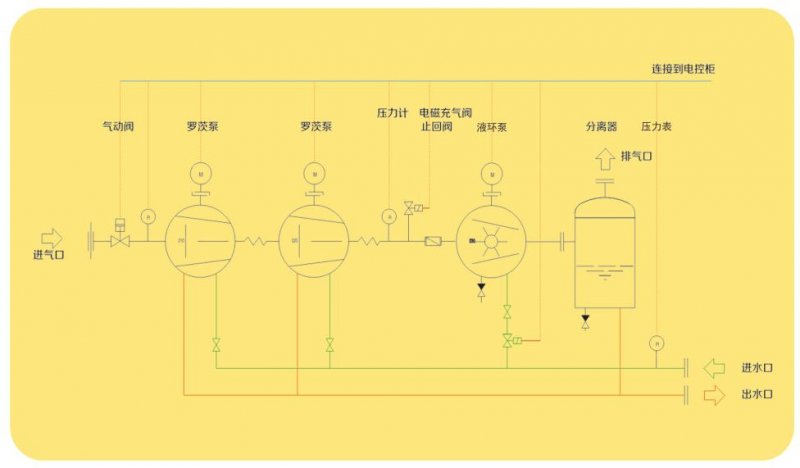

三、羅茨液環真空機組流程圖
四、JZJS型羅茨水環真空機組性能指標
|
指標 |
抽氣速率 |
極限壓力 |
機組組成泵型號 |
配用功率 |
進氣口 (mm) |
排氣口 |
||
|
主 泵 |
中間泵 |
前級泵 |
||||||
|
JZJS-70.111 |
70 |
500 |
ZJ-70 |
V5(6)111 |
7.7 |
80 |
50 |
|
|
JZJS-70.70.111 |
70 |
25 |
ZJ-70 |
ZJ-70 |
V5(6)110 |
9.9 |
80 |
50 |
|
JZJS-150.131 |
150 |
25 |
ZJ-150 |
V5(6)131 |
14 |
100 |
65 |
|
|
JZJS-150.70Z.111 |
150 |
25 |
ZJ-150 |
ZJ-70Z |
V5(6)111 |
10.7 |
100 |
50 |
|
JZJS-300.150.131 |
300 |
25 |
ZJ-300 |
ZJ-150 |
V5(6)131 |
18 |
150 |
65 |
|
JZJS-300.161 |
300 |
500 |
ZJ-1200 |
V5(6)161 |
19 |
150 |
80 |
|
|
JZJS-600.150.131 |
600 |
25 |
ZJ-600 |
ZJ-150 |
V5(6)131 |
19.5 |
200 |
65 |
|
JZJS-600.203 |
600 |
500 |
ZJ-600 |
E1 203 |
41 |
200 |
125 |
|
|
JZJS-1200.300.161 |
1200 |
25 |
ZJ-1200 |
ZJ-300 |
V5(6)161 |
30 |
250 |
80 |
|
JZJS-600.150.70.111 |
600 |
0.5 |
ZJ-600 |
ZJ-150 |
V5(6)111 |
16.2 |
200 |
50 |
|
JZJS-1200.300.150.131 |
1200 |
0.5 |
ZJ-1200 |
ZJ-300 |
V5(6)131 |
28 |
250 |
65 |
|
JZJS-2500.600.300.202 |
2500 |
0.5 |
ZJ-2500 |
ZJ-600 |
E1 202 |
50 |
300 |
125 |
|
JZJS-5000.1200.600.202 |
5000 |
0.5 |
ZJ-5000 |
ZJ-1200 |
E1 202 |
92 |
400 |
125 |
|
JZJS-10000.2500.1200.203a |
10000 |
0.5 |
ZJ-10000 |
ZJ-2500 |
E1 203 |
147.5 |
500 |
125 |
|
JZJS-20000.5000.2500.1200.203a |
10000 |
0.5 |
ZJ-20000 |
ZJ-5000 |
E1 203 |
147.5 |
500 |
125 |

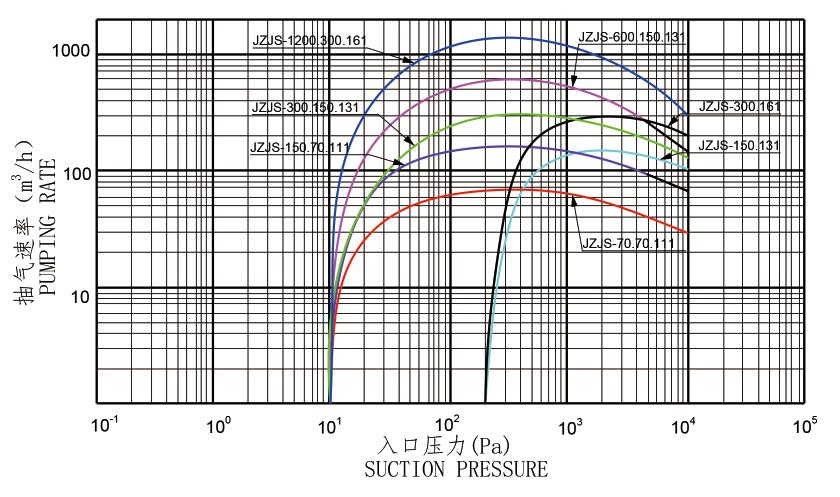

五、JZJS型羅茨水環真空機組性能曲線
