一、IHF氟塑料襯里離心泵概述
IHF單級單吸氟塑料合金化工離心泵是按國標設計并結合非金屬泵的加工工藝設計而成。泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪均采用金屬嵌件外包氟塑料整體燒結壓制成型，具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業，在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕性介質，是目前世界是*耐腐蝕設備之一
二、IHF氟塑料襯里離心泵特點
IHF氟塑料襯里離心泵 IHF型氟塑料泵 襯氟泵
IHF離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙（F46），泵蓋，葉輪和軸套均金屬嵌件外包裝式波紋管機械密封，靜環先用99.9%氧化鋁陶瓷或碳化硅，動環采用四氟填充材料，其特點是耐腐磨密封性能優越可靠。
IHF氟塑料合金化工離心泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

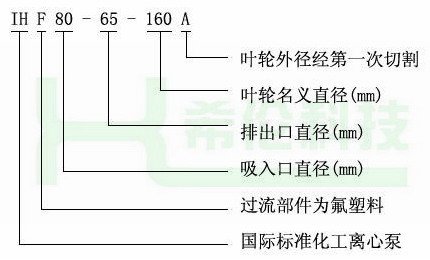

三、IHF氟塑料襯里離心泵型號意義

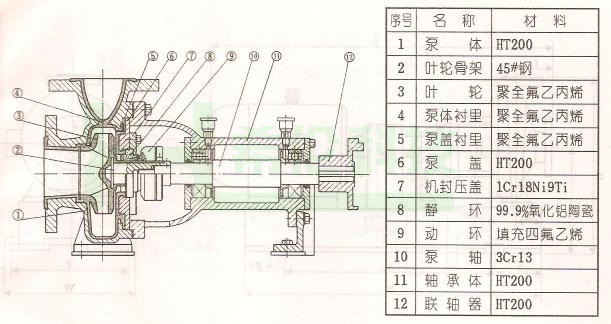

四、IHF氟塑料襯里離心泵結構圖
五、IHF氟塑料襯里離心泵性能參數
| 型 號 | 進口 | 出口 | 功率 | 流量 | 揚程 | 轉速 | 效率 | 汽蝕余量 |
| (mm) | (mm) | (KW) | (m3/h) | (m) | (r/min) | (%) | (m) | |
| IHF32-25-125 | 32 | 25 | 1.5 | 5 | 20 | 2900 | 44 | 2.3 |
| IHF32-25-125A | 32 | 25 | 1.1 | 4.5 | 16 | 2900 | 41 | 2.3 |
| IHF32-25-160 | 32 | 25 | 2.2 | 5 | 32 | 2900 | 40 | 2.3 |
| IHF32-25-160A | 32 | 25 | 1.5 | 4.2 | 28 | 2900 | 35 | 2.3 |
| IHF40-32-125 | 40 | 32 | 2.2 | 7.5 | 20 | 2900 | 45 | 2.5 |
| IHF40-32-125A | 40 | 32 | 1.5 | 6 | 16 | 2900 | 42 | 2.5 |
| IHF40-32-160 | 40 | 32 | 2.2 | 7.5 | 32 | 2900 | 40 | 2.5 |
| IHF40-32-160A | 40 | 32 | 1.5 | 6.8 | 28 | 2900 | 38 | 2.5 |
| IHF50-32-125 | 50 | 32 | 2.2 | 12.5 | 20 | 2900 | 54 | 3 |
| IHF50-32-125A | 50 | 32 | 1.5 | 11 | 16 | 2900 | 52 | 3 |
| IHF50-32-160 | 50 | 32 | 4 | 12.5 | 32 | 2900 | 48 | 3 |
| IHF50-32-160A | 50 | 32 | 3 | 11.7 | 28 | 2900 | 47 | 3 |
| IHF50-32-200 | 50 | 32 | 7.5 | 12.5 | 50 | 2900 | 42 | 3 |
| IHF50-32-200A | 50 | 32 | 5.5 | 11.7 | 44 | 2900 | 40 | 3 |
| IHF50-32-250 | 50 | 32 | 11 | 12.5 | 80 | 2900 | 35 | 3 |
| IHF50-32-250A | 50 | 32 | 7.5 | 11.7 | 70 | 2900 | 34 | 3 |
| IHF65-50-125 | 65 | 50 | 3 | 25 | 20 | 2900 | 64 | 3.5 |
| IHF65-50-125A | 65 | 50 | 2.2 | 22.3 | 16 | 2900 | 62 | 3.5 |
| IHF65-50-160 | 65 | 50 | 5.5 | 25 | 32 | 2900 | 59 | 3.5 |
| IHF65-50-160A | 65 | 50 | 4 | 23.4 | 28 | 2900 | 58 | 3.5 |
| IHF65-40-200 | 65 | 40 | 11 | 25 | 50 | 2900 | 54 | 3.5 |
| IHF65-40-200A | 65 | 40 | 7.5 | 23.4 | 44 | 2900 | 53 | 3.5 |
| IHF65-40-250 | 65 | 40 | 18.5 | 25 | 80 | 2900 | 50 | 3.5 |
| IHF65-40-250A | 65 | 40 | 15 | 23.3 | 70 | 2900 | 48 | 3.5 |
| IHF80-65-125 | 80 | 65 | 5.5 | 50 | 20 | 2900 | 69 | 4 |
| IHF80-65-125A | 80 | 65 | 4 | 45 | 16 | 2900 | 68 | 4 |
| IHF80-65-160 | 80 | 65 | 11 | 50 | 32 | 2900 | 68 | 4 |
| IHF80-65-160A | 80 | 65 | 7.5 | 47 | 28 | 2900 | 67 | 4 |
| IHF80-50-200 | 80 | 50 | 15 | 50 | 50 | 2900 | 64 | 4 |
| IHF80-50-200A | 80 | 50 | 11 | 47 | 44 | 2900 | 63 | 4 |
| IHF80-50-250 | 80 | 50 | 30 | 50 | 80 | 2900 | 50 | 4 |
| IHF80-50-250A | 80 | 50 | 22 | 45 | 70 | 2900 | 50 | 4 |
| IHF100-80-125 | 100 | 80 | 11 | 100 | 20 | 2900 | 75 | 5 |
| IHF100-80-125A | 100 | 80 | 7.5 | 89 | 16 | 2900 | 73 | 5 |
| IHF100-80-160 | 100 | 80 | 15 | 100 | 32 | 2900 | 74 | 5 |
| IHF100-80-160A | 100 | 80 | 11 | 93.5 | 28 | 2900 | 73 | 5 |
| IHF100-65-200 | 100 | 65 | 30 | 100 | 50 | 2900 | 72 | 5 |
| IHF100-65-200A | 100 | 65 | 22 | 93.5 | 44 | 2900 | 71 | 5 |
| IHF100-65-250 | 100 | 65 | 37 | 100 | 80 | 2900 | 69 | 4 |
| IHF100-65-250A | 100 | 65 | 30 | 93.5 | 70 | 2900 | 68 | 4.5 |

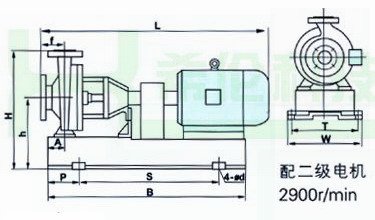

六、IHF氟塑料襯里離心泵安裝尺寸圖
七、IHF氟塑料襯里離心泵安裝注意事項
1. 泵的安裝是否合理，對泵的正常運行與使用壽命有極其重要的影響，故安裝和校正必須仔細進行。
2．對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。
3．待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母。
4．檢查泵的轉動部件是否有卡住擦碰現象,應嚴格檢查泵軸與電機的同軸度,可用薄片調整使其同心,*后用手轉動聯軸器,轉動輕松均勻無擦碰現象則為正常。
5．泵的安裝位置高于液面（在泵的吸程允許范圍內）時，應在吸入管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸入管路上按裝控制閥門和過濾裝置，以防止雜物吸入泵內，過濾面積應大于管路面積的3-4倍。
6．泵的吸入和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，以免把泵壓壞。
7．揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。
8．必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
八、IHF氟塑料襯里離心泵泵的起動、運轉與停止
1． 泵起動前應將泵內灌滿加足輸送的液體，嚴禁無液起動。
2． 關閉出口閥門，接通電源后馬上檢查泵的轉向必須按泵的轉向箭頭一致，嚴禁逆向運轉，
3． 泵起動后達到正常轉速時，再逐漸打開出口閥門，并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下，泵連續工作的時間不能超過3分鐘。
4． 停機時應先將出口的閥門關閉，然后再切斷電源。
