CHL型不銹鋼多級離心泵
直接聯系
上海臥泉泵業有限公司
上海
面議
臥泉泵業
CHL型不銹鋼多級離心泵
955
產品概述：
CHL，CHLK和CHLF（T）型不銹鋼臥式輕型多級離心泵配臥式加長軸電機，軸向吸入，徑向排出。泵的過流部件均為優質不銹鋼板沖壓焊接而成，使得泵亦可適用于輕度腐蝕性的介質。產品采用優良的水力模型和先進的制造工藝，具有適用范圍廣，節能，質量可靠等特點。

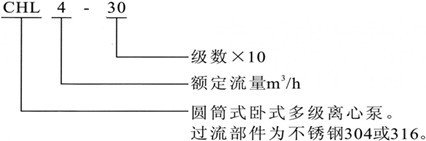

型號意義：
輸送液體：
●稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
●泵可以輸送諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
●當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
●泵是否適用于某一特定液體由多種因素決定，其中優越重要的是氯含量、PH值、溫度和溶劑、油的含量等。
工作條件：
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
優越大環境溫度：+40℃
優越大運作壓力：1MPa
優越大進口壓力受優越大運作壓力限制
介質酸堿性：PH4~9
電機：
●全封閉式風冷電機
●鋁殼
●安全等級：IP55、密封等級：F
●標準電壓：50Hz：1×220-240V 3×220-240V 3×380-415V
結構圖：
CHLK2 ,4（結構圖） | CHLK8 ,16（結構圖） |
|
|
序號（NO） | 名稱（Name） | 材料（Material） |
1 | 進出水段（Inlet and outlet section） | 不銹鋼（Stainless steel） |
2 | 連接管（Connection pipe） | 不銹鋼（Stainless steel） |
3 | 壓板（Clamp plate） | 不銹鋼（Stainless steel） |
4 | 葉輪（Impeller） | 不銹鋼（Stainless steel） |
5 | 軸（Shaft） | 不銹鋼（Stainless steel） |
6 | 堵頭（Gag） | 不銹鋼（Stainless steel） |
7 | 出水導葉（Water-out guide vane） | 不銹鋼（Stainless steel） |
8 | 機械密封（Mechanical seal） | |
9 | 電機端蓋（Motor end cover） | 鋁合金（Aluminunm alloy） |
10 | 底座（Base frame） | 鑄鐵（Cast iron） |
11 | 快速接頭（Quick joint） | 不銹鋼（Stainless steel） |
12 | 導葉（Guide vane） | 不銹鋼（Stainless steel） |
13 | 支持導葉（Support guide vane） | 不銹鋼（Stainless steel） |
14 | 導流器（Induccr） | 不銹鋼（Stainless steel） |
產品用途：
CHL，CHLK和CHLF（T）型不銹鋼臥式輕型多級離心泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
性能參數：
型號 | 揚程(m) | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
CHL2-20 | 14 | 2 | 0.37 | 2900 |
CHL2-30 | 21 | 2 | 0.55 | 2900 |
CHL2-40 | 28 | 2 | 0.55 | 2900 |
CHL2-50 | 35 | 2 | 0.55 | 2900 |
CHL2-60 | 42 | 2 | 0.75 | 2900 |
CHL4-20 | 15 | 4 | 0.55 | 2900 |
CHL4-30 | 22 | 4 | 0.75 | 2900 |
CHL4-40 | 30 | 4 | 0.75 | 2900 |
CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
CHL8-20 | 17 | 8 | 0.75 | 2900 |
CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
CHL8-40 | 34 | 8 | 1.5 | 2900 |
CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
CHL12-50 | 50 | 12 | 3 | 2900 |
CHL16-10 | 10 | 16 | 1.1 | 2900 |
CHL16-20 | 21 | 16 | 2.2 | 2900 |
CHL16-30 | 32 | 16 | 3 | 2900 |
CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
CHL20-20 | 21 | 20 | 2.2 | 2900 |
CHL20-30 | 33 | 20 | 4 | 2900 |
CHLF(T)2-20 | 14 | 2 | 0.37 | 2900 |
CHLF(T)2-30 | 21 | 2 | 0.55 | 2900 |
CHLF(T)2-40 | 28 | 2 | 0.55 | 2900 |
CHLF(T)2-50 | 35 | 2 | 0.55 | 2900 |
CHLF(T)2-60 | 42 | 2 | 0.75 | 2900 |
CHLF(T)4-20 | 15 | 4 | 0.55 | 2900 |
CHLF(T)4-30 | 22 | 4 | 0.55 | 2900 |
CHLF(T)4-40 | 30 | 4 | 0.75 | 2900 |
CHLF(T)4-50 | 38 | 4 | 1.1 | 2900 |
CHLF(T)4-60 | 45 | 4 | 1.1 | 2900 |
CHLF(T)8-10 | 8.5 | 8 | 0.75 | 2900 |
CHLF(T)8-20 | 17 | 8 | 0.75 | 2900 |
CHLF(T)8-30 | 25.5 | 8 | 1.1 | 2900 |
CHLF(T)8-40 | 34 | 8 | 1.5 | 2900 |
CHLF(T)8-50 | 42.5 | 8 | 2.2 | 2900 |
CHLF(T)12-10 | 9.5 | 12 | 0.75 | 2900 |
CHLF(T)12-20 | 19.5 | 12 | 1.2 | 2900 |
CHLF(T)12-30 | 29.5 | 12 | 1.8 | 2900 |
CHLF(T)12-40 | 39.5 | 12 | 2.4 | 2900 |
CHLF(T)12-50 | 50 | 12 | 3 | 2900 |
CHLF(T)16-10 | 10 | 16 | 1.1 | 2900 |
CHLF(T)16-20 | 21 | 16 | 2.2 | 2900 |
CHLF(T)16-30 | 32 | 16 | 3 | 2900 |
CHLF(T)16-40 | 43 | 16 | 4 | 2900 |
CHLF(T)20-10 | 9.5 | 20 | 1.1 | 2900 |
CHLF(T)20-20 | 21 | 20 | 2.2 | 2900 |
CHLF(T)20-30 | 33 | 20 | 4 | 2900 |
CHLF(T)20-40 | 44.5 | 20 | 4.4 | 2900 |

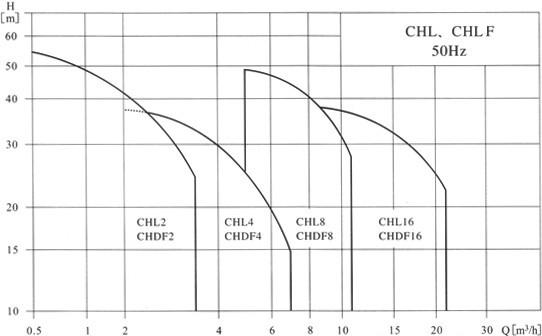

性能曲線圖：
下述條件適用于前面所示性能曲線。
●所有曲線都基于電機在恒速2900rpm的測量值。
●測試采用20℃不含空氣的水，運動粘度為1mm2／s。
●曲線容差符合ISO9906，附錄A。
●泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
性能表格：
型號 | CHL2 CHDF2 | CHL4 CHDF4 | CHL8 CHDF8 | CHL16 CHDF16 |
額定流量（m3/h） | 2 | 4 | 8 | 16 |
流量范圍（m3/h） | 1～3.5 | 1.5～8 | 5～12 | 8～22 |
優越大壓力（bar） | 5.5 | 4 | 5 | 4 |
電機功率（kw） | 0.37～0.75 | 0.37～0.75 | 0.75～2.2 | 2.2～3 |
溫度范圍（℃） | -15～+110 | |||
優越大效率（%） | 46 | 59 | 64 | 70 |
維修與保養：
運行中的維護與保養
1、進水管路必須高度密封，不能漏水、漏氣。
2、禁止泵在汽蝕狀態下長期運行。
3、禁止泵在大流量運行時，電機超電流長期運行。
4、定時檢査泵運行中電機電流值，盡量使泵在設計工況范圍內運行；
5、泵在運行過程中應有專人看管，以免發生意外。
6、泵每運行500小時應對軸承迸行加油。
7、泵迸行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢査，必要時可更換易損零件及軸承，機組大修期一般為一年。
機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨惰況下工作。
起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。
