平衡式虹吸破壞閥
848
HX-DP常開型虹吸破壞閥結構可以分為水腔、空氣腔、主副電磁操作機構及電氣 控制箱。水腔部分和輸水主管道相連接，空氣腔和大氣相通，主副電磁操作機 構安裝在閥門左右兩側，電氣控制箱根據具體設計要求配置安裝在就近的地方 。
閥門電氣控制模塊經通電后，主、副電磁操作機構被電磁鐵的吸力作用下，此 時閥門主軸移動，安裝在主軸上的兩片閥瓣橡膠密封圈和兩閥座相密封，這時 水腔和空氣腔的大氣被隔斷就形成虹吸。
閥門電氣控制模塊斷電，電磁鐵馬上分離，在蓄能彈簧的驅動作用下，主軸上 的兩片閥瓣向右移動，此時閥與閥座急速分開，由于主管道內負壓真空作用下 ，大氣經空氣腔急速涌進水腔內與主管道相通，破壞虹吸現象，實現分水斷流 。

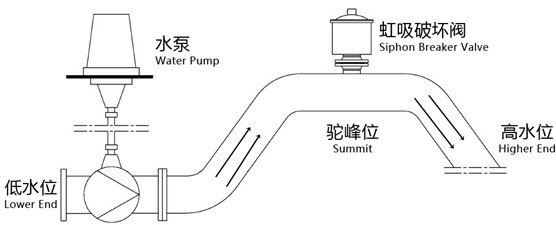

1、何為虹吸輸水管道？
一個低水位的水源往高水位的地方供水，管道的兩邊管子都淹沒在水里，在輸水過程種沒有接觸大氣的輸水方式，叫虹吸式輸水流道。
2、虹吸式輸水方式比直流式輸水是否節能？
虹吸式輸水可以節能30%以上的能量，是因為虹吸式輸水在輸水過程中是不需要能耗（理論上說），只需要水泵在啟動的時候泵水需要能耗，水在真空中輸水過程中是自流的，不需要能耗。
3、為什么要安裝虹吸破壞閥？
虹吸破壞閥是非常重要的設備，被大家忽略了。如果虹吸管道上沒有快速打開的虹吸破壞閥，對泵站是致命的。如果虹吸破壞閥沒有及時開閥，讓大氣進入母管道，破壞虹吸現象，高水位水到流到水泵里面，水泵葉輪到轉，會引起水輪飛逸事件，造成巨大的經濟損失。
4、哪里才是虹吸破壞閥正確的安裝位置？
虹吸破壞閥安裝在輸水管道出水口偏前15度位置，是因為這個位置是管道空氣聚集的地方，只要在這個地方安裝閥門是快速斷流的保證因素之一。
5、如何選擇正確的虹吸破壞閥型號？
理論計算上計算，虹吸破壞閥只需要取主管道的橫載面積的5-10%，就可以破壞虹吸現象。
HXDP壓力平衡式虹吸破壞閥只需要取主管道的橫載面積的5%
母管是1400mm, 它的橫載面積是0.7*0.7*3.14=1.54㎡
虹吸破壞閥 1.54*5%=0.08㎡
閥門選型： DN= *2*1.15=367mm
虹吸破壞橫載面積的5%
能量消耗率0.15%
HXQP氣動虹吸破壞閥只需要取主管道的橫載面積的8%
母管是1400mm, 它的橫載面積是0.7*0.7*3.14=1.54㎡
虹吸破壞閥 1.54*6%=0.093㎡
閥門選型： DN= *2*1.15=395mm
虹吸破壞橫載面積的6%
能量消耗率0.15%
HXZP自力虹吸破壞閥只需要取主管道的橫載面積的10%
母管是1400mm, 它的橫載面積是0.7*0.7*3.14=1.54㎡
虹吸破壞閥 1.54*10%=0.154㎡
閥門選型： DN= *2=510mm
虹吸破壞橫載面積的10%
能量消耗率0.15%
6、虹吸破壞閥可以代替虹吸式輸水管其他設備嗎？
虹吸式輸水管道斷流是2種方式，他們比較如下。
A、一種快速閘門（蝶閥）斷流。如果選蝶閥斷流，管道上需要配同口徑的蝶閥和阻尼式止回閥，還需要配檢修事故閘門。水泵停車時候，水流到轉止回閥關閉，這樣就可以斷流了。
B、一種是虹吸破壞閥斷流。水泵停車時候嗎，打開虹吸破壞閥，空氣進入管道，破壞真空就可以斷流。這個系統的閥門檢修很麻煩，需要很大工廠量。
上面2種斷流方式，一個小口徑的虹吸破壞閥可以代替大口徑的蝶閥和止回閥。這個系統閥門在管道外部，檢修非常簡單和經濟。
