一、流量計組成系統說明
DM系列智能型電磁流量計由測量管部件和轉換器部件兩部分組成。

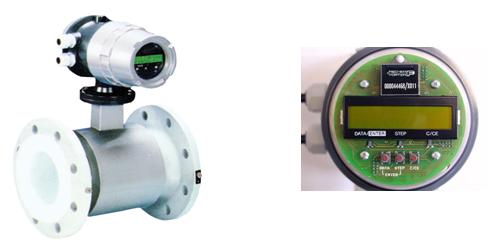

1-智能電磁流量計外觀 2-轉換器及液晶顯示器
二、流量計主要技術參數
1、型號說明
DM43F(一體型不防爆)
DM41F(分體型不防爆)
DM47F(一體型防爆)
DM48F(分體型防爆)
2、技術參數
儀表型號 | DM |
精度 | ±0.5%測量值(標準) ±0.2%測量值(高精度) |
介質溫度 | -25℃～+65℃（軟橡膠襯里），-25℃～+100℃（硬橡膠襯里）， -25℃～+75℃（聚氨酯橡膠襯里），-30℃～+250℃（硅氟橡膠襯里） -25℃～+180℃（PTFE襯里、PFA襯里） |
環境溫度 | －20 to ＋60℃ |
環境濕度 | 5-90%RH（相對濕度） |
介質導電率 | ≧5ｕs/cm |
勵磁方式 | 標準型：低頻勵磁 漿液型：高頻勵磁 |
安裝方式 | 一體型法蘭連接 分體型法蘭連接 |
電極材質 | 316、316L、Hc、Hb、Ti、Ta、Pt 其他 |
襯里材質 | 聚氯丁橡膠、聚氨酯橡膠、硅氟橡膠、PTFE、PFA 等 |
防護等級 | 傳感器 IP67（標準型）/ IP68（潛水型） 轉換器 IP67 |
供電電源 | 85-253 VAC 50 HZ 18-36 V DC |
防爆等級 | Exd[ia]iaq II CT5 |
電纜接口 | M20×1.5，1/2”NPT,其它 |
遠程通訊 | Hart-Protocol 協議，RS485，其他通訊協議 |
三、流量計技術特點 性能
1、DM系列智能型電磁流量計為智能型，具體體現為：
● 轉換器內部設有數字微處理器，各功能菜單為程序化設計，可通過液晶顯示檢查或修改流量計程序、流量計參數或流量計量程等。
● 顯示與按鍵：背光大屏幕液晶顯示，可顯示瞬時流量、累積流量、差值量以及報警顯示（勵磁開路報警、空管報警、流量超限報警）。
● 失電：儀表內部設計有不掉電時鐘，能存儲16次掉電記錄。
2、DM系列智能型電磁流量計液晶顯示，可顯示介質的瞬時流量和累積流量以及各種功能參數。
3、DM系列智能型電磁流量計修改儀表參數方式為：
● 現場可通過3個手動鍵修改
● 現場可通過HART協議，使用手操器修改
4、DM系列智能型電磁流量計防爆等級高：
增安型 Exd[ia]iaq II CT5
5、DM系列智能型電磁流量計防護等級高：
防護等級：IP67（標準型） 、 IP68（潛水型）
6、DM系列智能型電磁流量計材質齊全
電極材料：316、316L、Hc、Hb、Ti、Ta、Pt 其他
襯里材料：聚氯丁橡膠、聚氨酯橡膠、硅氟橡膠、PTFE、PFA 等
其他：可根據用戶需要制造
7、通訊協議： Hart-Protocol協議，RS485，其他通訊協議
