AE系列復合式呼吸閥
768
主要特點
 | 1、 精密鑄造閥體，表面催化鎳鈦合金層，再靜電環氧樹脂，耐磨，不脫落。 2、 內含蜂窩狀骨架設計，能承受水流的沖擊，保證在正常工作中隨水壓。 3、 雙杠桿設計使浮球運動按指定軌跡運動，克服了傳統呼吸閥的不良性能。 4、 外包膠不銹鋼軸，能降低沖擊，克服磨損，解決了小排氣口漏水的現象。 5、 防污不銹鋼網有效防止污水中漂浮物對密封的影響。 6、 雙唇、雙線密封設計保證密封安全可靠。 倒錐型設計*易產生湍流，氣液分離充分，便于排出氣體 |

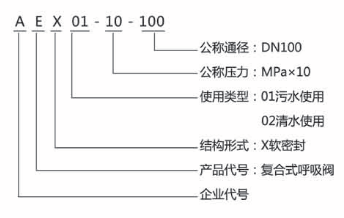

型號編制說明
三種功能
1、 排除大量空氣
當水進入管道時，由于管道內原有大量空氣隨著水進入管道，管內的空氣會隨水位的升高由呼吸閥排出。此時浮球由下死點運動到上死點，此時呼吸閥處于系統關閉狀態。
2、 系統中排氣
浮球隨水位的上升關閉了大小排氣口，但管道內部空氣隨著水漢繼續聚集到呼吸閥的上部，氣體越聚越多會使閥內液面下移，液面下降后浮球下降，小排氣口裸露，氣體排出，液面恢復，小排氣口關閉，如此周而復始。
3、 吸入大量空氣
當管道被排空或破裂時，管內壓力突降，呼吸閥的呼吸系統會自動處于打開狀態，高速倒入大量空氣，以維持管道路內壓力平衡，保護管道不被破壞。
復合式呼吸閥的口徑選擇
1、 在正常管道上，當管道為水平時，每500米設置一只復合式呼吸閥，閥的口徑大小為管道通徑的1/5至1/10，即：DN1000的輸送管道選擇DN100至DN200口徑的呼吸閥。
2、 當管道為趴坡時，每個高點設置兩只復合式呼吸閥，閥的口徑大小為管道通徑的1/5至1/10的呼吸閥。（見配置復合式呼吸閥的管線位置圖）
