YH23/33P系列
直接聯系
山東裕鴻閥門股份有限公司
面議
YH23/33P系列
3287
產品特點：
創新設計、品質優良、外觀精美、小巧玲瓏、性能穩定、替代進口。
應用范圍：
科研實驗室、分析測量儀器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業等自動化控制。
技術參數:
公稱通徑 | DN1-25 |
原理結構 | 分步直動式、先導式 |
閥體材質 | 黃銅、SS304 |
密封材料 | NBR、FKM、PTFE |
環境溫度 | -10℃~+60℃ |
流體溫度 | T2：-10℃~+80℃，T3：-10℃~+120℃ |
適用流體 | 氣體、液體 (無固體雜質) |
流體粘度 | ≤22mm2/S |
連接方式 | 內螺紋 |
安裝方式 | 水平安裝，線圈向上 |
防護等級 | IP65 |
電氣參數：
電源電壓 | 220V AC 50/60Hz 24V DC |
先導式功率 | AC：DN≤2.5mm,24VA; ≥8mm,34VA. |
直動式功率 | AC：DN≤2.5mm,19VA; ≥8mm,35VA. |
電壓公差 | ±10% |
電氣連接 | 普通型：標準接線盒、引線 |

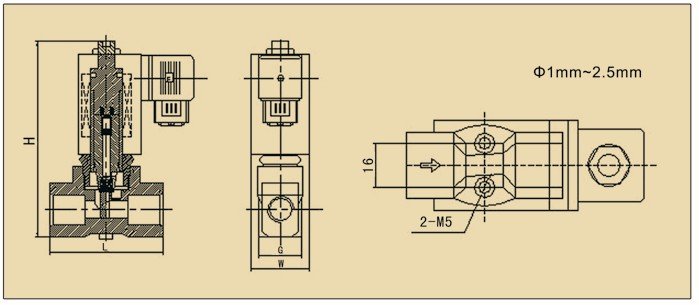

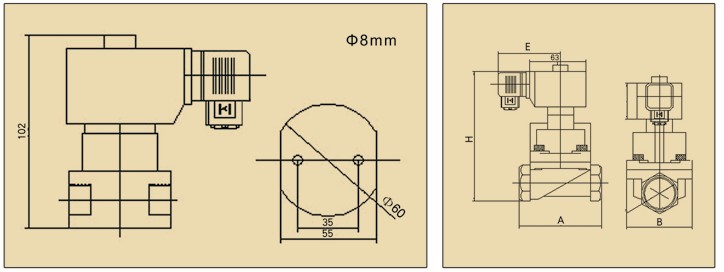

規格參數:
常閉型2/2 NC
型號規格 | 接口G | 通徑[mm] | Cv值 | **工作壓力[Bar] | 外形尺寸[mm] | |||||||
氣、水 | 油≦22mm2/S | A | B | C | D | M | ||||||
AC | DC | AC | DC | |||||||||
YH23P01 | G1/8、1/4 | 1 | 0.04 | 100 | 75 | 100 | 75 | 40 | 29 | 83 | 16 | M5 |
YH23P01.2 | G1/8、1/4 | 1.2 | 0.05 | 90 | 70 | 90 | 70 | 40 | 29 | 83 | 16 | M5 |
YH23P01.5 | G1/8、1/4 | 1.5 | 0.08 | 75 | 50 | 75 | 50 | 44 | 31 | 81 | 16 | M5 |
YH23P02 | G1/8、1/4 | 2 | 0.14 | 35 | 30 | 35 | 30 | 44 | 31 | 81 | 16 | M5 |
YH23P02.5 | G1/8、1/4 | 2.5 | 0.23 | 20 | 15 | 20 | 15 | 44 | 31 | 81 | 16 | M5 |
YH23P08 | G1/8、1/4 | 8 | 1.2 | 90 | 70 | 70 | 50 | 55 | 60 | 103 | M5 | |
YH23P015 | G1/8、1/4 | 15 | 4.2 | 75 | 55 | 55 | 35 | 75 | 52 | 130 | DN15~DN25不帶固定安裝孔 | |
YH23P020 | G3/4 | 20 | 7 | 65 | 50 | 50 | 30 | 85 | 60 | 141 | ||
YH23P025 | G1 | 25 | 11 | 55 | 45 | 45 | 30 | 100 | 70 | 148 | ||
備注：YH26P為直動活塞式；YH33P先導活塞式。
優化建議：
① 流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象。
