活塞式不銹鋼電磁閥
直接聯系
上海力典閥業有限公司
上海
面議
力典
活塞式不銹鋼電磁閥
1326
| 適用范圍 | 技術參數 | |||
| 適用于工業爐窯、干燥設備、制藥機械、真空設備、水廠虹吸管路、航天、石油化工、電力裝備、鋼鐵、電鍍涂裝、燃氣燃油、環保設備、吹灰除塵、紡織印染、暖通空調、釀酒、食品、水處理等控制系統。 | 介質溫度：C2: -20℃～90℃ C5： -25℃～220℃ | |||
| 工作壓力：0～10bar 0.3～16bar，1～64bar可以定做 | ||||
| 運作方式：直動式 先導式 | ||||
| 工作型式：常閉型、常開型 | ||||
| 功能選項 | 閥體材質：SS304 | |||
| 代號 | 功能選項 | 功能說明 | 密封材質：NBR、FKM、PTFE、紫銅 | |
| NO | 常閉型 | 通電閥開，斷電閥關 | ||
| K | 常開型 | 通電閥關，斷電閥開 | 電氣參數 | |
| E | 防爆型 | 防爆等級：ExdII BT4 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |
| S | 手動 | 手動功能 | 線圈參數：普通線圈IP54 ，防爆線圈IP65 | |
| X1 | 信號反饋 | 無源機械觸點，適用氣體介質 | 額定功率 | AC DN≤25mm 45VA,DN≥32mm,70VA |
| N | 帶止回功能 | 限制流體單向流動，防止倒流 | DC DN≤25mm 40W ,DN≥32mm,65W | |
| J | 節能模塊 | 降低線圈溫升和功耗 | 電器公差：±10% | |
 |
| 規格參數表(螺紋連接) (*常閉型1～64公斤級都可定做） | |||||||

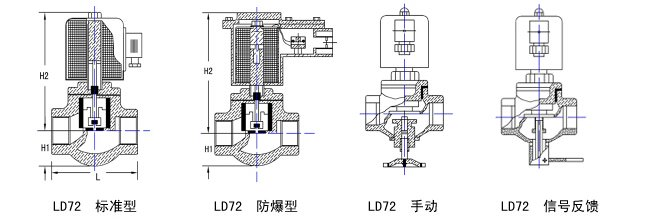

| 型號 | 通徑mm | Kv值 | L | H1 | H/常開/防爆 | 工作壓力（bar） | |
| 常閉型 | 常開型 | ||||||
| LD7215 | 15 | 2.8 | 80 | 26 | 145/165/175 | 0～10/0.3～16 | 1～8 |
| LD7220 | 20 | 5.4 | 82 | 31 | 148/168/178 | 0～10/0.3～16 | 1～8 |
| LD7225 | 25 | 8.5 | 105 | 35 | 155/175/185 | 0～10/0.3～16 | 1～8 |
| LD7232 | 32 | 14 | 105 | 45 | 158/178/188 | 0～10/0.3～16 | 1～8 |
| LD7240 | 40 | 18 | 120 | 55 | 176/196/206 | 0～10/0.3～16 | 1～8 |
| LD7250 | 50 | 28 | 140 | 56 | 186/206/216 | 0～10/0.3～16 | 1～8 |
| 優化建議 |
| *流體溫度一定要按實際提供給我們，否則虛報高溫將會使生產時公差系數和密封配置不當，而引起泄露。 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。 |
| *閥體標注方向必須與介質流向一致。 |
| *防爆場合建議不要選擇帶信號反饋功能，因為防爆信號反饋裝置的成本比普通的要貴數倍，若必須請咨詢我司。 |
