ZJHP
4851
--
口徑：20~200mm
特點：等百分比、線性
歐系精裝、控制精確、密封性好、設計先進、品質優良
技術精湛、結構優越、流動平穩、響應迅速、替代進口
壓降損失小、輸出力穩定、流量系數大、通道光滑截面相等
調節范圍廣、流量特性精度高、頂部導向結構、手輪操作簡便
| 閥體 | |
| 形 式 | 直通單座鑄造球型閥 |
| 公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、792-94等 |
| 材 料 | 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |

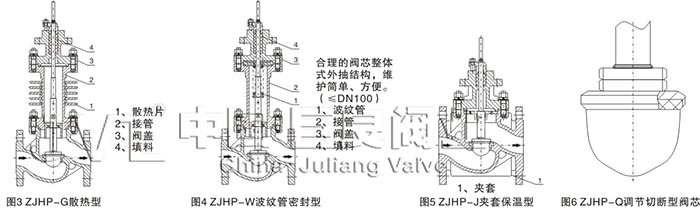

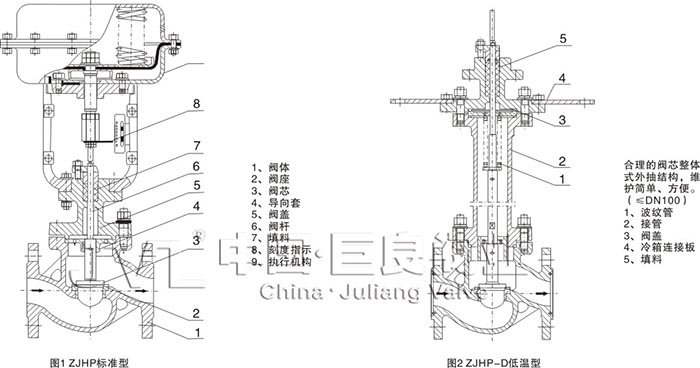

| 結構形式 | （詳見圖1-圖5） |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | 等百分比特性和線性特性 |
| 材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
| 執行機構 | |||||
| 型 式 | ZHA/B多彈簧薄膜執行機構 | ||||
| 型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140-400KPa | ||||
| 氣源接口 | RCl/4" | ||||
| 環境溫度 | -30-70℃ | ||||
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 性能 | ||||
| 項 目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回 差% | ≤3.0 | ≤1.0 | ||
| 死 區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | 土2.5 | ±1.0 |
| 終點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | 土2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄漏量1/h | 0.01%X閥額定容量 | |||
| 可調范圍R | 30:1 | |||
| 額定流量系數Kv、額定行程、配用執行機構型號 | |||||||||||||||
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 閥座直徑DN（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | ||||||||||
| 配用執行機構型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||||||
| 允許壓差 | ||||||||||||||||
| 公稱通徑DN (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| 閥座直徑DN (mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 執行機構 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||||
| 作用 方式 | 氣源壓力 (Kpa) | 彈簧范圍 (Kpa) | 允許壓差△(bar) | |||||||||||||
| 氣關 | 140 | 20~100 | 64 | 61.9 | 39.6 | 22.3 | 21.4 | 8.7 | 5.6 | 3.5 | 3.4 | 2.2 | 1.4 | 1.5 | 1 | 0.6 |
| 250 | 20~100 | 64 | 64 | 64 | 64 | 64 | 56.8 | 36.4 | 23 | 22.1 | 14.3 | 9.1 | 9.5 | 6.6 | 3.7 | |
| 400 | 40-200 | 64 | 64 | 64 | 64 | 64 | 64 | 50.4 | 31.8 | 30.6 | 19.8 | 2.6 | 13.2 | 9.2 | 5.2 | |
| 氣開 | 140 | 20~100 | 44.6 | 30.9 | 19.8 | 11.6 | 7 | 4.4 | 2.8 | 1.8 | 11.7 | 1.1 | 0.7 | 0.7 | 0.5 | 0.3 |
| 250 | 40-200 | 64 | 64 | 59.4 | 33.4 | 21.4 | 13.1 | 8.1 | 5.3 | 5.1 | 3.3 | 2.1 | 2.2 | 1.5 | 0.9 | |
| 400 | 80-240 | 64 | 64 | 64 | 64 | 49.9 | 30.5 | 19.5 | 12.5 | 11.8 | 7.8 | 5 | 5.1 | 3.6 | 2.1 | |
| 備注：對于波紋管密封調節閥，**允許壓差為10bar，表中數值若小于10bar則不變，若大于10bar則取l0bar. | ||||||||||||||||
ZJHP精巧型氣動薄膜單座調節閥，由單座閥體與氣動執行機構組成。精小型單座閥體結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便。壓籠便拆式結構設計，解決了傳統擰入式閥座，現場維修困難，維護成本高等問題。適用于泄漏量要求嚴格、閥前后壓差低殛有一定粘度和含少量纖維介質的場合。
