JL600-D2
直接聯系
上海巨良電磁閥制造有限公司.
面議
JL600-D2
4783
--
口徑：DN50~800mm
特點：防爆、開關、定位器
國產精品、技術精湛、應濟適用
通道流暢、運動平穩、應用廣泛
啟閉扭矩小、操作靈活方便、省力節能
耐高溫、耐高壓、耐腐蝕、耐磨損、使用壽命長
三維偏心原理設計、蝶板開啟瞬間分離密封面
多層次密封結構、密封性能**
技術規范
| 設計依據 | GB標準 | ANSI標準 | |
| 設計標準 | GB/12238 | API609 | |
| 結構長度 | 對夾式鏈接 | GB12221 | ANSI B16.10 ANSI B16.5(2-24") |
| 連接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.47(26-32") | |
| 實驗和檢驗 | JB/T9092 | API598 | |
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | |||
| 技術參數 | |
| 公稱通徑 | DN50~800mm |
| 連接方式 | 對夾式 |
| 氣缸選配 | JLAT系列、JLGT系列、JLAW系列、進口執行器系列 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型、調節型、三段式（開度可選） |
| 公稱壓力 | 16、25、40bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用:4~8bar、單作用:5~8bar |
| 介質溫度 | W1:-40~180℃、W3：-30~425℃、W4：-40~425℃ |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y） |
| 備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型 | |
| 附件選型 | |
| 電磁閥 | 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明 |
| 氣源處理三聯件 | 對氣源進行穩壓、過濾、氣缸潤滑 |
| 限位開關 | 遠程反饋開關信號 |
| 手操機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |

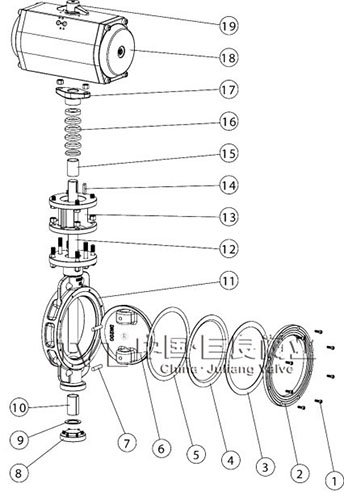

| 主要零件材質表 | |||||||||
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||||
| C | P4 | P6 | C | P4 | P6 | ||||
| 1 | 內六角螺絲 | 1Gr18 Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni 12Mo2Ti | 11 | 閥體 | WCB | ZG1Cr18 Ni12Mo2Ti | ZG1Cr18Ni 12Mo2Ti |
| 2 | 閥蓋 | WCB | 1Gr18Ni9Ti | ZG1Cr18 Ni12Mo2Ti | 12 | 閥桿 | 1Cr13 | 1Gr18Ni9Ti | 1Cr18Ni12 Mo2Ti |
| 3 | 墊片 | 1Gr18 Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni 12Mo2Ti | 13 | 連接支架 | WCB | WCB | WCB |
| 4 | 閥座 | PTFE. 不銹鋼+柔性石墨 | 14 | 鍵 | 45 | 45 | 45 | ||
| 5 | 墊片 | 1Gr18 Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni 12Mo2Ti | 15 | 襯套 | PTFE.復合軸承 | ||
| 6 | 蝶板 | WCB | ZG1Cr18Ni 12Mo2Ti | ZG1Cr18 Ni12Mo2Ti | 16 | 填料 | PTFE.柔性石墨 | ||
| 7 | 圓柱銷 | 45 | 1Gr18Ni9Ti | 1Cr18Ni 12Mo2Ti | 17 | 壓蓋 | WCB | ZG1Cr 18Ni9Ti | ZG1Cr18Ni 12Mo2Ti |
| 8 | 下蓋 | WCB | ZG1Cr18Ni 12Mo2Ti | ZG1Cr18 Ni12Mo2Ti | 18 | 氣動裝置 | 擠壓鋁合金 | ||
| 9 | 墊片 | PTFE.不銹鋼+柔性石墨 | 19 | 位置指示器 | 塑料 | ||||
| 10 | 襯套 | PTFE.復合軸承 | |||||||
| 備注：其他零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型 | |||||||||
