手動回轉式調節閥,T40H手動回轉式調節閥

手動回轉式調節閥,T40H手動回轉式調節閥介質在水管道上,一般裝在低、次中壓、中壓鍋爐給水或高加疏水管道上面,鍋爐給水管上面安裝的是給水調節閥,供調節給水流量,以此來滿足鍋爐和負荷運行的需要。可配用電動執行裝置,實行遠程自動化操作。

手動回轉式調節閥工作原理和結構說明　　
【1】主要由閥體、閥桿、閥座、閥蓋、閥瓣和指示板等部件組成。

【2】閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。

【3】閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍是與閥門的開關范圍一致。

【4】回轉式手動調節閥是通過遠距離控制器來操縱，回轉角度為60℃。

手動回轉式調節閥存放安裝使用注意事項　
【1】回轉式手動調節閥應存放在空氣干燥的室內，通路兩端必須堵塞。不允許堆置存放。

【2】調節閥如果長期存放應要定期檢查，清除污垢，在各運動部件及加工面上應涂上防銹油漆，防止生銹。

【3】回轉式手動調節閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
【4】回轉式手動調節閥必須按圖示箭頭所指介質流向進行安裝。

調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。根據流通能力Cv值大小查表，就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中，調節閥門起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些*終控制元件去完成。*終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間，*終控制元件完成了必要的功率放大作用。

調節閥流量特性

　　調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關系。調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。調節閥等百分比特性、調節閥線性特性、調節閥拋物線特性。
三種注量特性的意義如下：
（1）等百分比特性（對數）
　　等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。
（2）線性特性（線性）
　　線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。
（3）拋物線特性
　　流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。
　　從上述三種特性的分析可以看出，就其調節性能上講，以等百分比特性為**，其調節穩定，調節性能好。而拋物線特性又比線性特性的調節性能好，可根據使用場合的要求不同，挑選其中任何一種流量特性。
（4）流量系數Kv
調節閥的流量系數Kv，是調節閥的重要參數，它反映調節閥通過流體的能力，也就是調節閥的容量。根據調節閥流量系數Kv的計算，就可以確定選擇調節閥的口徑。為了正確選擇調節閥的口徑，必須正確計算出調節閥的額定流量系數Kv值。調節閥額定流量系數Kv的定義是：在規定條件下，即閥的兩端壓差為10Pa，流體的密度為lg/cm，額定行程時流經調節閥以m/h或t/h的流量數。

聯系我們

上海雄工閥門有限公司

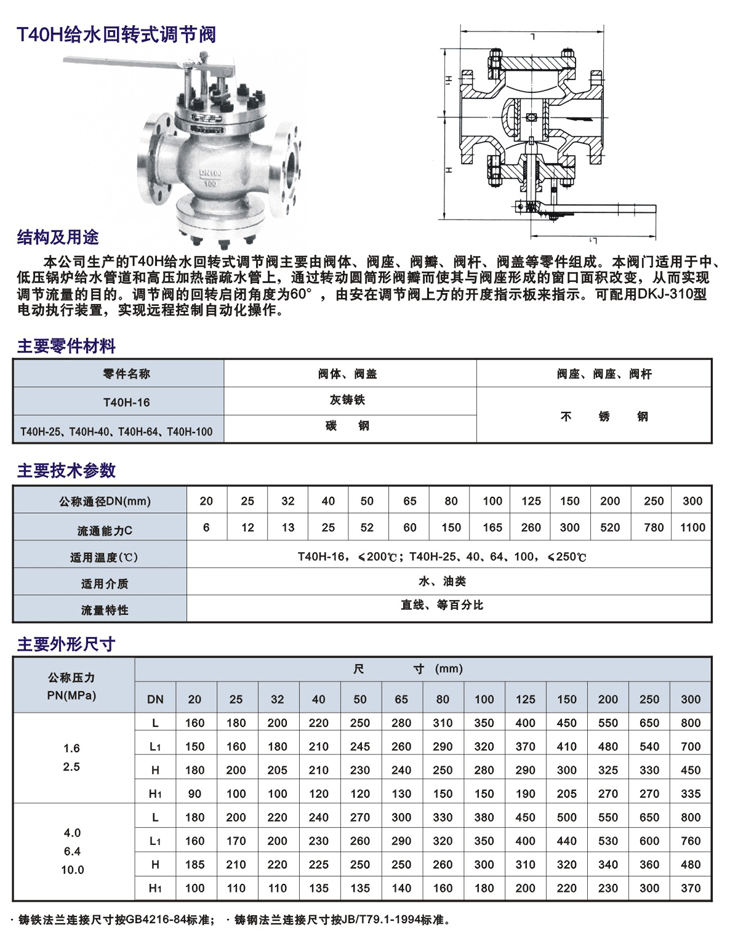

手動回轉式調節閥,T40H手動回轉式調節閥參數尺寸圖：
