MDSVP5600
直接聯系
麥德勝電氣（中國）有限公司
面議
MADSHEN
MDSVP5600
4690

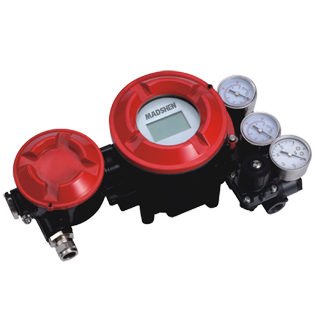

MDSVP5600系列智能閥門定位器由美國設計和技術在中國推出的智能型二線制現場儀表，作為氣動閥門的重要配套控制部件，廣泛運用于石油、化工、電力、冶金、輕工等領域。

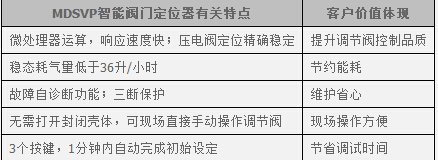

1、MDSVP的電氣結構原理，避免了傳統定位器因機械特性帶來的輸出震蕩、零點漂移等性能不穩定的弱點，使調節閥控制更平穩。
2、德國原裝壓電閥動作時間<20ms，定位精度高，可減小因定位不準導致的閥位開度震蕩，提升調節閥控制精度。
3、MDSVP的閥門特性修正曲線和分程控制功能，可擴充調節閥應用范圍。
4、MDSVP采用特殊的結構設計，在內部形成微震壓，隔絕外部氣體對腔體的滲透，更適應復雜惡劣的工況條件。
5、MDSVP電氣轉換單元采用無機械、全密封結構，德國原裝壓電閥平均無故障開關次數高達20億次，可靠性極高。
6、MDSVP自帶流量調節裝置，可通過底座調節鈕精確控制輸入到執行機構的空氣流量，從而消除小容量執行機構的振蕩現象。
7、MDSVP自帶三斷保位，無需外配電磁閥、鎖止閥等附件就可實現閥位自保輸出或開關量連鎖切換，可避免調節閥動作失效而危及生產。
8、MDSVP采用美國**電氣轉換技術和德國原裝壓電閥組，穩態耗氣量小于36升/小時（常規定位器為400升/小時），一年能節省用電1400余度（石化能耗計算國家標準）。
9、MDSVP可1分鐘內自整定零點及行程，現場調教無需外接信號源；大批量的應用，可以通訊下載參數；所有操作只需3個按鍵完成。
10、MDSVP帶雙排7字液晶、旋轉開度和可選壓力表顯示，能清晰直觀的反應現場工況。
11、MDSVP獨有的緊急模式，可在現場不打開封閉殼體的情況下直接手動操作調節閥。
型號 | MDSVP500 | MDSVP5500 | MDSVP5600 | ||
壓電閥 | 產地 | Altenstadt | |||
型號 | P6系列 | P9系列 | |||
氣指標 | 氣源標準 | 符合ISO 8573-1 固體顆粒尺寸和密度：等級2 油濃度：等級2 壓力工況露點：2 級或至少低于*低環境溫度10K | |||
氣源壓力 | 0.14~0.7Mpa | ||||
泄漏量 | <0.6L/H | ||||
穩態耗氣量 | <36L/H | ||||
輸入輸出 | 適應執行機構 | 單、雙作用 | |||
行程范圍 | 直行程10~100mm；角行程30~120° | ||||
輸入信號 | 4~20mA，*小輸入電流3.6mA；可設定分程控制起點和終點 | ||||
反饋信號 | 4~20mA | ||||
開關輸入 | 干節點，用于自保聯鎖功能 | ||||
開關輸出 | - | 2路24V 2A行程開關，2路電子開關 | - | ||
輸出特性修正 | 線性、等百分比（1：25，1：33，1：50）、快開、用戶自定義20段曲線 | ||||
通訊方式 | HART | ||||
顯示方式 | 液晶顯示 | 2排7字，尺寸22×38mm | |||
開度顯示 | - | 0~100%，可旋轉 | - | ||
壓力表顯示 | 2~3壓力表選配 | ||||
組態操作 | 自整定 | 自整定閥門零點及滿量程，*小死區和*小預判 | |||
自診斷 | 整定過程、閥位超限、閥門堵轉 | ||||
就地手動操作 | 3個按鈕就地手動操作閥位開度 | ||||
精度 | 死區 | 0.1~10% | |||
線性度 | 0.5% | ||||
靈敏度 | 0.1% | ||||
重復性 | 0.2% | ||||
防雷 | 外殼電壓保護水平 | - | 線－線：65V 線－地：<700V | ||
響應時間 | - | 線－線：<4ns 線－地：<20ns | |||
電流沖擊峰值 | - | 10KA | |||
電壓沖擊峰值 | - | 20KV | |||
工作環境 | 環境溫度 | -20~70℃ | |||
環境濕度 | 5~95%RH | ||||
抗振性能 | 15~150Hz/2g | ||||
防護等級 | IP65 | ||||
防爆等級 | Exia IIcT4~T6 | Exd IIcT4~T6 | |||
