O型電動球閥，是由角行程電動執行機構MHQ系列與球閥組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
一、O型電動球閥參數
公稱壓力：PN1.0、2.5、4.0、6.4Mpa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
主要材質：閥體 (1)WCB (2)304 (3)316 (4)316L
閥芯 (1)304 (2)316 (3)316L
二、電動執行機構
參照MHQ系列角行程電動執行器技術參數

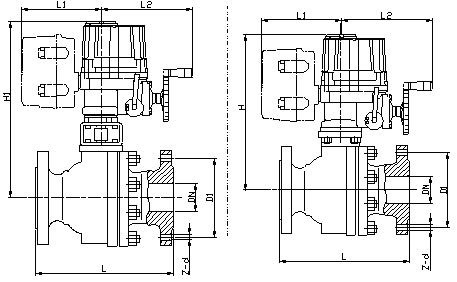

三、安裝尺寸
通徑DN | L | L1 | L2 | H | H1 | D1 | Z-d | 備注 |
15 | 130 | 215 | 190 | 348 | 303 | 65 | 4-14 | MHQ05 |
20 | 140 | 215 | 190 | 348 | 308 | 75 | 4-14 | MHQ05 |
25 | 150 | 215 | 190 | 351 | 319 | 85 | 4-14 | MHQ05 |
32 | 165 | 215 | 190 | 358 | 325 | 100 | 4-18 | MHQ08 |
40 | 180 | 215 | 190 | 368 | 330 | 110 | 4-18 | MHQ08 |
50 | 200 | 215 | 190 | 373 | 338 | 125 | 4-18 | MHQ10 |
65 | 220 | 215 | 190 | 394 | 359 | 145 | 4-18 | MHQ15 |
80 | 250 | 263 | 221 | 437 | 391 | 160 | 8-18 | MHQ20 |
100 | 280 | 263 | 221 | 387 | 413 | 180 | 8-18 | MHQ30 |
125 | 320 | 263 | 221 | 501 | - | 210 | 8-18 | MHQ40/MHQ50 |
150 | 360 | 263 | 221 | 540 | - | 240 | 8-23 | MHQ50/MHQ60 |
200 | 400 | 263 | 221 | 610 | - | 295 | 12-23 | MHQ80 |
