襯氟自控球閥
直接聯系
紐托克流體控制有限公司
上海
面議
紐托克
襯氟自控球閥
17
※產品說明
氣動襯氟球閥，屬于Q641浮動式襯氟球閥系列;它由氣動執行機構和襯氟球閥組成，閥體部分司與氣動、電動執行機構選配組合，組成各種不同類型的球閥品種規格。該產品按閥芯的形式可分為全通徑襯氟0型球閥和襯氟V型球閥。該產品具有阻力小、流量系數大、 結構新型、特點突出，產品技術達到國內**水平?？勺髑袛嗷蛘{節之用,調節閥以客戶的要求或流量線性設計出V型球體來實現理想的調節特性。本產品工作時閥體、閥蓋、連桿球、填料套與介質接觸的地方都包襯了耐腐蝕的氟塑料產品可承受除”熔融堿金屬和元素氟"外的任何腐蝕性介質，是化工、石油、醫藥食品、鋼鐵冶煉、 造紙、水電、環境保證等工業自動控制系統中作遠距離集中控制或就地控制使用的理想產品。
氣動、液動。驅動方式:手動、電動、
襯里材料:FEP、PFA、GXP0等。
V型調節球閥(ZSCVF)

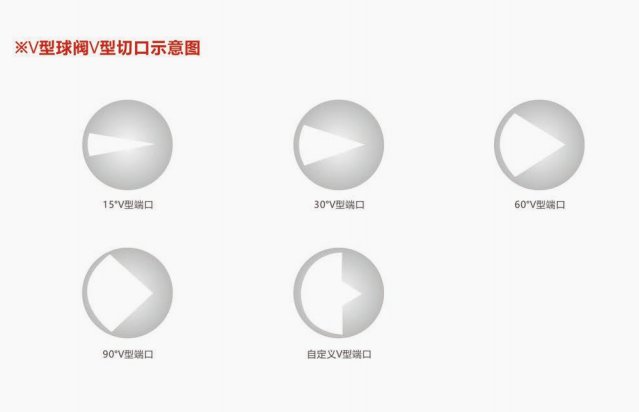

ZSCVF襯氟V型調節球閥是一種360度直角回轉的高級控制閥，它與閥門定位器配套使用，可實現比例調節:與二位五通電磁閥及控制箱配套使用，可實現開關控制。V型球閥閥芯設計成帶有特殊形式的V型口，(V型口可根據不同的角度來實現調節精麼)具有精確的流量特性和控制能力，適用于各種控制場合。具有額定流量系數大，可調比大，密封性能優越，結構緊湊，體積小，可豎臥安裝等優點。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切及自潔能力，尤其適用于含有纖維性或軟質顆粒的懸浮液的控制。在與流體接觸的閥體內壁和閥內組件均采用注塑或傳遞模塑襯氟塑料工藝，包覆一層聚全氟乙烯(FEP)、聚四氣乙烯(PTFE)、可溶性聚四氣乙烯(PFA)等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道星V型、壓降損失小、閥容量大、流量特性精確，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、波體類介質的控制。
※結構與工作原理
襯氟球閥是由閥體、球體、接體、密封圈、閥蓋、填料蓋、支架、連接軸執行機構等組成(如圖1所示)。一體式球桿使球體旋轉球體旋轉角度由執行機構驅動，把電、氣輸入信號變換成閥桿的轉動，帶動球體在閥體內轉動,即球體轉動到與輸入信號相對應的位置，也可以實現全開一全閉的動作。
◆自控襯氟O型切斷球閥(ZSDOF)
ZSDOF襯氟O型切斷球閥是一種360度直角回轉的高級切斷閥,它與流體接觸的閥體內壁和閥內組件均采用注塑或傳遞模塑襯氟塑料工藝，包覆一層聚全氟乙烯(FEP)聚四氟乙烯( PTFE)、可溶性聚四氟乙烯( PFA )等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸具有密封性能好,動作靈敏、流體通道星直線型、流通能力大，與二位五通電磁閥及控制箱配套使用,可實現開關控制。廣泛適用于酸、堿等強腐性性介質和有毒、易揮發、易滲透、等氣體、液體類介質的控制。
※特點
耐腐蝕:幾乎能耐所有介質(包括濃硝酸和王水)的腐蝕。
流通能力大,且介質流向不受限制。
密封性能好、泄漏量小:密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性,泄漏量低◆除適用一般的氣液體外,更適用于高粘度以及帶有纖維狀和懸浮軟質穎粒的介質。◆結構簡單、維修方便。配多彈簧的齒輪齒條氣動執行機構,以及角行程的電動執行機構,方便各種環境適用.是目前用量相當大的控制和切斷系統。
※結果原理
ZSVF46氣動襯氣V型調節球閥 和ZSOF46氣動O型切斷球閥是由球閥、氣缸式執行機構及控制附件組成,執行機構是氣動V型調節球閥和氣動O型切斷球閥產生過程中自動控制系統的重要組成部分。分為雙作用氣缸和單作用氣缸，其原理以壓縮空氣為能源動力完成開關動作，當壓縮空氣從氣動執行器的管咀輸入氣動執行器內，氣體會推動活塞向兩端運動，通過齒條帶動旋轉軸上的齒輪轉動，從而開啟閥門，氣動執行器關閉時，氣源是從反向管咀進入，將推動向中間運動，帶動閥門關閉，此氣缸為雙作用氣缸，一壓縮空氣為能源動力完成開動作，當壓縮空氣從氣動執行器的管咀排氣后由彈簧推動活塞帶動閥門關閉，此氣缸為單作用氣缸，氣動執行器的執行機構和調節機構為一整體，執行機構的部件可選擇薄膜、活塞或齒輪條，其中齒輪條是*為常用的。齒輪條執行機構的結構緊湊、輸出推動力大、動作平穩可靠，在三種執行機構部件里是性能*均衡的一種。
