氣動調節蝶閥概述：
氣動蝶閥符合API609 標準生產的一款以空氣源為動力來進行控制閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能。美國米勒進口氣動調節蝶閥其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。氣動高溫蝶閥主要應用在高溫高壓工況中得到很好的應用。
氣動調節蝶閥參數：
公稱通徑：DN25-DN2000
公稱壓力：150Mpa-600LB
設計溫度：-196℃-600℃
連接方式：對夾，法蘭
適用介質：水、氣、油、化工、鹽水、燃?xì)猓烊粴獾鹊冉橘|(zhì)
氣源接口：G1/4、G1/8、G3/8、G1/2
供氣壓力：0.4 Mpa -0.8Mpa
作用形式：單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
控制方式：開關型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
其它配置：定位器、電磁閥、空氣過濾減壓器、限位開關、手輪
氣動調節蝶閥軟密封部件：
零件名稱 | 材料 |
閥體 | 鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼 |
蝶板 | 鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼 |
閥座 | 不繡鋼、堆焊司太立等硬質合金 |
密封圈 | 不繡鋼與耐高溫石棉板組合成多層次 |
閥桿 | 20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料 |
軸套 | 奧氏體不繡鋼、304氮化 、ZG00Cr18Ni10 |
填料 | 柔性石墨、PTFE |
填料壓蓋 | 鑄鋼、不繡鋼 |
支架 | 鑄鋼、不繡鋼 |

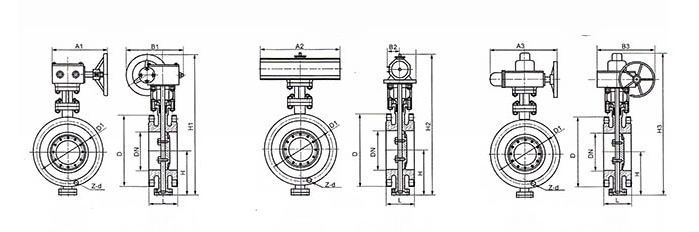

氣動調節蝶閥尺寸：
