PZ273H、X-10C
直接聯系
永嘉縣巨晨閥門有限公司
溫州
面議
PZ273H、X-10C
1925

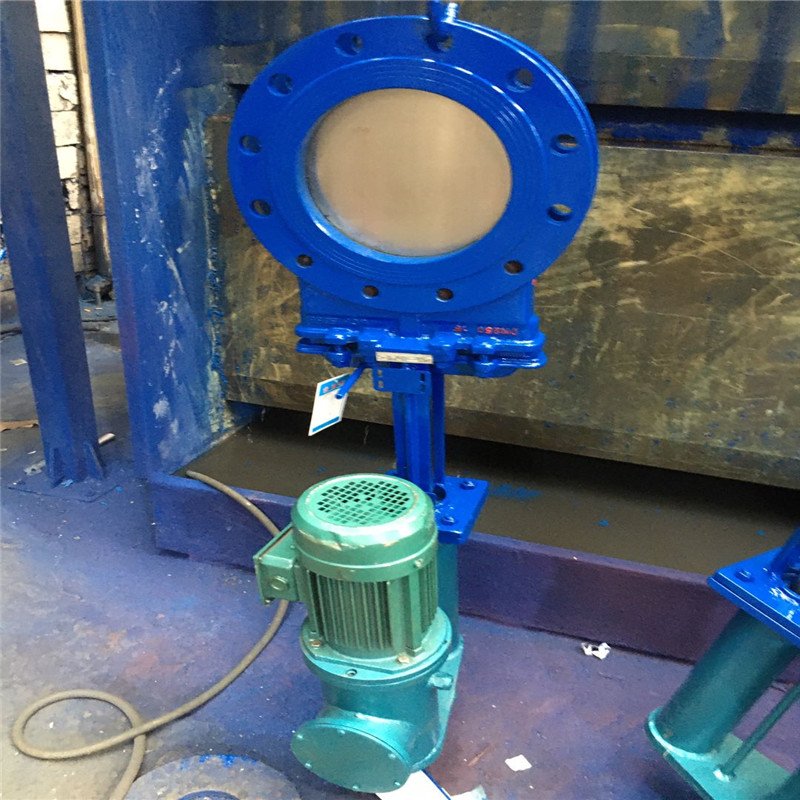

電液動圓形插板閥概述：
該產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區的集中或程序控制，廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。
電液動圓形插板閥特點：
1、機、電、液、儀一體化，實現現場控制，集中監控或自動控制。
2、無級調力，運行平穩，沖擊力小，運用于較高壓力場合。
3、節能，液壓傳動效率高達80%。
4、閥門整體結構緊湊，體積小，無需液壓泵站。
5、可控制任意閥位并可鎖定。
電液動圓形插板閥主要性能規范
| 公稱壓力 (MPa) | 殼體試驗 (MPa) | 密封試驗 (MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃ | 紙漿、污水、煤漿、灰、渣水混合物 |
電液動圓形插板閥主要零部件材質體、蓋 閘板 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金
電液動圓形插板閥主要外形及連接尺寸(mm)
MPa | DN | L | D1 | D2 | H | A | B | N-M |
0.6 | 50 | 43 | 90 | 110 | 650 | 160 | 140 | 4-M12 |
65 | 46 | 110 | 130 | 670 | 160 | 140 | 4-M12 | |
80 | 46 | 125 | 150 | 685 | 160 | 140 | 4-M16 | |
100 | 52 | 145 | 170 | 755 | 200 | 160 | 4-M16 | |
125 | 56 | 175 | 200 | 790 | 200 | 160 | 8-M16 | |
150 | 56 | 200 | 225 | 865 | 200 | 160 | 8-M16 | |
200 | 60 | 255 | 280 | 940 | 220 | 180 | 8-M16 | |
250 | 68 | 310 | 335 | 1030 | 220 | 180 | 12-M16 | |
300 | 78 | 362 | 395 | 1180 | 220 | 180 | 12-M20 | |
350 | 78 | 412 | 445 | 1285 | 220 | 180 | 12-M20 | |
400 | 102 | 462 | 495 | 1390 | 240 | 220 | 16-M20 | |
450 | 114 | 518 | 550 | 1500 | 240 | 220 | 16-M20 | |
500 | 127 | 568 | 600 | 1600 | 240 | 220 | 16-M20 | |
1.0 | 50 | 43 | 100 | 125 | 650 | 160 | 140 | 4-M16 |
65 | 46 | 120 | 145 | 670 | 160 | 140 | 4-M16 | |
80 | 46 | 135 | 160 | 685 | 160 | 140 | 4-M16 | |
100 | 52 | 155 | 180 | 755 | 200 | 160 | 8-M16 | |
125 | 56 | 185 | 210 | 790 | 200 | 160 | 8-M16 | |
150 | 56 | 210 | 240 | 865 | 200 | 160 | 8-M20 | |
200 | 60 | 265 | 295 | 940 | 220 | 180 | 8-M20 | |
250 | 68 | 320 | 350 | 1030 | 220 | 180 | 12-M20 | |
300 | 78 | 368 | 400 | 1180 | 220 | 180 | 12-M20 | |
350 | 78 | 428 | 460 | 1285 | 220 | 180 | 16-M20 | |
400 | 102 | 482 | 515 | 1390 | 240 | 220 | 16-M20 | |
450 | 114 | 532 | 565 | 1500 | 240 | 220 | 20-M22 | |
500 | 127 | 585 | 620 | 1600 | 240 | 220 | 20-M22 |
