PZ973H、X-10C
直接聯系
永嘉縣巨晨閥門有限公司
溫州
面議
PZ973H、X-10C
1038

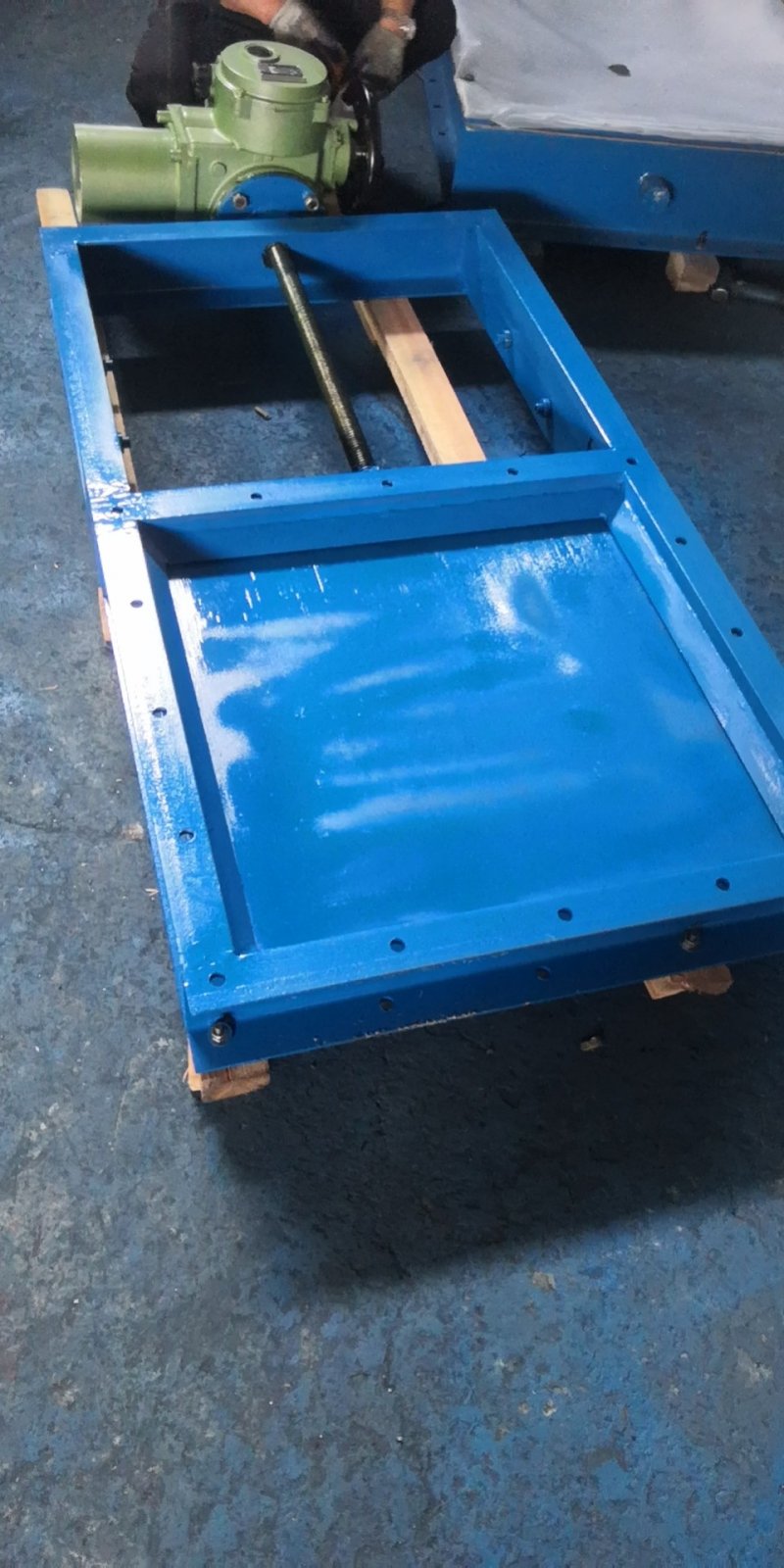

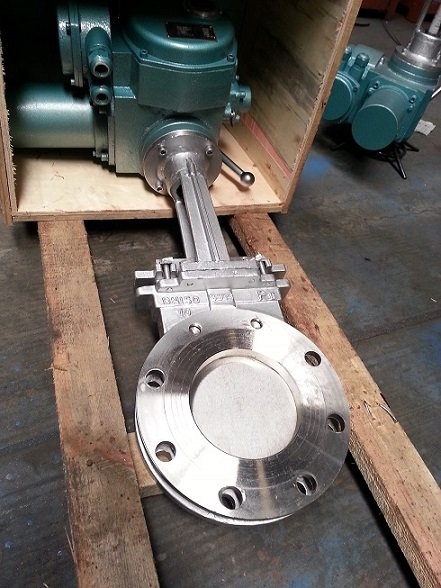

電動閘板閥，對夾式閘板閥，刀型閘板門它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。
電動閘板閥的使用范圍為：
1.采礦、鋼鐵工業--用于煤炭、濾渣漿等；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液。
電動閘板閥安裝及使用說明
1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
電動閘板閥配套閥體主要技術參數：
1.閥門類型：閘板閥。
2.閥門型號：PZ973X/F/H/W，等
3.連接方式：法蘭、對夾式等
4.公稱壓力：0.6～1.6Mpa。
5.公稱通徑：DN50～DN1000 mm
6.閥體材質：球墨鑄鐵，鑄鋼WCB，不銹鋼304/316/316L等。
7.密封材料：橡膠，PTFE及金屬密封材料等。
8.適用溫度：PTFE≤150°C，金屬密封≤425°C
電動閘板閥主要性能規范：
公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
電動閘板閥主要零部件材質：
體、蓋 | 閘閥 | 閥桿 | 密封面 |
不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
電動閘板閥主要外形及連接尺寸(mm)：PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X
