北京北高閥門有限公司
面議
3556

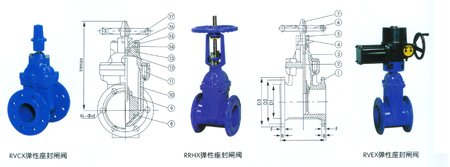

主要零件材質
|
項次 |
零件號碼 |
名 稱 |
材 質 |
|
1 |
RV-01 |
閥 體 |
球墨鑄鐵、灰鑄鐵 |
|
2 |
RV-02 |
密封圈 |
NBR |
|
3 |
RV-03 |
閥 蓋 |
球半鑄鐵、灰鑄鐵 |
|
4 |
RV-04 |
O-RING |
NBR |
|
5 |
RV-05 |
防塵罩 |
NBR |
|
6 |
RV-06 |
固定螺栓 |
鋼制或鍍鋅螺栓 |
|
7 |
RV-07 |
傳動帽 |
球墨鑄鐵、灰鑄鐵 |
|
8 |
RV-08 |
閥 門 |
球墨鑄鐵外覆 EPDM或NBR |
|
9 |
RV-09 |
銅螺母 |
青銅 |
主要連接尺寸
|
項次 |
零件號碼 |
名 稱 |
材 質 |
|
10 |
RV-10 |
閥 桿 |
2C r13 |
|
11 |
RV-11 |
螺 栓 |
鋼制或鍍鋅螺栓 |
|
12 |
RV-12 |
0-RING |
NBR |
|
13 |
RV-13 |
止推軸承 |
青銅 |
|
14 |
RV-14 |
0-RING |
NBR |
|
15 |
RV-15 |
軸 蓋 |
球墨鑄鐵、灰鑄鐵 |
|
16 |
RV-16 |
螺 栓 |
鍍鋅螺栓 |
|
17 |
RV-17 |
手 輪 |
坎鑄鐵 |
|
品代號 |
公稱 |
L |
D1 |
D2 |
D3 |
Hmax |
B |
F |
N-φd |
螺栓 |
||||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||||
|
RVC(H)X-0050 |
50 |
178 |
99 |
125 |
165 |
340 |
20 |
3 |
4-18 |
M16 |
||||
|
RVC(H)X-0065 |
65 |
190 |
118 |
145 |
185 |
370 |
20 |
3 |
4-18 |
M16 |
||||
|
RVC(H)X-0080 |
80 |
203 |
132 |
160 |
200 |
410 |
22 |
3 |
8-18 |
M16 |
||||
|
RVC(H)X-0100 |
100 |
229 |
156 |
180 |
220 |
450 |
24 |
3 |
8-18 |
M16 |
||||
|
RVC(H)x-0125 |
125 |
254 |
184 |
210 |
250 |
480 |
26 |
3 |
8-18 |
M16 |
||||
|
RVC(H)X-0150 |
150 |
267 |
211 |
240 |
285 |
550 |
28 |
3 |
8-23 |
M20 |
||||
|
RVC(H)X-0200 |
200 |
292 |
266 |
295 |
340 |
630 |
30 |
3 |
8-23 |
12-23 |
M20 |
|||
|
RVCfH)X-0250 |
250 |
330 |
319 |
350 |
355 |
390 |
405 |
750 |
32 |
3 |
12-23 |
12-25 |
M20 |
M22 |
|
RVC(H)X-0300 |
300 |
356 |
370 |
400 |
410 |
440 |
460 |
820 |
34 |
4 |
12-23 |
12-25 |
M20 |
M22 |
|
RVC(H)X-0350 |
350 |
38l |
429 |
460 |
470 |
500 |
520 |
980 |
38 |
4 |
16-23 |
16-25 |
M20 |
M22 |
|
RVC(H)X-0400 |
400 |
406 |
480 |
515 |
525 |
565 |
580 |
1010 |
40 |
4 |
16-25 |
16-30 |
M22 |
M27 |
|
RVCfH)P-0450 |
450 |
432 |
548 |
565 |
585 |
615 |
640 |
1270 |
44 |
4 |
20-25 |
20-30 |
M22 |
M27 |
|
RVC(H)P-0500 |
500 |
457 |
609 |
620 |
650 |
670 |
715 |
1270 |
46 |
4 |
20-25 |
20-34 |
M22 |
M30 |
|
RVC(H)P-0600 |
600 |
508 |
720 |
725 |
770 |
780 |
840 |
1390 |
54 |
5 |
20-30 |
20-41 |
M27 |
M36 |
備注：
DN50～600mm法蘭鉆孔按GB／T17241.6標準制造
DN50～200mm法蘭外弳(D3)依PN10/16標準制造，DN250-500mm則符合PN16標準
DN600mm法蘭外徑(D3)1.0MPa符合JISG5527-7.5標準，1.6MPa符合PN16標準
兩端面距 (L)符合GB12221之短體型標準 RVXX表示非明桿式閘閥，RVXP表示附省力裝置
本企業告有變更尺寸，恕不另行通知
RVHX表示明桿式附手輪
RREX表示明桿式附電動操作裝置
RVCX表示非明桿式附傳動帽
RVHX表示非明桿式附手輪
RVHS表示非明桿式附信號顯示器
RVEX表示非明桿式附電動操作裝置
RVCH表示非明桿式附傳動帽臥式操作裝置
RVHH表示非明桿式附手輪臥式操作裝置
PN25級另行訂制
