浙江溫州奇勝閥門制造有限公司
面議
2875
適用于污水處理，造紙，沉淀池，泥漿等領域
型號： |
QUZ73X |
|
工作壓力： |
DN50-DN100 16bar DN125-DN200 10bar DN250-DN400 7bar DN450-DN550 5bar DN600-DN700 3bar DN800-DN900 2bar DN1000-DN1400 1bar |
|
連接形式： |
對夾，梅花 |
|
設計標準： |
JB/T8691-2013 |
|
法蘭標準： |
GB/T9113.1-2010 |
|
結構長度： |
GB/T15188.2-94 chart6-7 |
|
檢驗標準： |
GB/T13927-2008 |
|
開關形式： |
手輪，渦輪，氣動，電裝，液動，電液動，鏈輪盤 |
|
閥體材質： |
GGG40 |
|
閘板材質： |
F55, F53,2205, SS310, SS316L,SS316, SS304 |
|
密封材質： |
NBR, EPDM |
|
填料： |
芳綸，高水基，四氟，橡膠，石墨 |
|
適用介質： |
適用于泥漿、城市污水處理、糖廠、粉體、造紙、醫藥、 化工、食品等領域 |
|
產品描述： |

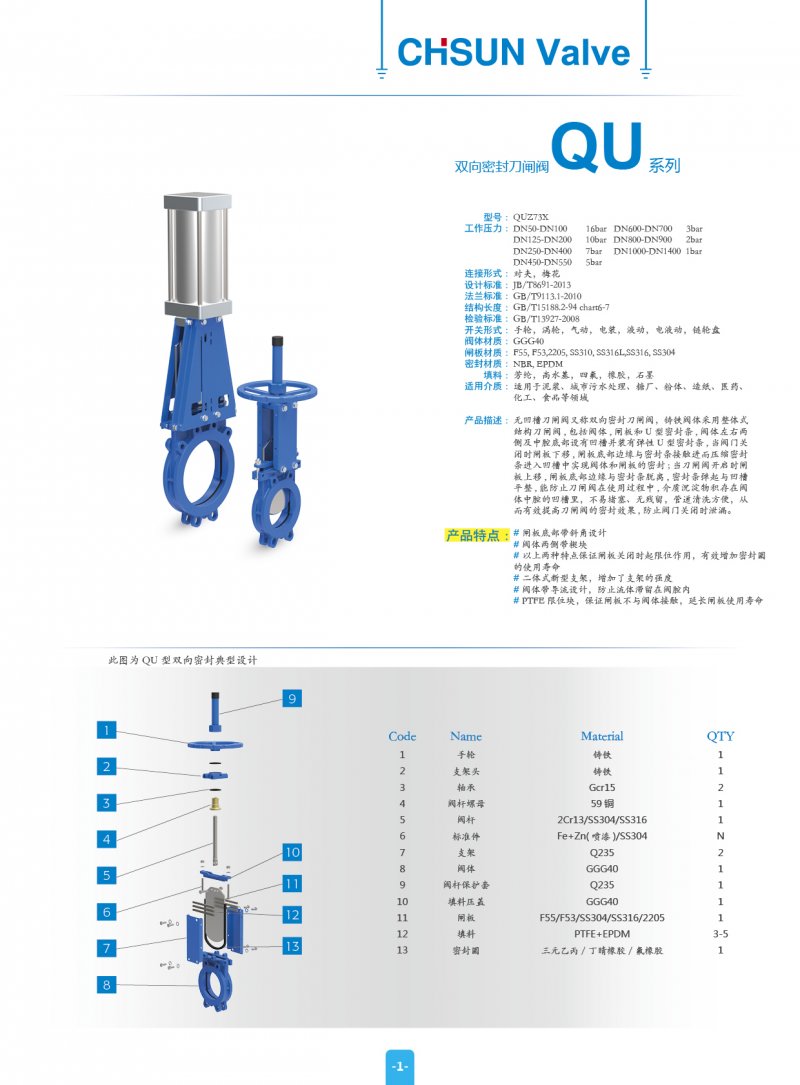

無凹槽刀閘閥又稱雙向密封刀閘閥，鑄鐵閥體采用整體式結構刀閘閥, 包括閥體, 閘板和U 型密封條, 閥體左右兩側及中腔底部設有凹槽并裝有彈性U 型密封條, 當閥門關閉時閘板下移, 閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封; 當刀閘閥開啟時閘板上移, 閘板底部邊緣與密封條脫離, 密封條彈起與凹槽平整, 能防止刀閘閥在使用過程中, 介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果, 防止閥門關閉時泄漏。 |
|
產品特點： |
# 閘板底部帶斜角設計 #閥體兩側帶楔塊 # 以上兩種特點保證閘板關閉時起限位作用，有效增加密封圈的使用壽命 # 二體式新型支架，增加了支架的強度 #閥體帶導流設計，防止流體滯留在閥腔內 # PTFE限位塊，保證閘板不與閥體接觸，延長閘板使用壽命 |
