內螺紋閘閥
直接聯系
浙江羅泰控制閥科技有限公司
浙江
面議
羅泰控制閥
內螺紋閘閥
868
全通徑流量
產品規格從1/2"一2"
工作壓力200PSI
螺紋端可按BSPT、NPT、DIN2999制造

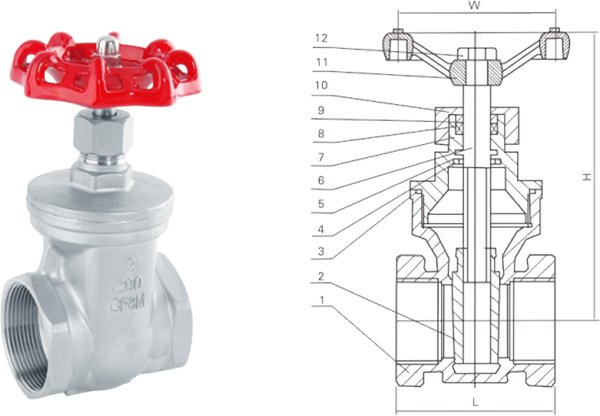

| 序號 | 部件 | 材料 |
| 1 | 閥體 | CF8M CF8 |
| 2 | 閘板 | CF8M CF8 |
| 3 | 空封圈 | SS316 SS316 |
| 4 | 卡簧 | 316 |
| 5 | 彈墊 | PTFE |
| 6 | 桿 | CF8M CF8 |
| 7 | 閥蓋 | SS316 SS304 |
| 8 | 填料 | PTFE |
| 9 | 墊片 | PTFE |
| 10 | 壓蓋螺母 | SS316 |
| 11 | 手輪 | HT(C.R) |
| 12 | 螺母 | SS316 |
| NPS | d | H | L | W | CV FACTOR |
| 1/2 | 15 | 105 | 50 | 70 | 17.6 |
| 3/4 | 20 | 108 | 60 | 70 | 32.0 |
| 1 | 25 | 135 | 65 | 80 | 54.0 |
| 1-1/4 | 32 | 145 | 75 | 80 | 97.0 |
| 1-1/4 | 40 | 155 | 85 | 90 | 135.0 |
| 2 | 50 | 185 | 95 | 100 | 230.0 |
