粉體行業(yè)在線展覽
粉體行業(yè)在線展覽
TiC-001 12070-08-5
直接聯(lián)系
蘇州碳豐石墨烯科技有限公司
蘇州
面議
碳豐
TiC-001 12070-08-5
444
碳化硅晶
β型微米級(jí)碳化硅晶須具有純度高、形貌好的特點(diǎn)，是各種金屬基、陶瓷基和樹脂基復(fù)合材料增強(qiáng)增韌的材料。其增強(qiáng)增韌效果和適用范圍是其他材料所無法比擬的。

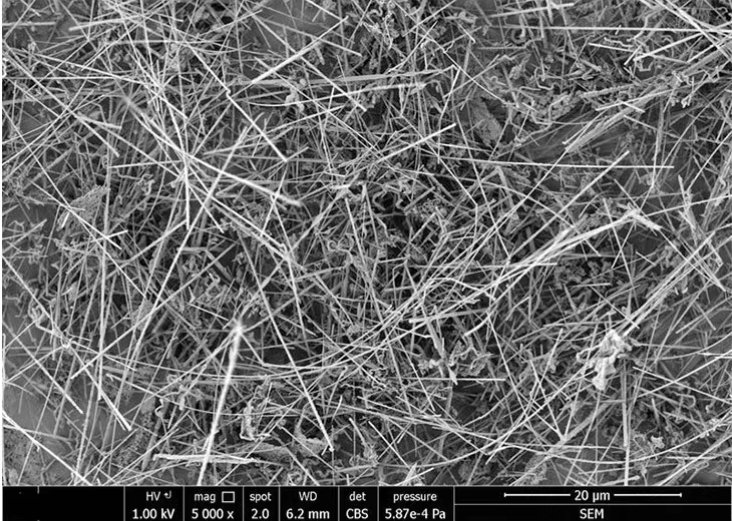

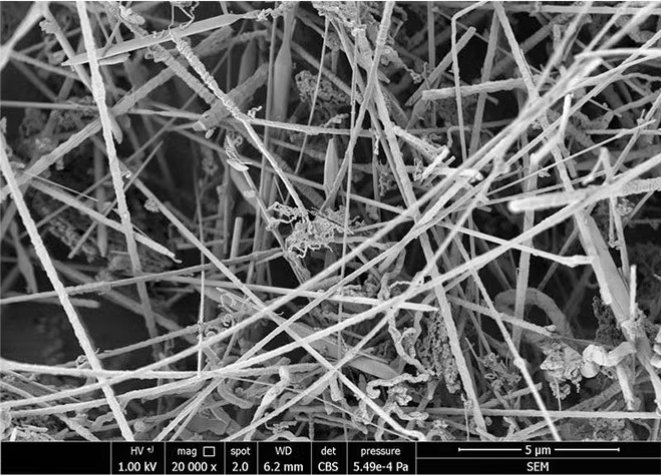

β型碳化硅晶須的特性
β型碳化硅晶須是針狀單晶體。作為一種原子晶體，它具有低密度、高熔點(diǎn)、高強(qiáng)度、高模量、低的熱膨脹率，以及耐磨、耐蝕、耐高溫、耐氧化等優(yōu)良特性，主要用于金屬基、陶瓷基、樹脂基復(fù)合材料的補(bǔ)強(qiáng)增韌，顯著改善復(fù)合材料的各項(xiàng)性能。

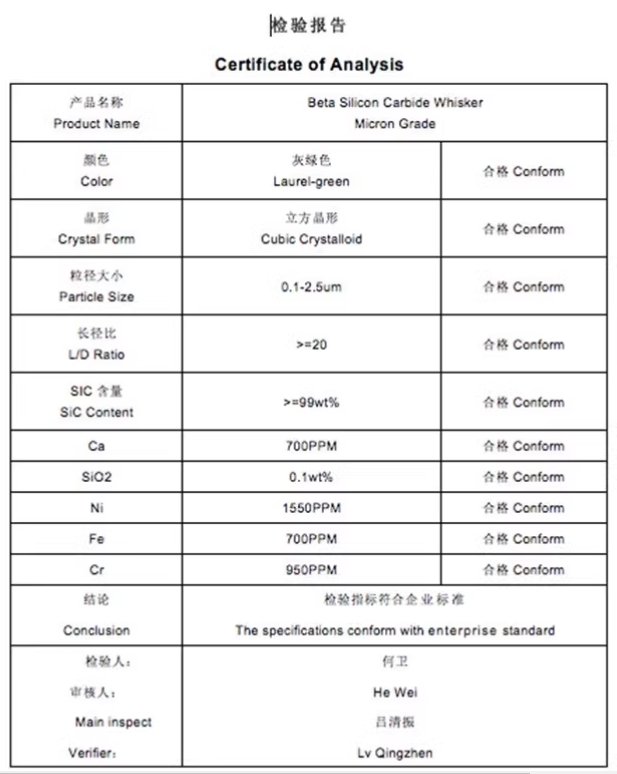

其主要物理性能指標(biāo)如下：
晶須直徑 ：0.1—2. 5um
晶須長(zhǎng)度 ： 10——50um
密度：3. 2g/cm3
耐受溫度：2960°℃
模量：480GPa
抗拉強(qiáng)度：20. 8Gpa
硬度：9.5 【Mobs】
使用方法
1．分散
碳化硅晶須宏觀上看為灰綠色絮狀粉末，只有均勻地分布在基體材料中才能起到補(bǔ)強(qiáng)增韌的**效果。為此，在使用過程中要重點(diǎn)做好晶須的分散。
其分散步驟為：
選定分散介質(zhì)。水、乙醇、異丙醇等均可。
選定分散劑。
調(diào)整分散介質(zhì)的PH值。一般調(diào)整至8就可以。
4.攪拌均勻。
2.用量
不同基質(zhì)的復(fù)合材料晶須的用量不一樣。但在一定范圍內(nèi)晶須的用量與補(bǔ)強(qiáng)增韌的效果成正相關(guān)關(guān)系。因此，建議晶須用量：金屬基10一25%，陶瓷基10-30%，樹脂基10-20%.
注意事項(xiàng)
不能用超聲波分散.
不能用球磨機(jī)分散.
3.在有氧環(huán)境條件下，單純的晶須加熱溫度不得超過700℃.
晶須的使用溫度：有氧一般不超過1450度，無氧2960℃
有采購需求加微信咨詢
