目前，膜的重要作用正廣為大家所認知，深圳拓撲精膜科技有限公司()為了滿足廣大用戶對AAO模板、AAO濾膜、單通AAO模板、雙通AAO模板以及其它定制類產品的需求，充分調動和鼓勵用戶對產品本身以及產品應用的興趣，公司將不斷完善各類AAO產品的進一步研發生產，提供高性能的產品服務大家！
現面向廣大AAO產品用戶，征集實驗圖例方案，并將征集辦法公告如下：
一、征集要求
1. 凡是使用AAO相關產品所取得的圖片均滿足要求（包括AAO材料本身以及用AAO產品制備的任何材料所得到的圖片）；
2. 圖片可以是光學圖、SEM圖、AFM圖等表現形式；
3. 圖片的提供者不限于公司客戶，所有用戶均可參賽；
二、征集方式
1.征集時間：自公布之日起至2017年9月30日止。
2.征集內容：AAO膜實驗電子版圖例（JPG格式，并附100字左右文字說明）發送至郵箱： nano@topme***********
3.來稿須注明聯系電話、公司或高校名稱、聯系人姓名（以備獲獎聯系）。
郵件格式：
標題：AAO參賽圖
內容：姓名——公司或高校名稱——聯系電話
描述：100字左右
圖片附件。
三、獎項設置
1. 本期征集為**期，本期征集活動設**圖片獎1名，獎品為高檔空氣凈化器1臺；
2. 所有成功參賽者均可在下次訂購產品或9折優惠。
四、其它事宜
1.所有征集作品設計版權歸作者所有，應征作品必須是作者自己研究所得，不得拷貝；
2.本次征集作品由“深圳拓撲精膜科技有限公司”組織相關技術專家組成評審組進行評審，評審組將于2017年10月15日前完成評審，并通知獲獎作品的作者。

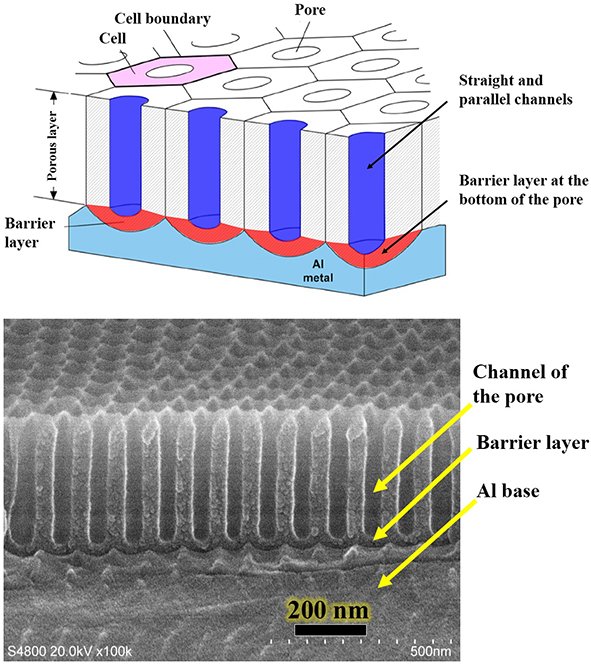

圖1. 鋁基AAO模板結構示意圖及SEM圖

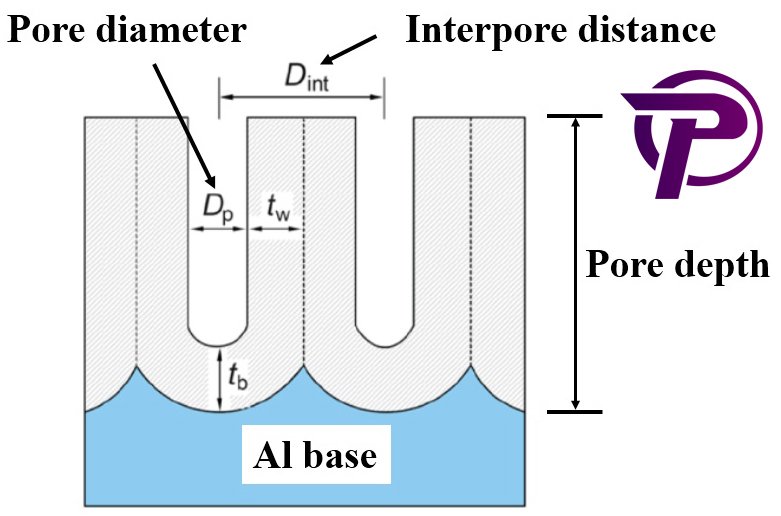

圖2. 鋁基AAO截面示意圖
鋁基AAO（Anodic Aluminum Oxide）模板，又叫單通AAO模板，它具有蜂窩狀結構（如圖1所示），由許多六角形柱體氧化鋁（Al2O3）原胞組成，每個原胞中間有個圓形的小孔，在孔的下端有個半球形的阻擋層，阻擋層下方為鋁基，也可以稱之為單通AAO。鋁基AAO是AAO系列*為簡單的一個，制備容易，成品率高，可實現幾百平方厘米以上的大面積均勻制備。圖2為鋁基AAO模板的截面示意圖。根據制備條件的不同，單通AAO的孔徑可以實現孔徑幾十納米到幾百納米，孔深（即AAO的厚度）連續可控，淺則幾十納米，深可以達到幾十微米。鋁基AAO表面納米級孔洞排列短程有序，有序范圍為微米級，排列方式為六角密排結構。其孔徑大面積范圍內均勻可控，可作為母版將多孔結構轉移到其它材料之上。高密度的孔分布以及細長的孔道，提供了一種比表面極高的三維納米結構，可以實現有機分子的大量吸附，在比如光學檢測等方面有很好的應用前景。另外，鋁基AAO也可直接作為模板在孔道內通過水熱法或交流電化學沉積法制備納米線。

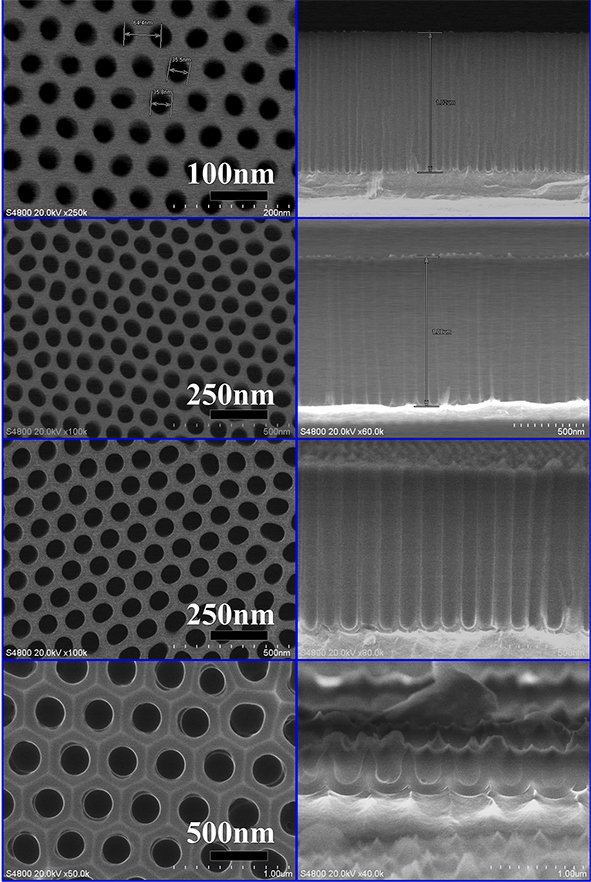

圖3. 鋁基AAO的SEM圖
圖3左側為幾種典型的鋁基AAO的SEM圖的俯視圖，右側為其截面視角SEM圖，可見AAO在小范圍內孔呈六角密排，孔徑比較均勻，孔底部阻擋層清晰可見。

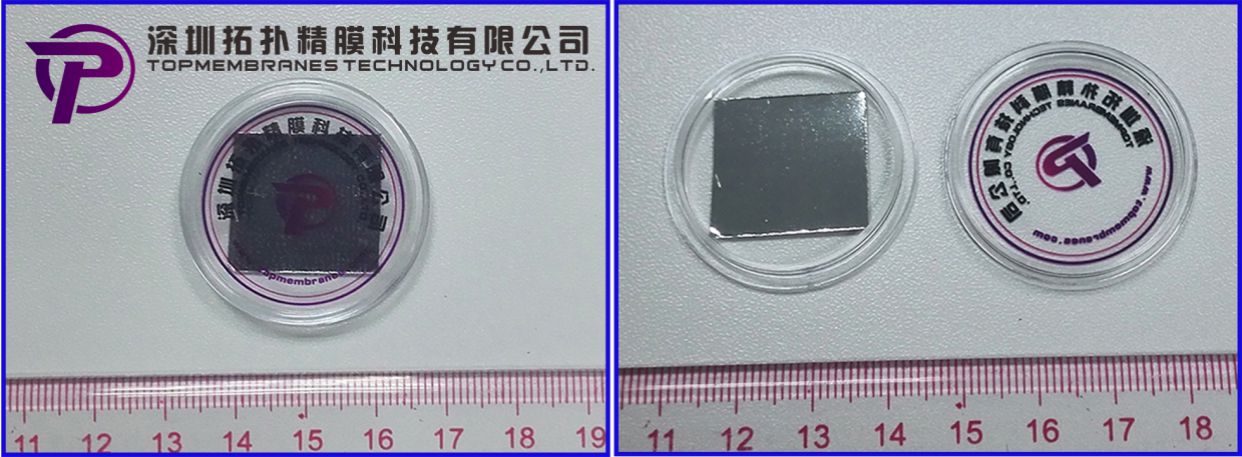

圖4.鋁基AAO模板產品實物圖

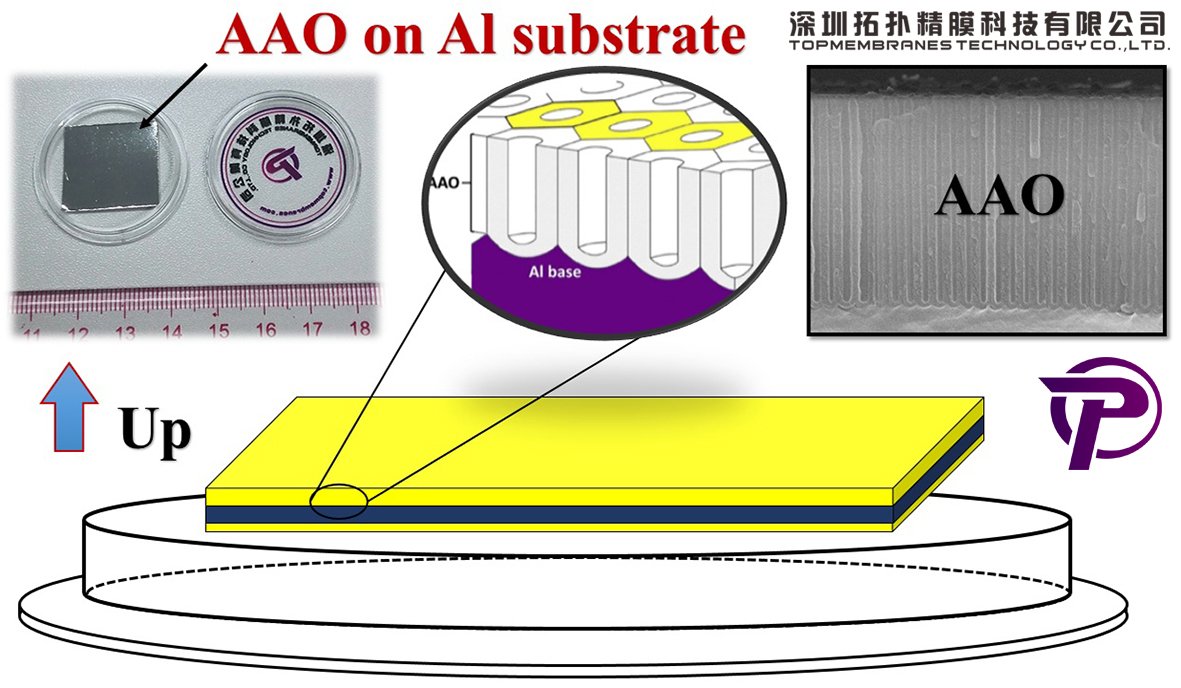

圖5. 鋁基AAO產品放置方向示意圖
鋁基AAO模板一面為高度有序多孔結構。產品包裝盒貼有公司logo的為盒蓋，包裝時膜正面向上，如圖5所示。由于有鋁基底的支撐，鋁基AAO強度較高，可以用鑷子夾取和略微折彎，可以進行短時間的超聲清洗。注意切勿用手指直接接觸膜表面，否則手上的油脂或其它異物容易沾到膜表面，而且非常難以將其清洗干凈。

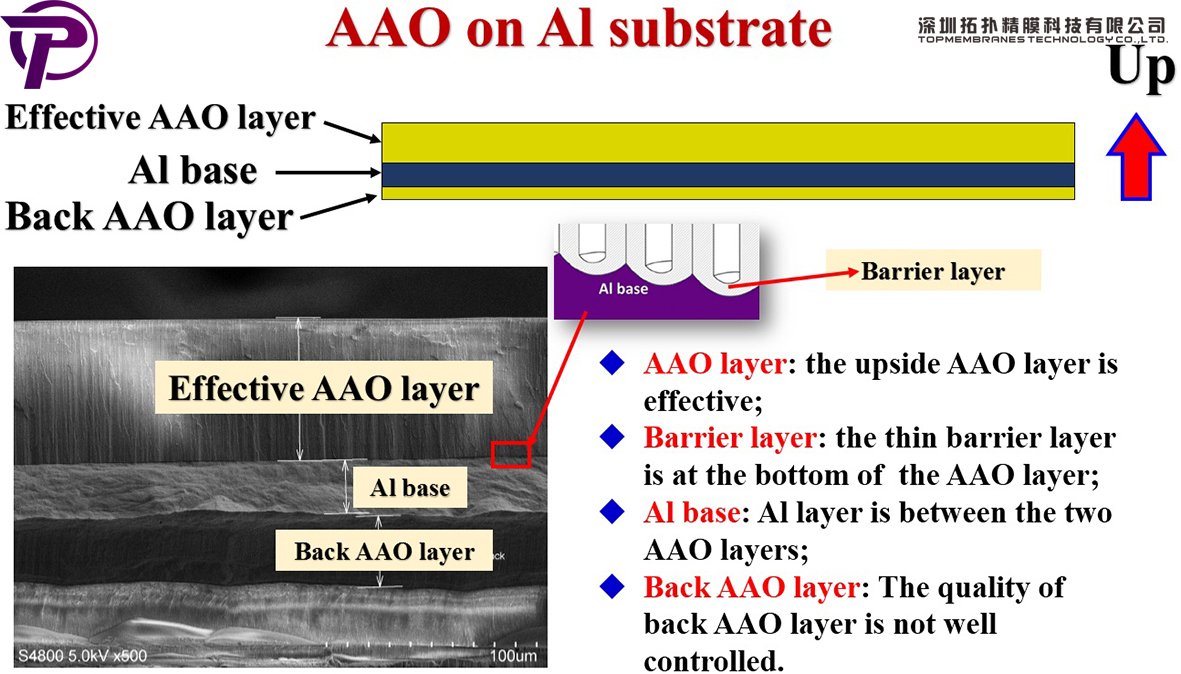

圖6. 鋁基AAO模板結構示意圖
鋁基AAO模板產品包裝盒內正面朝上放置，上表面為有效AAO層，產品背面也有一層多孔氧化鋁，只不過這層氧化鋁較有效AAO層薄一些，質量差一些，請不要使用這層氧化層作為多孔模板。為了防止混淆正反面，建議在取出單通AAO的時候就用記號筆在其背面做好標記。AAO膜可以采用5wt%的磷酸進行慢速去除，或采用5~10wt.%的NaOH進行快速去除（在確保AAO部分與磷酸或NaOH容易能夠直接接觸的前提下）。
如果使用鋁基AAO作為模板制備高分子納米線，可以將高分子的溶液滴在AAO表面，或者將高分子薄膜鋪在AAO表面然后加熱。制備結束后，由于AAO的正面被高分子層保護，所以不可以將整個樣品簡單放在NaOH中來去除AAO。此時可以用NaOH去除背面的氧化層，然后用氯化銅除去鋁基，*后用NaOH快速去除AAO模板層。具體操作方法請與我們聯系獲取。
提示：當正面AAO裸露時，去除背面AAO的方法：將AAO漂浮于NaOH溶液表面，但是需要首先將樣品正的四周涂覆少量的疏水材料，比如采用PMMA的丙酮溶液，或者直接用高溫膠帶粘住正面四周邊緣，涂覆或粘貼寬度1~3mm即可，目的是在漂浮的時候防止NaOH溶液蔓延到正面的AAO上。
鋁基AAO模板可以采用SEM或AFM對膜進行表征。由于AAO本身不導電，所以當AAO的厚度超過幾微米時，在SEM測試時請進行噴金或噴碳處理。當AAO厚度小于1微米時，可以直接觀察，無需噴金或噴碳。截面觀察時，可以將膜輕輕折彎成90°，彎折處形成新鮮斷面可供觀測。當單通AAO模板的孔徑與孔間距差別很小的時候，彎折處很難形成可供觀測的截面，彎折法不適用。當AAO的厚度達到幾十微米時，彎折法同樣有局限，因為彎折后形成的裂口比較小，觀測時AAO斷面底部可能會被擋住一部分，此時應該把彎折角度變大，或者將其折斷來觀察斷面。單通AAO厚度在測量的時候存在一定的誤差，由于測試角度等原因，而且膜本身也有一定的厚度波動，測試有時誤差可達10%，因此膜厚的非常精確的值需要您自行檢測。
溫馨提示：AAO模板為自下而上的方法制備，屬于自組織結構，因此它的孔徑都有一定的分布范圍，而不是單一值，特別是孔間距450nm的模板不均勻性大一些。孔的排列為短程有序（微米級），每個有序區域可稱為一個“籌”，在籌邊界處孔的形狀可能大都不是正圓形。超薄膜的孔徑分布比雙通厚膜以及單通膜寬一些。如果您對多孔膜的孔徑要求均勻程度非常高，對孔的圓形程度要求非常高，那么AAO并不是好的選擇。
特別地，孔深40μm以上的單通AAO，對于孔間距100nm和125nm的單通AAO，當孔徑與孔間距的數值比較接近的規格，例如SP125-090-50000，它的孔道直徑上下不一致（頂部孔徑約90nm，底部孔徑約60nm），這主要是其成分結構上下不同造成的（參見文獻：ACS Appl. Mater. Interfaces 2013, 5, 3441?3448），當然也和其單通結構不利于孔的均勻擴大有所關系。
規格列表中孔深其實就是有效AAO的厚度，不包括背面氧化層以及中間鋁層的厚度。總的厚度約為0.15~0.2mm。
關于切割：單通AAO可以切成更小的片使用，一般不用剪刀來剪，剪刀容易造成樣品彎曲和膜的開裂。可以找一個平的桌面或一塊玻璃，鋪上一塊無塵布，然后將單通AAO反扣在無塵布上，用直尺和美工刀在背面劃切即可，不需要太用力。可以多劃幾刀切掉，也可以在快切掉的時候停止，然后來回掰幾次就會斷開。
在您購買之前，**能夠與我們的技術人員溝通，簡要說明您將用AAO制備何種納米結構，我們會給您推薦比較合適的產品規格。如需要放大倍數較低的SEM圖，請與我們聯系。
若單通AAO的正面被諸如高分子材料涂覆，則可從背面進行AAO的去除，具體方法參見：
