粉體行業(yè)在線展覽
粉體行業(yè)在線展覽
富鋰三元正極材料
直接聯(lián)系
山東硅納新材料科技有限公司
山東
面議
山東硅納
富鋰三元正極材料
905
1、簡(jiǎn)述：富鋰三元正極材料Li(LixTM1-x)O2作為一種擁有超過300 mAh g-1放電比容量和超過900 Wh kg-1能量密度、高性能低成本（低鈷低鎳）的正極材料受到世界各國(guó)科研工作者和市場(chǎng)的廣泛關(guān)注。值得一提的是，在各國(guó)制定動(dòng)力電池產(chǎn)業(yè)規(guī)劃中，富鋰三元正極材料一直被認(rèn)定為下一代電池的核心關(guān)鍵材料。本基地開發(fā)出一種富鋰三元正極材料的制備工藝，采用低溫自蔓延的方法，相對(duì)于傳統(tǒng)的共沉淀法，更加高效快速低成本，且不產(chǎn)生廢水污染。
2、應(yīng)用：富鋰錳基正極被業(yè)內(nèi)公認(rèn)為是下一代正極材料，是實(shí)現(xiàn)動(dòng)力電池單體比能量超過350wh/kg的新型正極材料。與現(xiàn)有的NCM811高鎳三元材料相比，具有高比能量、低成本、高熱穩(wěn)定性等有有點(diǎn)，與磷酸鐵鋰相比，具有更高能量密度、高振實(shí)密度、接近價(jià)格優(yōu)勢(shì)，是一種綜合性能極優(yōu)的材料。但由于**不可逆容量損失大，倍率性能和循環(huán)壽命較差，特別是電壓衰減問題導(dǎo)致富鋰錳三元正極材料一直尚未商業(yè)化。
另一方面，除去固相燒結(jié)的，一般三元材料均需要使用共沉淀法制備，該工藝需要長(zhǎng)時(shí)間穩(wěn)定控制反應(yīng)過程（pH、進(jìn)料速度、絡(luò)合沉淀速度等），對(duì)反應(yīng)設(shè)備要求高，產(chǎn)生大量廢液廢氣，綜合生產(chǎn)成本高，這也是三元正極材料成本較高的原因之一。因此，開辟一種低成本低污染合成工藝和裝置也是市場(chǎng)亟需的。

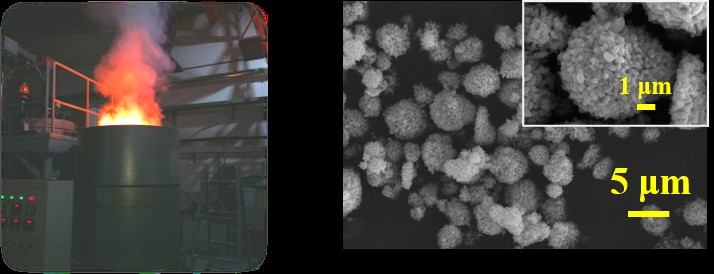

3、產(chǎn)品性能參數(shù)：本工藝基于一種低溫自蔓延工藝，以硝酸鹽的自身氧化燃燒為熱源，一步合成高性能的富鋰錳三元正極材料。低溫自蔓延法快速高效，耗時(shí)僅為共沉淀法的1/10左右，無(wú)廢水產(chǎn)生，制造設(shè)備低廉，產(chǎn)物性能穩(wěn)定，加工成本約為共沉淀法的1/3。制備的材料具有較高的放電比容量（200圈1C平均放電比能量為600 Wh/kg），極低的電壓衰減（200圈平均每圈衰減率為0.0142%）。
同時(shí)該工藝可用于合成5系以下三元材料。

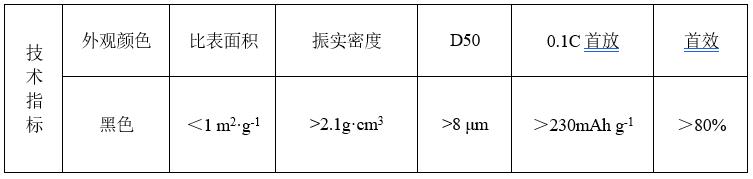

合成的富鋰錳三元正極材料的基本性能
