Charme?

測定2 nm至10 μm的超細氣溶膠電荷，以測定濃度數值

?    可靠的氣溶膠電流測量（充電/時間）
?    快速測量（10 Hz）顆粒濃度
?    使用觸摸屏的直觀操作
?    圖形顯示顆粒物濃度和靜電計電流測量值
?    可以關閉重力過濾器，以便在實測電流和質量濃度之間進行現場關聯
?    集成泵
?    集成數據記錄儀
?    低維護工作量
?    易于操作
?    減少您的運營費用

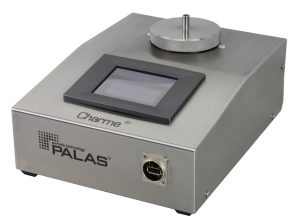

圖1：Charme?參考氣溶膠靜電計

Palas?開發的Charme?充氣氣溶膠測量系統是一種高容量法拉第杯氣溶膠靜電計，用于測量氣溶膠顆粒上的電荷。

多年來，氣溶膠靜電計已在研究應用中被用于測量氣溶膠的平均電荷。如果已知用于單分散氣溶膠粒子的電荷狀態，則這些設備能夠快速、輕松地確定約尺寸≥2 nm的粒子數濃度。

對于多分散氣溶膠，通常使用充電器或中和劑來產生確定的電荷分布。如果隨后使用上游分類器（例如Palas?DEMC）設置粒徑，可以基于當前測量值（負載/時間）間接測定顆粒的濃度數值。氣溶膠靜電計通常也用于凝結粒子計數器（例如Palas?UF-CPC）的校準。電流測量值可以直接追溯到SI單位。冷凝粒子計數器可以基于冷凝粒子計數器與氣溶膠靜電計之間的計數比較進行校準。

Charme?參比氣溶膠靜電計可在2 nm至100μm*的尺寸范圍內進行濃度測量，具有可靠的性能、優異質量的組件以及使用觸摸屏的簡便操作。實時圖形顯示超快（10 Hz）顆粒濃度和靜電計電流測量結果。

可以通過重量過濾器確定測得電流（顆粒電荷）與質量濃度之間的現場相關性，該過濾器可以由用戶關閉。因此，Palas?Charme?氣溶膠靜電計特別適用于驗證環境和工作場所中的高顆粒負荷，以及校準冷凝粒子計數器（CPC）。

經過與瑞士聯邦計量局（METAS）生產的靜電計相比，Charme?獲得了出色的測量結果。

*顆粒尺寸上限取決于大顆粒物的氣溶膠傳輸，即主要取決于氣溶膠采樣和電流測量的測量范圍上限。

功能

圖2描述Charme?氣溶膠靜電計的工作原理。可移動重量導電過濾器安裝在法拉第籠中，帶電粒子被收集在過濾器上。顆粒攜帶的電荷通過很高的電阻放電。通過該電阻的壓降是放電電流的量度。

然后，根據所測定的每個粒子的電荷數，將測得電流轉換為濃度。顯示屏上顯示測得電流和計算出的濃度。

Cn =濃度數值

I =放電電流

n =單個粒子的平均電荷數

e = 1.602176487?10-19℃基本電荷

V =體積流量

Charme?氣溶膠靜電計的測量精度：

1 fA = 0.000000000000001 A = 10-15 A = 6240基本電荷/秒

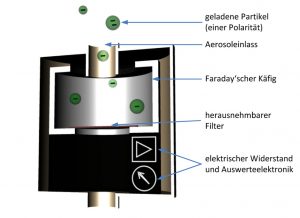

圖2：Charme?氣溶膠靜電計的工作原理

由于不可避免的電子噪聲，為了使用氣溶膠靜電計進行有意義的測量，必須始終存在一定的*小電荷（粒子）濃度。

其結果是，氣溶膠靜電計不適用于低濃度的測量，例如在手術室中。

用戶界面

用戶可以使用帶有觸摸屏的直觀圖形用戶界面來操作Charme?氣溶膠靜電計。在測量過程中，以圖形方式顯示測量值，即靜電計電流和顆粒濃度（請參見圖3中的示例）。 多個接口可確保輕松導出和進一步使用所獲得的數據.

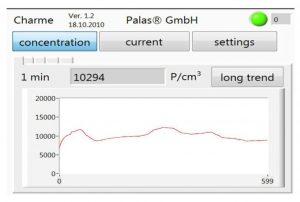

圖3：運行1分鐘的顆粒濃度數值（有600個數據點，10 Hz）

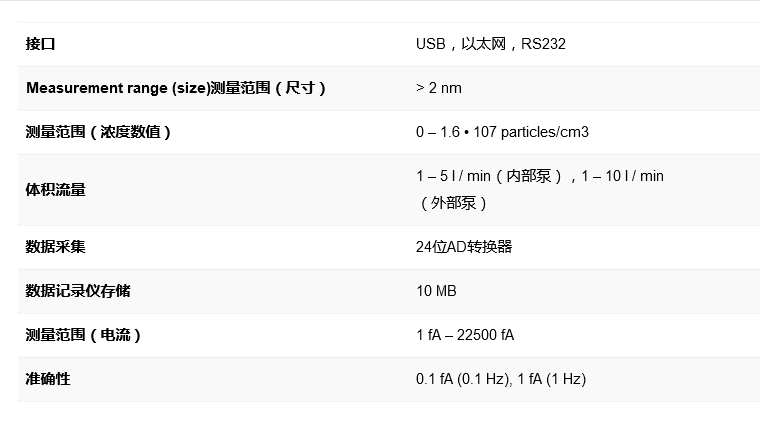

規格參數：
