Sampling system for samples such as NG and LNG (Gaseous samples at STP) complies to ASTM 6350 and ISO 6978
PSA10.547D/230V：
Heated pressure let down system and heated enclosure for two Amasil sampling tubes. System can operate in parallel and series mode. Conforms to EExD-IICT3. Latest Version with P/Tech regulators. 230V Version

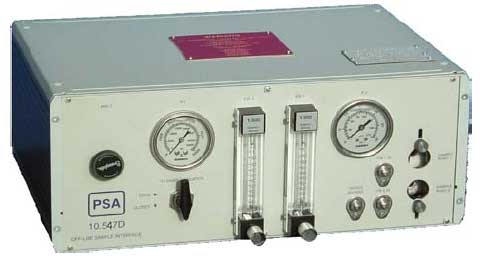

PSA10.547D圖

PSA10.547D采樣接入點取代了10.537D并提供更好的性能，包括采集高和低濃度汞時更少的汞飄移，易用性和符合ATEX 和IECEx標準。
采樣接入點PSA10.547D采用的電子元件符合（歐洲標準）Zone1 hazardous, area。
系統設計成半移動式可以固定在墻壁無需支架，19”匣子或者有防護的壁柜。客戶只需要安裝可以獲取有代表性樣品的探針和減少采用管路中的微粒吸附就可以了。
采用探針和防護柜一般由客戶自己提供，但也可以作為選購件由PSA提供。
采用系統可以三種模式工作：
帶兩個trap的串聯模式（圖2）

但一個trap的模式（圖3）
 帶兩個trap的并聯模式（圖4）

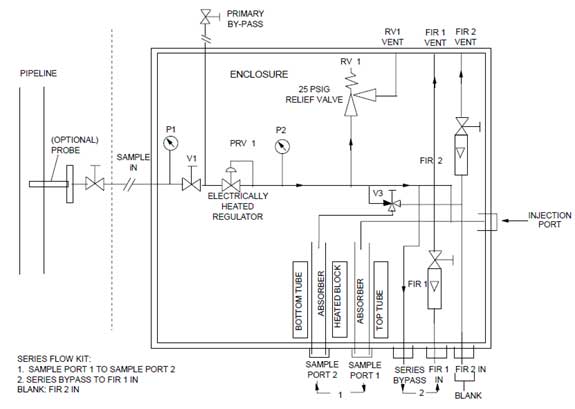

圖2 串聯模式
        樣品經過一個獨立閥門(V1)到達儀器內。氣壓表（P1）顯示的是采樣管路的壓力。為了盡量減少汞在采樣線的損失，主要旁通流量是建立使用針型閥連接到機箱外面。
為確保獲取沒有汞損失的樣品要使用高流量的設置。我們強烈推薦使用不銹鋼編織的特富龍管來傳送樣品。（S537K005 flexible hose kit十分適合該應用）。
樣品氣壓使用電子加熱調節器（PRV1）來降低。加熱調節器是為了防止高沸點成分的冷凝降低樣品通過調節器時的汞損失。壓力大約會降到10psig，壓力顯示在（P2）。雖然氣壓調節器有內置的氣壓緩沖閥，但還會使用一個設置為25psig的緩沖閥來保護樣品管路不過載。
模式選擇是通過一個3通閥（V3）來完成。在串聯和單個trap模式（圖2和3），氣體到達第二級分流，流量由FIR1控制。

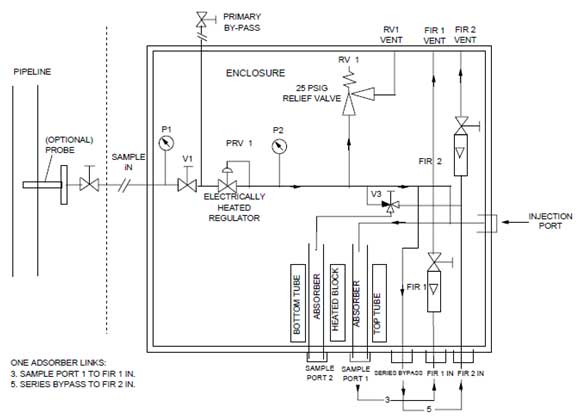

圖3 單個trap模式
樣品氣體從PVR1流經一個注射口。這里設計成可通過一個氣密性好的針筒直接注射已知汞含量的氣流進采樣管路。在串聯模式，所有氣流的汞添加都應該由**個trap收集。

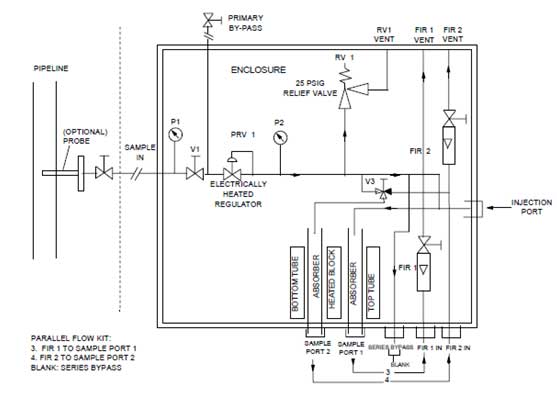

圖4 并聯模式

        在并聯模式（圖4）mercury spike只可以在trap 1添加。
        從注射點，樣品流經一個關閉閥的取樣管使用彈簧鎖斗裝置。樣品會加熱到露點之上防止高沸點成分冷凝。關閉閥用于防止采樣管卸載后的樣品泄露。
        (FIR2)用于控制一個trap和串聯模式中的樣品管路流量。并聯模式時（FIR1）和(FIR2)是控制trap 1和2的樣品流量。（FIR1）和(FIR2)是空氣的流量表，因此并不是流程中氣體的精確流量。所以出口位置要連接一個干或濕的氣體流量計。
